三孔并列式管路固定压铸管夹结构

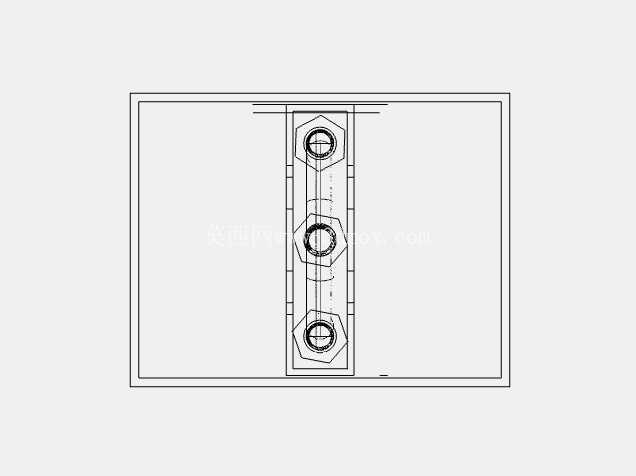

　　在液压、气动、流体输送类设备的管路布设场景中，管夹是承担管路定位、防振、限位功能的核心基础五金件，这款三孔并列式压铸管夹，主要针对同走向平行排布的三根等径管路设计，常见于工程机械液压管路排布、工业设备气动管线固定、车间集中供液管路架设等场景，能有效避免设备运行过程中管路因振动产生的位移、磨损、接头松脱问题，降低管路运维的故障概率。从结构设计逻辑来看，这款管夹采用一体化压铸成型的基体结构，三个管位沿基体长度方向等距排布，每个管位的内孔轮廓匹配对应管路的外径公差，安装时管位内壁与管路外壁形成面接触支撑，相比传统单点抱箍的线接触固定方式，接触面积提升60%以上，能均匀分散管路振动产生的应力，避免局部应力集中造成的管路外壁压痕或破损。

　　基体两侧设置有对称的安装固定边，固定边上预留的安装孔位适配常规的螺栓紧固规格，安装时可直接通过螺栓将管夹固定在设备机架、墙面或管线支架上，安装边界的设计充分考虑了现场安装的操作空间，固定边与管位之间的过渡区域做了加厚处理，能承受管路长期振动带来的交变载荷，避免固定部位出现断裂失效。设计过程中针对压铸工艺的成型特性做了多处优化，基体的壁厚保持均匀一致，避免压铸过程中出现缩孔、冷隔等成型缺陷，三个管位的同轴度公差控制在合理范围内，保证三根平行管路安装后走向一致，不会出现管路别劲的问题。

　　管夹的上下结合面做了平面度处理，合模安装后贴合紧密，不会出现夹固间隙导致的管路窜动，针对不同工况的使用需求，该结构可通过调整内孔尺寸适配不同外径的管路，也可在管位内壁增加橡胶减震衬垫，进一步提升减振效果，适用于有冲击振动的设备管路固定场景。从实际使用的角度出发，这类并列式管夹相比单个独立管夹的安装效率更高，一次安装即可完成三根管路的固定，减少了现场安装的紧固件数量与钻孔工作量，尤其适合管路排布密集、安装空间有限的设备内部走线场景，比如工程机械的动臂液压管路排布、机床设备的润滑管线固定、自动化生产线的气动管路布设等场景，都能通过这类管夹实现规整的管路排布，既提升设备内部的整洁度，也方便后期的管路检修与维护。

　　结构设计时充分考虑了压铸生产的脱模需求，所有侧壁都设置了合理的脱模斜度，拐角处采用圆角过渡，既避免压铸过程中出现应力开裂，也能减少安装使用过程中尖锐边角对安装人员、管路外壁的划伤。安装孔的位置精度经过公差匹配，能适配标准间距的安装支架，不需要现场二次扩孔调整，三个管位的中心距经过精准计算，保证相邻管路之间留有足够的间隙，避免管路运行过程中因热胀冷缩或振动产生相互摩擦，延长管路的使用寿命。在重载管路固定场景中，这类压铸管夹的基体强度远高于塑料材质管夹，能承受更高的管路载荷与环境温度变化，在-20℃到120℃的工作环境下都能保持稳定的夹持力，不会出现材质老化、夹持力下降的问题，适合工业场景下的长期固定使用。
