双板拼接式太阳能电池板支撑结构设计

在分布式光伏电站、户用并网发电系统、离网型光伏供电场景中，光伏组件的安装结构直接决定整套系统的抗风载能力、运维便捷性与长期发电稳定性，本次呈现的双板拼接式太阳能电池板结构，针对中小功率场景的紧凑安装需求做了针对性的结构优化。从实际应用场景来看，这类双板结构常被用于户用屋顶平铺安装、小型离网基站供电、户外临时供电点位搭建，相比单块大板的安装形式，双板拼接的结构在运输环节可以拆分叠放，降低单件运输尺寸，适配乡村窄路运输、高层楼宇人工搬运等受限场景，同时单块组件的重量控制在单人可搬运的区间内，无需大型吊装设备即可完成现场组装，大幅降低偏远点位的安装施工成本。

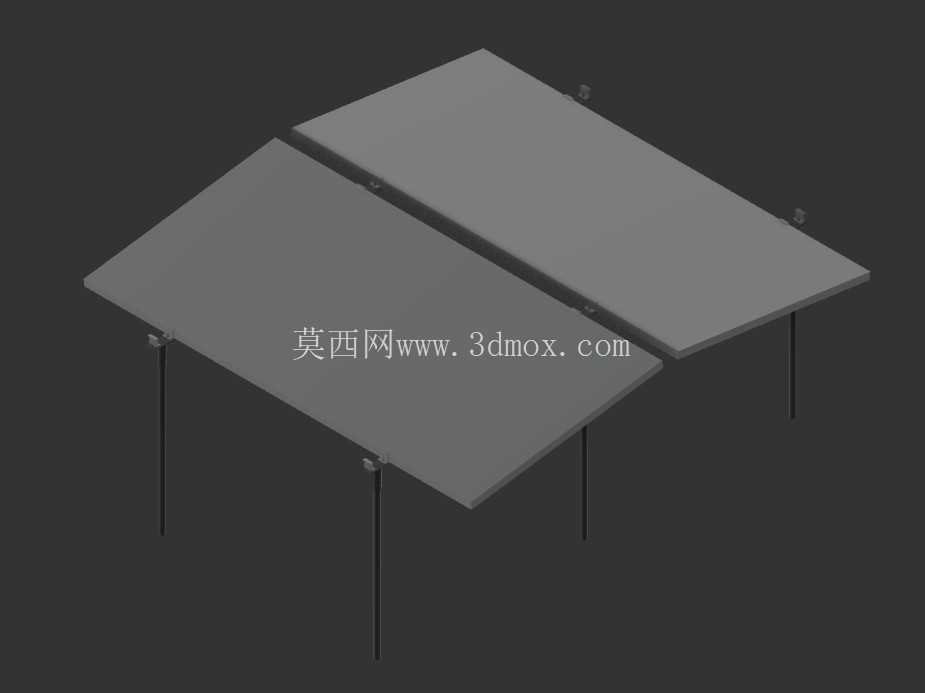

从功能特性层面看，该结构采用两块矩形光伏面板并排拼接的布局，面板下方设置独立的竖向支撑腿，每块面板的四个边角位置均对应一根支撑立柱，支撑腿与面板边框采用嵌入式铰接结构，可根据安装点位的纬度调整面板倾斜角度，调整区间覆盖15度到45度，适配国内大部分地区的最佳光伏倾角需求，保证全年太阳辐照接收效率。拼接位置设置有隐藏式连接卡扣，两块面板拼接完成后，拼接缝隙控制在2mm以内，配合边框位置的导水胶条，可避免雨水从拼接缝隙渗漏到下方支撑结构，减少支架锈蚀风险，同时拼接卡扣采用快拆设计，后期单块面板出现故障时，无需拆卸整套结构即可单独更换故障面板，缩短运维停机时间。

设计思路上，整个结构优先考虑结构强度与安装效率的平衡，面板边框采用折边工艺成型，折边高度设置为40mm，既可以为内部电池片提供足够的防护空间，避免边角磕碰造成电池片隐裂，又能作为支撑结构的安装基准面，支撑腿的安装孔位直接预留在边框折边位置，现场安装时无需额外打孔，直接通过螺栓锁紧即可完成支撑腿固定，减少现场加工工序。支撑腿采用薄壁矩形管截面，截面尺寸根据不同地区的风载、雪载阈值做了梯度优化，在常规内陆非强风区域，支撑腿壁厚选用1.2mm即可满足12级风载下的结构强度要求，沿海台风区域可更换为2.0mm壁厚的支撑腿，无需改动整体安装接口，实现不同场景的通用适配。

外形尺寸与安装边界方面，单块面板的长宽尺寸按照常规60片电池片组件的通用尺寸设计，两块拼接完成后的整体横向宽度控制在2米以内，纵向长度与单块面板保持一致，支撑腿的高度可根据安装需求选配，常规平铺安装时支撑腿高度设置为300mm，保证面板下方有足够的通风空间，降低组件工作温度，提升发电效率；如果是需要预留下方运维通道的场景，可更换加长支撑腿，将面板底部高度提升至1.8米，满足人员通行需求。安装边界上，整套结构的固定点位全部位于支撑腿底部，每个支撑腿底部预留100*100mm的安装法兰，可通过膨胀螺栓固定在混凝土基础上，也可通过压块固定在彩钢瓦屋面的檩条上，安装法兰上的长圆孔设计可抵消基础施工的位置误差，降低现场安装的对位难度。

从结构细节来看，面板拼接位置的下方设置有横向加强筋，加强筋两端分别固定在两块面板的边框上，避免长期风振造成拼接位置错位，同时加强筋上预留有接地端子安装位，可直接将整套光伏结构的接地线路连接到建筑主接地网，满足电气安全规范要求。支撑腿与面板边框的铰接位置设置有齿形防滑垫片，角度调整完成后锁紧螺栓即可依靠齿面摩擦力固定倾角，不会因为长期风载出现角度滑移，保证组件长期保持最佳受光角度。整个结构的所有外露金属部件都做了防腐处理，边框采用阳极氧化工艺，支撑腿采用静电喷塑处理，可适应户外高温、高湿、盐雾等不同腐蚀环境，结构设计寿命不低于25年，匹配光伏组件的全生命周期使用需求。
