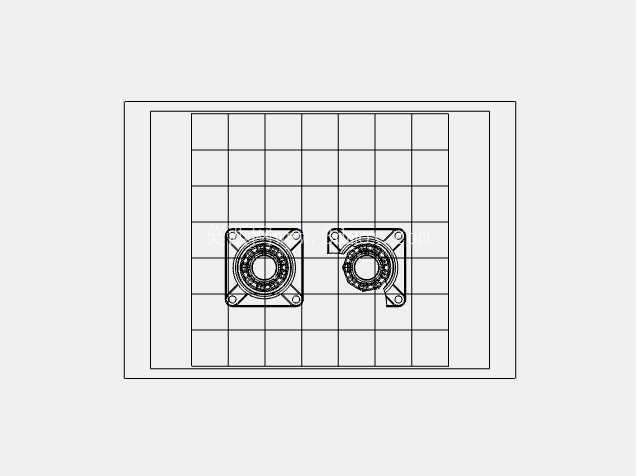

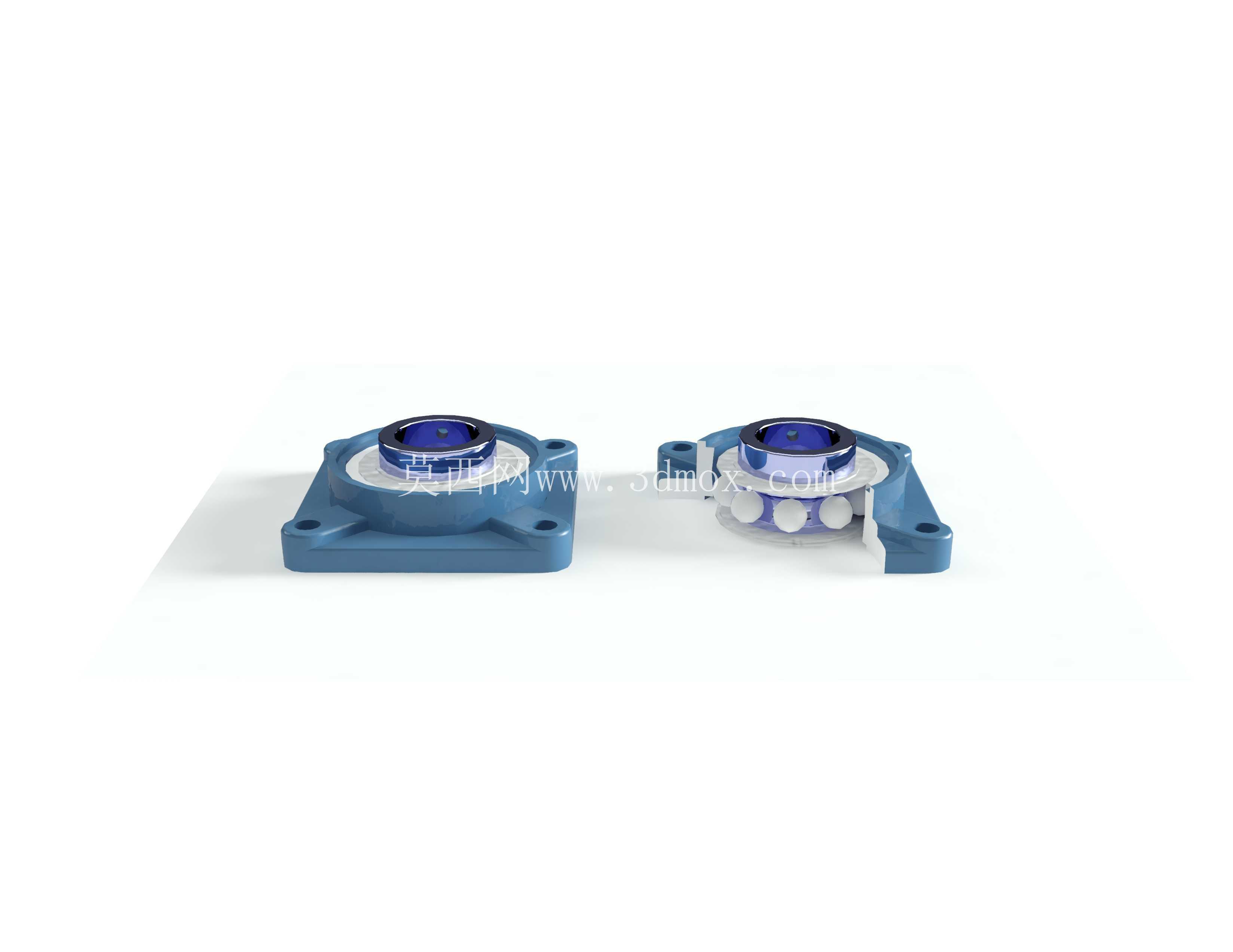

在各类旋转传动设备的布局中,这类法兰式轴承支撑结构是承担径向载荷、约束轴系轴向窜动的核心基础零件,常见于输送线辊筒驱动端、小型风机叶轮轴端、轻工包装设备的传动辊组、自动化分拣线的从动辊安装位,也会配套在小型减速机的输出轴延伸支撑场景中,用来抵消传动带张紧带来的径向力,避免轴系运行中出现挠曲变形。从结构设计逻辑来看,这款支撑座采用分体式压铸成型的基座搭配内嵌轴承室的结构,基座的法兰安装面设置了四个对称分布的安装通孔,孔位的中心距公差控制在±0.1mm范围内,安装面的平面度要求达到Ra3.2,保证安装后和设备安装板完全贴合,不会因为贴合间隙导致轴承室倾斜,进而引发轴系运转卡滞、轴承过早磨损的问题。
轴承室的内径公差采用H7级精度,和标准外球面轴承或者深沟球轴承的外径形成过渡配合,装配时通过铜棒轻敲即可完成轴承压装,不需要额外的工装夹具,压装后轴承外圈和基座内壁完全贴合,能够均匀传递轴系运转时的径向载荷。基座的底部设置了贯通的排屑缺口,在多粉尘的生产车间使用时,落入轴承室的金属碎屑、粉尘颗粒可以顺着缺口排出,不会堆积在轴承密封圈位置加速密封件磨损,延长轴承的维护周期。两侧的法兰耳做了加厚处理,厚度比基座主体壁厚高出2mm,安装螺栓锁紧时不会因为压紧力导致法兰耳变形,保证长期使用后安装位置不会出现偏移。
从安装边界尺寸来看,这款轴承座适配的轴承外径范围在62mm-72mm之间,对应的支撑轴径为20mm-30mm,法兰面整体轮廓尺寸为120mm90mm,四个安装孔的中心距为90mm60mm,适配M8或者M10的内六角圆柱头螺栓进行固定,基座整体高度为45mm,安装后轴系的中心高为32mm,在做设备布局时可以直接根据这个中心高预留安装空间,不需要额外调整垫板厚度。轴承室的端面设置了环形的密封槽,可以配套安装毡圈油封或者骨架油封,防止设备运行过程中润滑脂泄漏,同时阻挡外界的切削液、粉尘进入轴承内部,在有喷淋清洗的工序段设备上使用时,也能保证轴承内部的润滑环境稳定。
和传统的立式铸铁轴承座相比,这款压铸成型的支撑座重量更轻,相同载荷等级下重量比铸铁件低40%左右,在移动类设备、轻型自动化设备上使用时能够降低整体设备的自重,减少移动过程中的惯性冲击。设计过程中针对安装孔的位置做了应力释放的圆角处理,孔位周边的R角为R3,避免螺栓锁紧时应力集中导致法兰耳开裂,基座的所有棱边都做了R1的倒角处理,装配时不会划伤操作人员的手套或者手部,也不会刮破相邻的管线护套。在实际选型匹配时,需要先确认所支撑轴的额定径向载荷,这款支撑座的额定静载荷承载能力为12kN,额定动载荷为8kN,能够满足大部分轻工传动场景的载荷需求,如果是冲击载荷较大的冲压设备送料辊端,则需要选择更高载荷等级的铸钢材质支撑座。轴系装配时需要保证轴的插入端倒角为C2,避免安装时刮伤轴承内圈的密封圈,轴承压装到位后需要在轴承室内部填充占空腔容积1/3的锂基润滑脂,过多的润滑脂会导致轴承运转时温升过高,过少则无法形成有效油膜。日常维护过程中,只需要每三个月通过轴承座上预留的注油孔补充一次润滑脂,不需要拆解整个支撑结构,维护操作十分便捷。这类支撑结构的通用性极强,只要安装孔位和中心高匹配,就可以替换不同品牌的同规格轴承座,不需要对设备安装板做二次加工,在设备改造、易损件替换场景中能够大幅缩短停机维护的时间。
