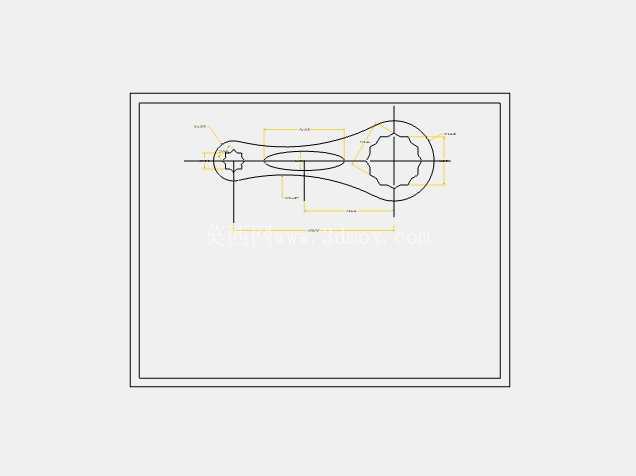

异形连接臂结构二维工程练习图纸

　　这份练习图纸对应的异形连接臂构件，常见于轻工自动化输送线、小型专用工装的传动联动环节，作为两端执行端的动力传递载体，承担往复摆动工况下的扭矩传输、行程补偿作用，在小载荷间歇传动场景中应用广泛，比如小型包装设备的拨料机构、工装夹具的联动锁止结构里，都能见到这类两端带花键配合位、中间做流线型过渡的连接构件。从结构设计逻辑来看，两端的齿形轮廓并非随意绘制，是按照小模数花键的啮合参数做的轮廓表达，保证和配合轴件装配时的周向定位精度，避免传动过程中出现打滑、间隙过大的问题；中间的流线型连接段，没有采用常规的直臂结构，是考虑到构件做往复摆动时的动平衡表现，减少高速摆动下的惯性冲击，同时流线型的外轮廓也能避免应力集中，在长期交变载荷作用下，降低连接段根部出现疲劳断裂的风险。

　　图纸上的尺寸标注逻辑完全贴合实际加工需求，两端花键的分度圆、齿顶圆、齿根圆都做了明确的尺寸界定，中间连接段的轮廓曲率、过渡圆角也标注了对应的形位公差要求，加工时可以直接按照标注的轮廓线走刀，不需要额外做尺寸换算。从安装边界来看，两端花键的配合长度、轴径尺寸都预留了标准的卡簧安装位，装配时可以通过轴用卡簧完成轴向定位，不需要额外设计定位台阶，减少装配工序；构件整体的摆动半径在图纸上也做了行程范围标注，安装时可以提前确认周边构件的避让空间，避免摆动过程中出现结构干涉。

　　这类构件在实际设计时，通常会选用45号钢作为毛坯材料，加工完成后做调质处理，保证芯部韧性的同时，表面具备足够的硬度应对花键配合处的磨损，对于载荷更小的场景，也可以选用铝合金材料做阳极氧化处理，降低构件整体重量，提升往复摆动的响应速度。图纸里的轮廓绘制练习，核心是训练制图者对异形曲线、齿形轮廓的尺寸标注能力，以及对传动构件装配关系的理解，很多刚接触机械制图的从业者，容易忽略花键配合处的尺寸公差标注，或者在绘制流线型连接段时出现曲率不连续的问题，导致后续加工出来的构件出现应力集中、装配卡滞的问题，这份练习图纸刚好针对性覆盖了这些常见的制图误区。

　　从实际应用的角度出发，这类连接臂的长度、两端花键的模数都可以根据实际传动扭矩、摆动行程做参数调整，核心的设计逻辑是保证两端传动中心距的精度，以及中间连接段的结构强度，在满足强度要求的前提下尽可能做轻量化处理，减少传动过程中的动力损耗。图纸上的中心线、轮廓线、标注线的图层区分也完全符合正规工程制图的规范，练习时可以同步掌握不同线型的使用场景，避免出现线型混用导致的加工误解。
