手扳式心轴压力机结构设计

在小型机加工、五金维修、教学实训以及小批量零部件装配场景里，手动压力设备始终是不可替代的工装类型，这款手扳式心轴压力机的结构设计，完全围绕小空间内的小吨位线性施压需求展开，没有冗余的动力配套结构，完全依靠机械传动实现力的转换与放大，适配没有气源、电源配套的零散作业场景。从实际作业覆盖来看，这类设备常被用于过盈配合件的压装，比如小型轴承与轴座的装配、销钉的压入、薄金属片的冲孔打标、细线材的铆接、小型塑料件的折弯定型，甚至是维修场景里的轴承拆卸、小零件校直，作业时不需要复杂的操作培训，工人扳动操作杆即可控制压头的下行行程与施压力度，施压过程的反馈直接通过操作杆传递到操作人员手上，能避免压力过大压坏薄壁工件，这是很多电动、气动压力设备不具备的操作优势。

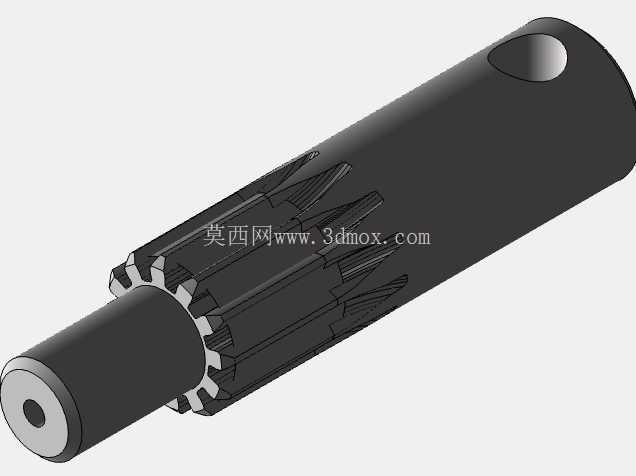

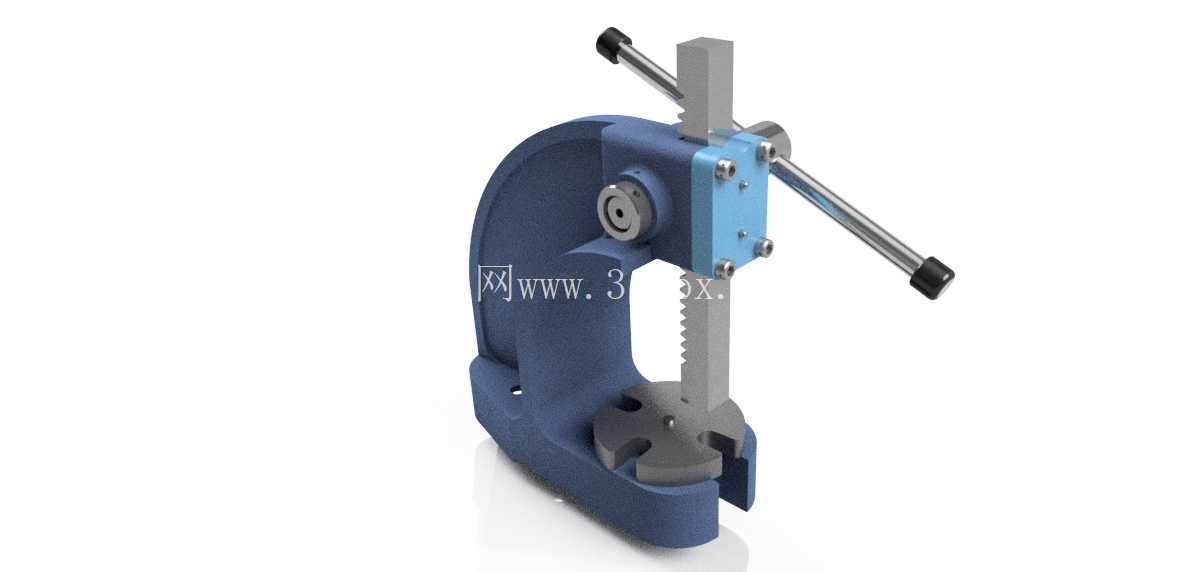

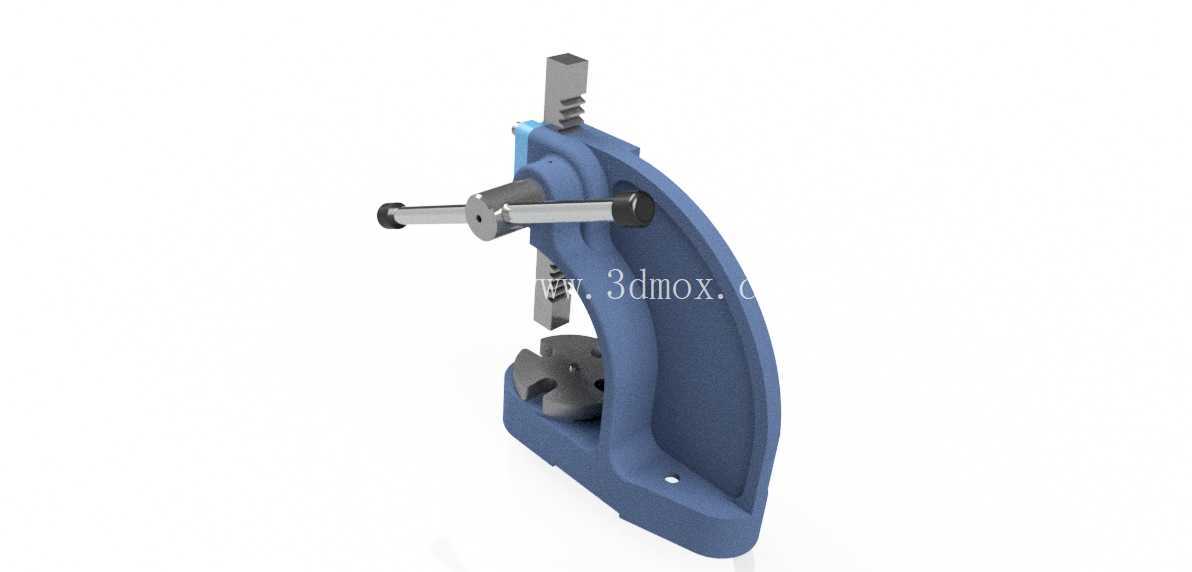

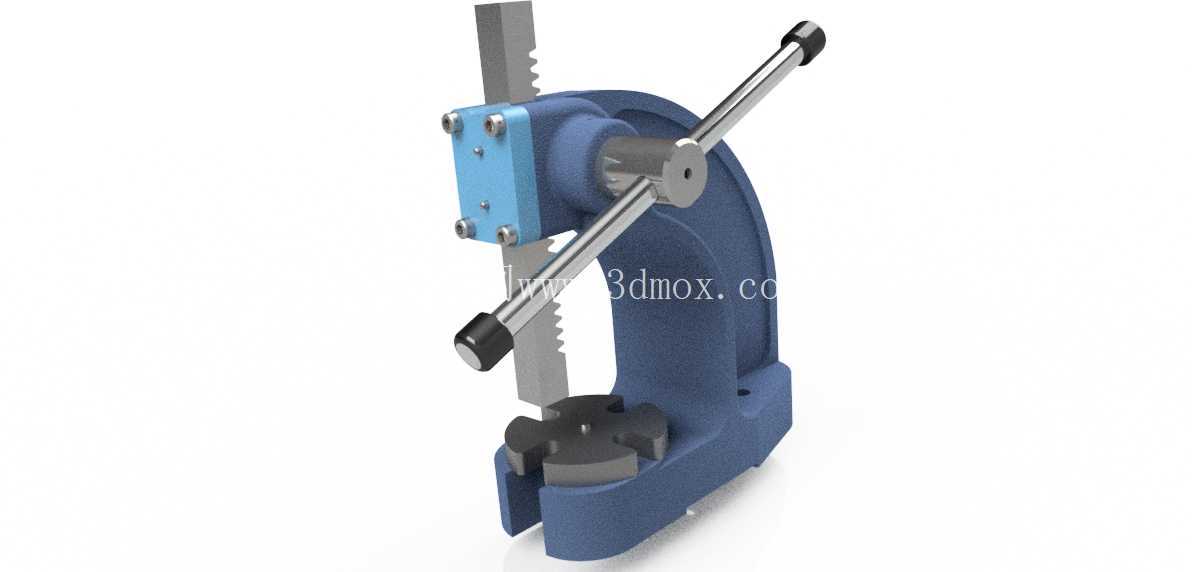

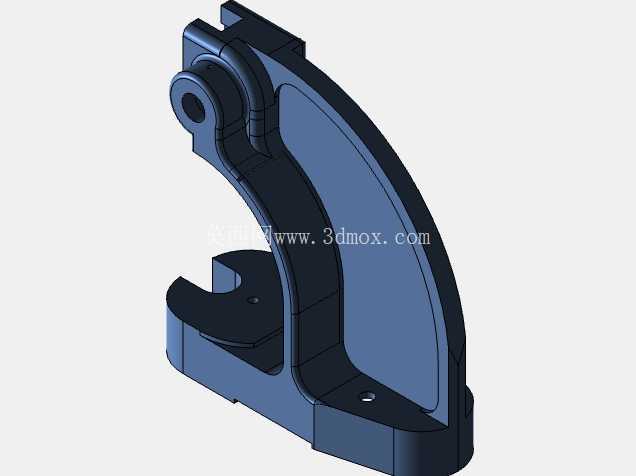

从传动结构设计来看，这套机构核心采用齿条-小齿轮的传动方案，将操作杆的旋转运动直接转换为压杆的垂直直线运动，没有额外的曲柄、连杆等传动损耗环节，机械效率更高。C型的铸铁机身是整个设备的承载基础，开口的深度与喉深尺寸经过匹配，刚好能容纳常见的小型工件放置，机身底部的安装座预留了螺栓固定孔，可以直接锁紧在钳工工作台面上，避免施压过程中设备移位，安装时只需要保证工作台面水平，压杆的垂直方向与工作台面垂直度偏差控制在0.1mm以内，就能保证压装时的受力均匀，不会出现压偏、啃伤工件的问题。压头部分采用快换式结构设计，可以根据不同的作业需求更换平压头、V型压头、冲孔头等不同工装头，不需要拆解主体结构就能完成切换，适配多品类的小批量作业需求。操作杆的长度经过力臂优化，普通人单手施加20kg左右的扳动力，就能在压头端输出近1吨的线性压力，完全覆盖小型零件的压装、冲孔作业的力值需求，同时操作杆两端设置了防滑握套，避免操作时手打滑出现安全隐患。

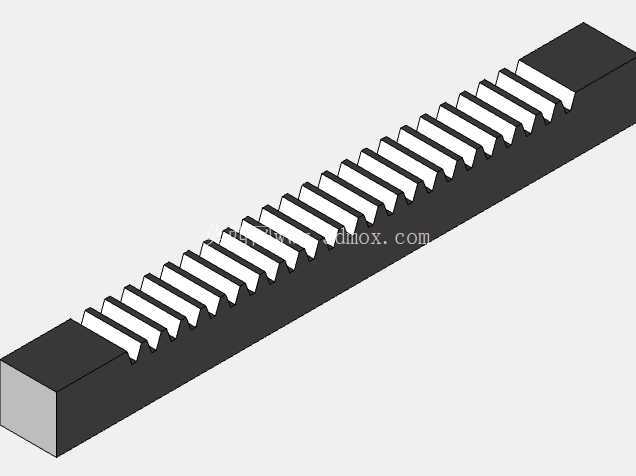

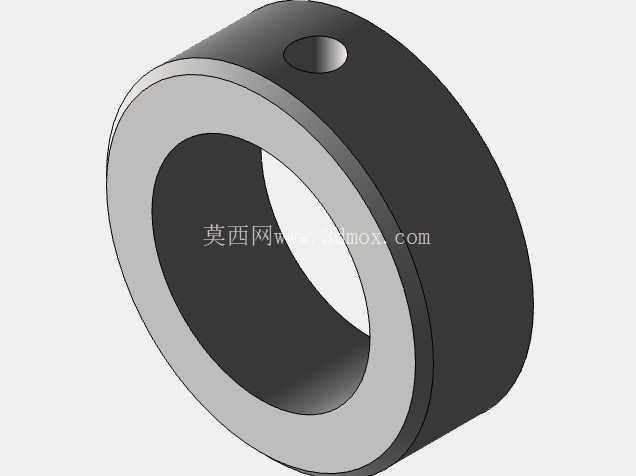

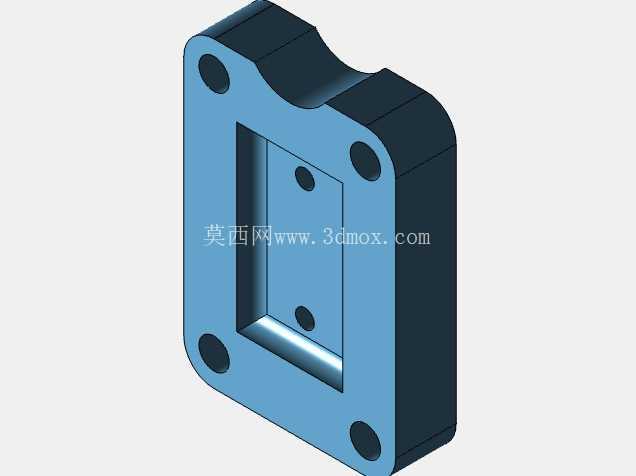

在结构细节的设计考量上，齿条与压杆为一体化加工结构，导轨部分与机身的导向槽采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证压杆上下滑动顺畅，又不会出现横向晃动，保证压装精度。小齿轮的转轴两端采用铜套作为滑动轴承，耐磨性能好，长期使用磨损后只需要更换铜套即可完成维修，不需要更换整个机身结构，维护成本极低。机身侧面的蓝色盖板是齿轮齿条的防护结构，既可以防止加工碎屑、灰尘进入传动啮合面造成磨损，也能避免操作人员的衣物、手指误卷入传动结构，满足基础的安全防护要求。设备的整体外形尺寸紧凑，整体高度不到400mm，喉深约80mm，最大开口行程约100mm，不需要占用太大的工作台空间，甚至可以放在移动工具车上随作业点位转移，适合流动维修、实训教学、小作坊生产等灵活作业场景。

从建模逻辑来看，这套结构的三维设计完全按照实际加工装配顺序搭建，先确定机身的C型承载结构的受力边界，根据最大压装力1吨的需求核算机身截面厚度，保证满载时机身的开口变形量不超过0.1mm，避免长期受力出现机身开裂、变形的问题；再匹配齿轮齿条的模数，根据操作力的需求确定齿轮分度圆直径与操作杆长度，保证传动比符合人力操作的舒适区间；最后依次装配导向结构、操作杆、压头、防护盖板等零部件，所有配合面的公差设置都符合实际机加工的工艺要求，装配完成后通过运动仿真可以模拟完整的压合作业行程，验证运动过程中没有零部件干涉，压杆的全行程运动顺畅，没有卡滞点。这类手动压力设备虽然结构简单，但在细节设计上需要充分考虑人机操作的舒适性、长期使用的耐磨性、压装作业的精度稳定性，很多同类型设备容易出现的压杆晃动、操作力过大、机身变形等问题，在这套结构设计里都通过尺寸优化、配合公差调整做了规避，完全能满足日常小型压装作业的使用需求。
