直径4000大型圆形涡轮电池壳体结构

做了十几年机械结构设计，经手的大型工业罐体类设备不下百台，这次拿到直径4000的涡轮电池结构模型，第一反应是先核对安装边界的干涉问题——这类大直径圆形设备最容易出问题的就是现场吊装后的管线对接、操作平台的通行空间，建模时如果没把这些实际工况考虑进去，到了现场轻则改平台割护栏，重则整段筒体返厂，损失的工期和成本根本没法算。

先从实际应用场景说，这类大直径涡轮电池多用于工业储能场站、分布式能源配套的储电单元，和常规方形储能柜不同，圆形筒体的环向受力特性更好，能承受内部介质循环带来的持续压力波动，尤其适合带内部涡轮搅拌、介质循环的电化学储能工况。现场安装时，筒体底部的支腿是直接落在预埋的混凝土基础上的，建模时特意把支腿的安装孔位、底部接管的离地高度都留足了操作空间，底部侧面的几个大口径接管是介质进出的主通道，接管法兰的朝向全部顺着现场管线的排布方向做了偏转，避免后期接管道时出现弯头过多、流阻过大的问题。

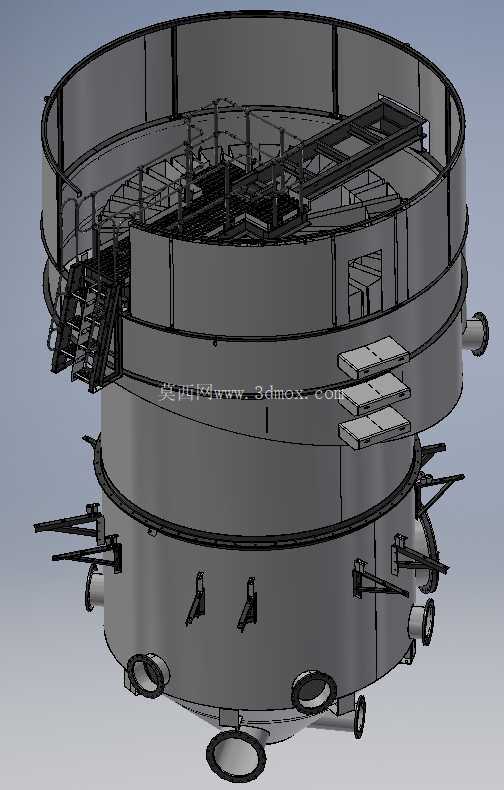

再看设备本身的功能特性，整个筒体分上下两段法兰连接，上段筒体顶部带整圈的操作护栏和斜梯，斜梯的踏步角度严格按照工业操作平台的安全规范设置，踏步宽度、护栏高度都留够了人员通行和检修的空间，顶部的平台铺板是防滑格栅板，下雨或者有介质洒落的时候不会积水打滑。筒体内部的支撑梁架是用来固定涡轮组件和电池模组的，梁的排布完全避开了内部介质的流道，不会造成流场死角，侧面伸出的几个带快接结构的接口，是用来接外部检测传感器和冷却管路的，接口的位置都设在人员站在地面或者低层平台就能操作的高度，不用每次检修都爬到顶上去。

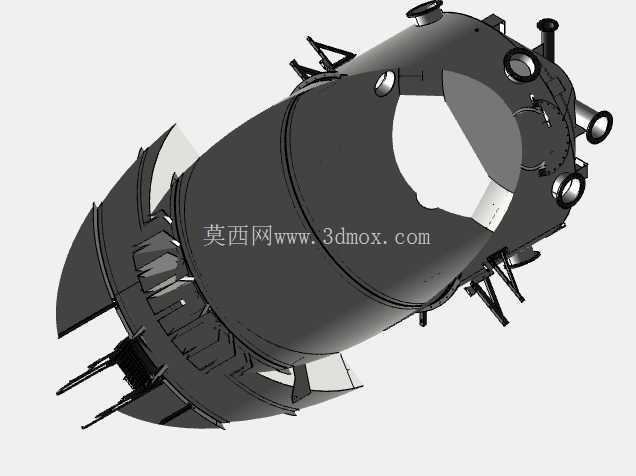

设计思路上，一开始做方案的时候也考虑过方形结构，但方形结构的转角处应力集中太明显，长期受内部压力和温度交变影响很容易出现焊缝开裂，改成圆形筒体之后，环向焊缝全部采用连续满焊，焊缝的位置都避开了应力集中的支腿、接管连接处，每段筒体的加强筋都顺着环向和轴向排布，既不会过多增加筒体重量，又能保证4米直径的筒体在满负荷工况下不会出现圆度变形。筒体侧面的几个吊耳是专门为吊装设计的，位置刚好在整个设备的重心以上，吊装的时候不会出现倾斜，吊耳的焊接位置都做了局部加强，避免吊装时把筒体拉变形。

外形尺寸上，主体直径严格控制在4000mm，总高度是按照现场厂房的净空高度做的适配，底部支腿的高度留够了底部接管安装法兰、接排污管的空间，顶部护栏的高度没有超出厂房的行车最低限位，后期设备检修时可以直接用厂房行车吊出内部组件，不用额外搭吊装架。安装边界方面，设备周围预留的操作空间全部按照工业设备安全规范留足，侧面的接管和周边墙体、其他设备的距离都够阀门操作和管线保温的厚度，斜梯出口的位置正对场站的检修通道，人员上下不用绕路。

很多新手做这类大直径设备建模的时候，容易只盯着外形像不像，忽略实际安装和使用的细节，比如接管的位置太靠筒体底部，法兰螺栓没法拧；护栏的间距太大，不符合安全规范；支腿的位置和基础预埋孔对不上。这个模型在建模的时候就把这些细节全部考虑进去了，每一个法兰的螺栓孔位置、每一段梯子的踏步间距、每一个支腿的安装尺寸，都是按照实际工程的公差要求做的，导出的结构可以直接用来做施工图纸的基础框架，不用再花大量时间调整细节尺寸。另外筒体上的几个观察口位置，都设在内部涡轮组件和电池模组的关键检修点，站在平台上透过观察口就能直接看到内部组件的运行状态，不用每次都开人孔进去，日常巡检的效率能提高不少。人孔的位置设在筒体中段，大小刚好够一个成年人带着工具进出，人孔盖的铰链是侧开式的，开关的时候不会占用太多外部空间，也不会因为自重下垂变形。
