汽车液压系统用外壳泵金属壳体结构

这款壳体是车用流体输送泵的核心承载构件，主要适配乘用车及商用车液压助力回路、润滑系统或小型燃油输送单元的安装需求，在整车动力辅助系统中承担容纳泵芯组件、密封流体腔道、对接外部管路与安装基体的多重作用。从实际装车场景来看，该壳体通常安装在发动机舱侧围支架或变速箱本体的预留安装位上，周边需要避让发动机皮带轮、线束走向以及冷却管路，因此在结构设计阶段就充分考虑了紧凑布局下的空间兼容性。

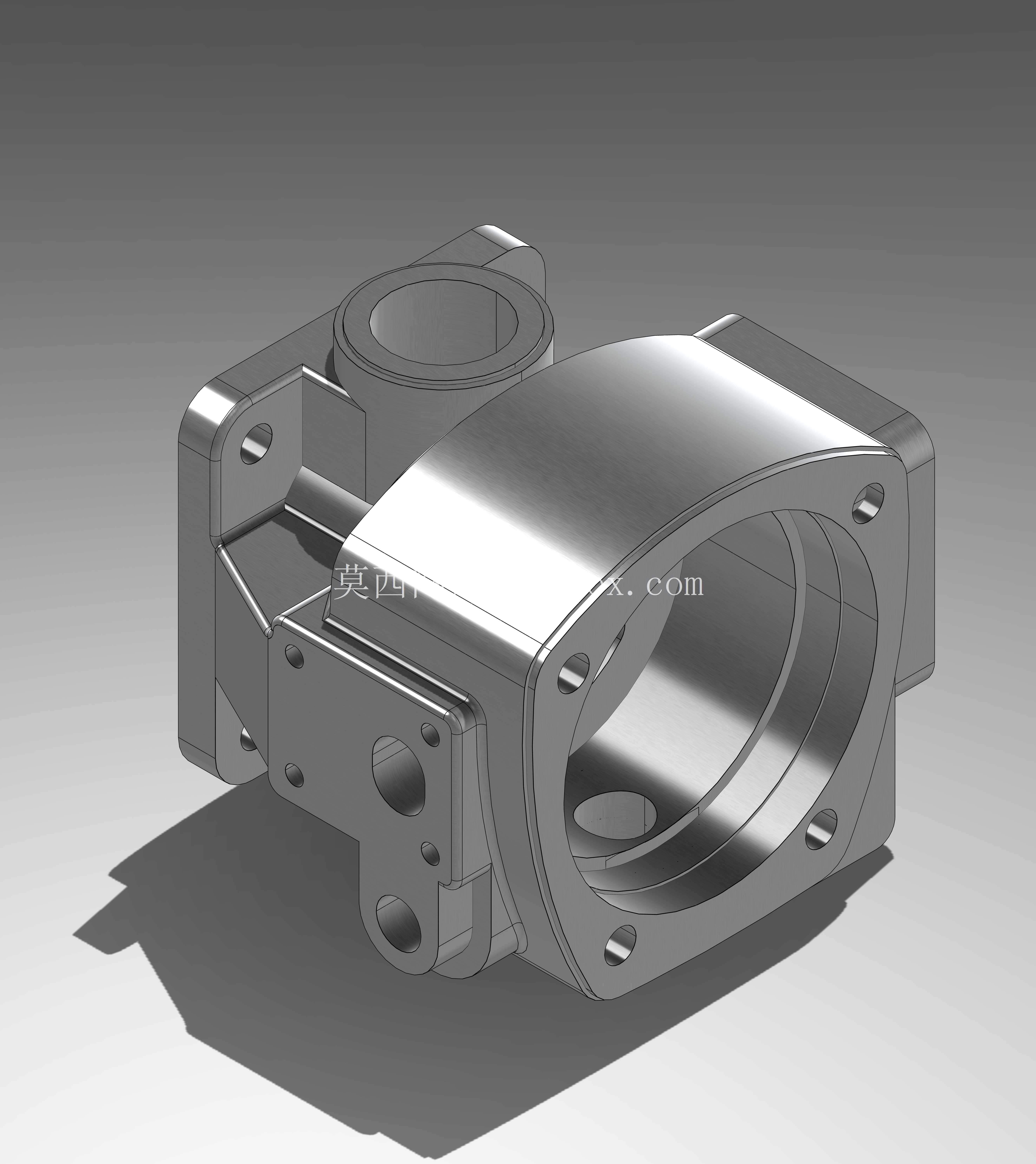

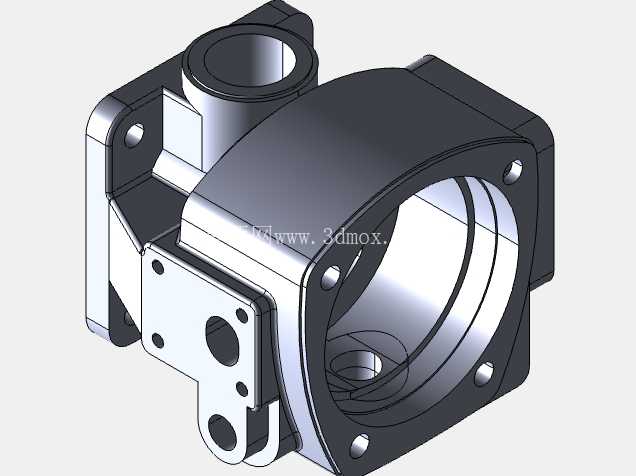

壳体主体采用一体化铸造成型后经多轴CNC精加工完成，整体轮廓没有多余的外凸结构，大口径的圆形开口是泵芯组件的装配入口，端口周向均匀分布的沉头螺栓孔用于连接端盖，装配后可保证腔体的密封性能，避免流体在工作压力下出现渗漏。壳体侧面延伸出的带孔安装耳是核心的受力承载部位，每个安装耳的孔位都经过铰削加工，保证与安装螺栓的配合精度，安装耳与主体连接的位置做了加厚的圆角过渡，避免车辆运行过程中持续振动引发的应力集中开裂问题。

从内部流道设计来看，腔体的曲面过渡全部采用大圆角顺滑衔接，没有直角突变结构，既可以降低流体在腔体内流动时的阻力损失，也能减少流体长期冲刷带来的局部气蚀风险，延长壳体的实际使用寿命。壳体上分布的不同直径的侧向通孔，分别对应进油口、出油口以及传感器安装接口，每个接口的端面都加工有密封槽，可适配O型圈或金属密封垫片的安装，满足不同压力等级的密封要求。

在安装边界的尺寸控制上，该壳体的轴向总长度、径向最大外径都严格匹配对应车型的安装空间预留值，安装耳的孔位中心距公差控制在±0.05mm范围内，可直接与原厂支架完成对位装配，不需要额外的修配调整。壳体上部的圆柱形凸台结构是预留的溢流阀安装位，内部与主腔体直接连通，当系统压力超过设定阈值时，溢流阀可直接通过该通道完成泄压，不需要额外外接管路，进一步压缩了整个泵单元的安装占用空间。

从结构强度设计角度，壳体的壁厚根据不同部位的受力情况做了差异化设计：主腔体承压区域壁厚保持均匀一致，避免压力作用下出现不均匀变形；安装耳、接口凸台等受力集中区域做了局部加厚，非受力区域则适当减小壁厚来控制整体重量，符合汽车零部件轻量化的设计趋势。所有机加工面的粗糙度都满足对应配合要求，密封面粗糙度达到Ra1.6，可保证密封件长期压缩后的密封可靠性，轴承安装位的粗糙度达到Ra0.8，可满足内部轴承的压装精度要求，避免泵组运行过程中出现轴承偏磨、异响等问题。

在实际装配流程中，该壳体可先完成内部轴承、轴封等组件的压装，再装入转子、叶轮等泵芯部件，最后扣合端盖完成整体组装，整个装配过程不需要复杂的专用工装，适合生产线的批量装配作业。组装完成后的泵单元可直接通过壳体上的三个安装耳固定在车体支架上，侧向的管路接口可快速对接整车液压管路，大幅提升整车装配环节的作业效率。针对车辆运行中可能遇到的泥水、盐雾等腐蚀环境，壳体表面还可根据需求做镀锌或喷塑处理，提升外部防护性能，满足不同地区的用车环境要求。
