TO220封装线性稳压器通孔安装结构

　　在低压直流供电系统的设计环节里，线性稳压器是小功率负载侧最常用的稳压元件，这类直插TO220封装的通孔安装稳压器，广泛出现在工控板卡供电回路、消费类电源适配器、小型仪器仪表供电模块、车载低压供电支路中，承担着将前级波动的直流电压转换为负载所需稳定直流电压的作用，相比开关型稳压元件，它的输出纹波极小，响应速度快，外围电路搭建简单，不需要搭配功率电感就能完成稳压输出，特别适合对电源噪声敏感的模拟电路、信号采集回路使用。

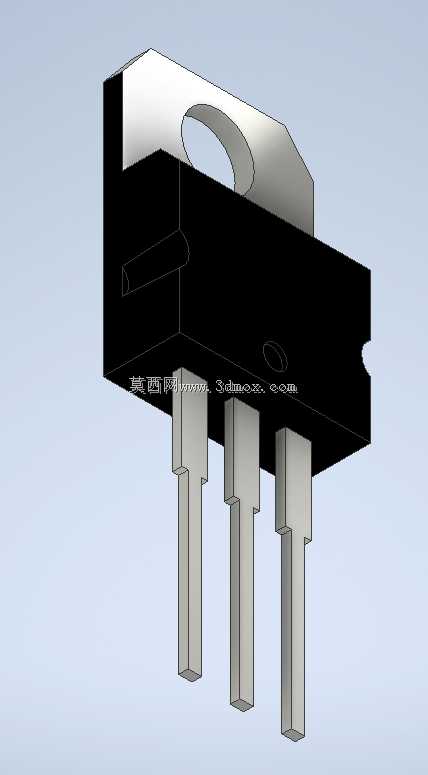

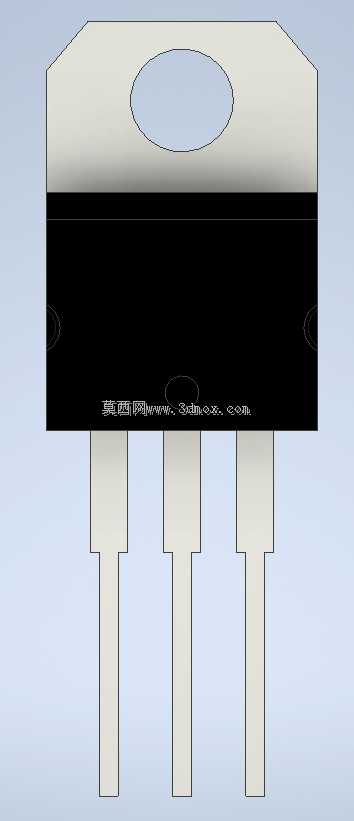

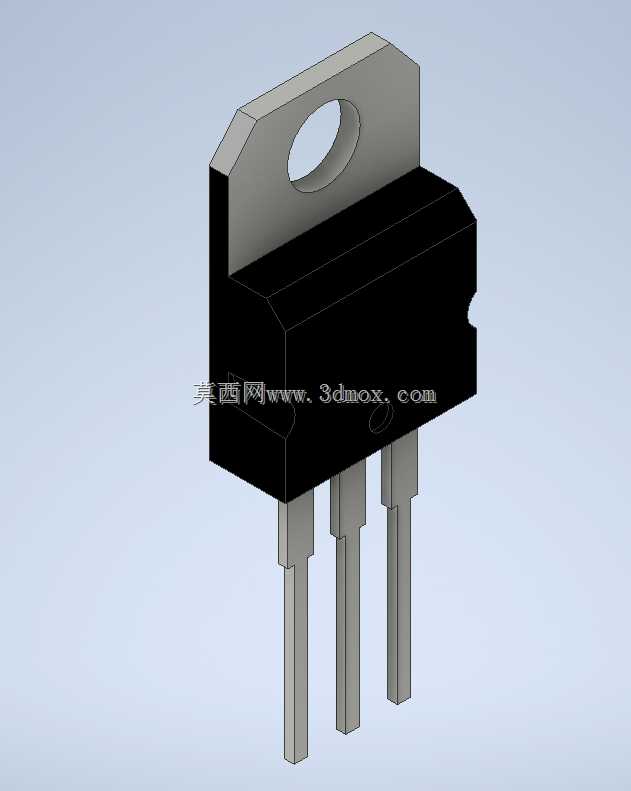

　　从结构设计来看，这款元件的主体分为塑封本体、金属散热背板、三个直插引脚三个部分，顶部的金属散热背板预留了标准圆形安装孔，这个孔位的尺寸完全适配行业通用的M3螺丝安装规格，安装时可以直接将金属背板贴合在铝制散热片表面，中间根据绝缘需求选配导热硅胶片或者绝缘粒，既保证热量能够快速从芯片内核传导到外部散热结构，也能避免散热片带电引发的电路短路问题。塑封本体采用黑色环氧塑封料一体成型，边缘做了小角度的脱模斜度，既符合半导体封装的注塑工艺要求，也能在批量插件作业时减少卡料概率，本体侧面预留的微小缺口是封装工艺的流道残留结构，不影响实际装配使用。

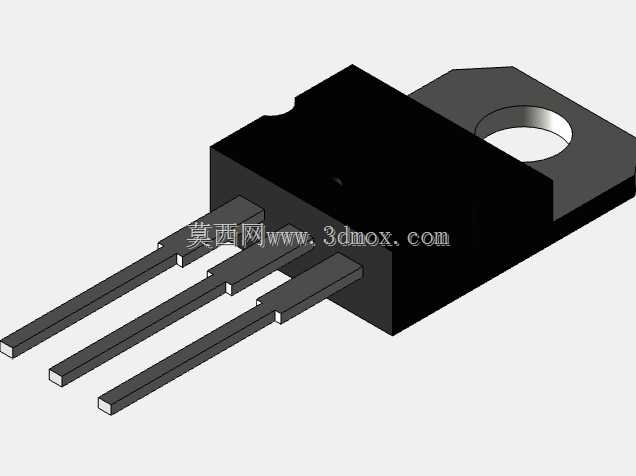

　　三个直插引脚采用标准间距设计，引脚中心距为2.54mm，完全匹配通用PCB板的通孔网格尺寸，引脚长度预留了足够的波峰焊吃锡余量，插件时引脚穿过PCB板后露出的长度可以满足焊锡浸润形成标准焊点的要求，不需要额外剪脚就能适配常规厚度的PCB板安装。引脚根部和塑封本体结合的位置做了应力释放结构，在手工焊接或者设备插件过程中，即使引脚受到轻微的侧向力，也不会出现引脚根部断裂、塑封本体开裂的问题，提升了生产装配环节的良率。

　　在实际选型和结构设计时，需要注意这类元件的安装边界：金属散热背板和芯片内部的输出引脚是直接连通的，当多个稳压器共用同一块散热片时，必须做好绝缘隔离，避免不同供电回路之间出现短路；安装螺丝的锁紧扭矩要控制在合理范围，扭矩过大会导致塑封本体开裂、内部晶圆受损，扭矩过小则会导致散热接触间隙过大，热阻升高影响散热效果。在PCB布局时，三个引脚的走线要尽量短，输入和输出引脚旁要就近搭配去耦电容，减少引线电感带来的稳压性能下降问题；如果是大电流输出工况，要根据实际功耗核算所需散热片的热阻，保证元件工作时结温在额定范围内，避免过热引发的稳压失效、寿命缩短问题。

　　这类通孔安装的线性稳压器相比贴片封装的同规格元件，散热能力更强，能够承受更大的持续输出电流，同时手工焊接维修的便利性更高，在小批量生产、维修改制、实验样机搭建的场景中应用十分广泛。建模过程中严格还原了实际元件的所有装配相关尺寸，包括散热片安装孔的位置精度、引脚的直径和间距、塑封本体的外形轮廓，在进行PCB结构干涉检查、整机装配仿真时，可以直接调用这个模型验证安装空间是否足够，散热片和周边元件是否存在装配冲突，不需要反复打样实测就能提前规避结构设计问题，缩短产品开发的迭代周期。
