1/2英寸带杆式热水器安全泄压阀结构

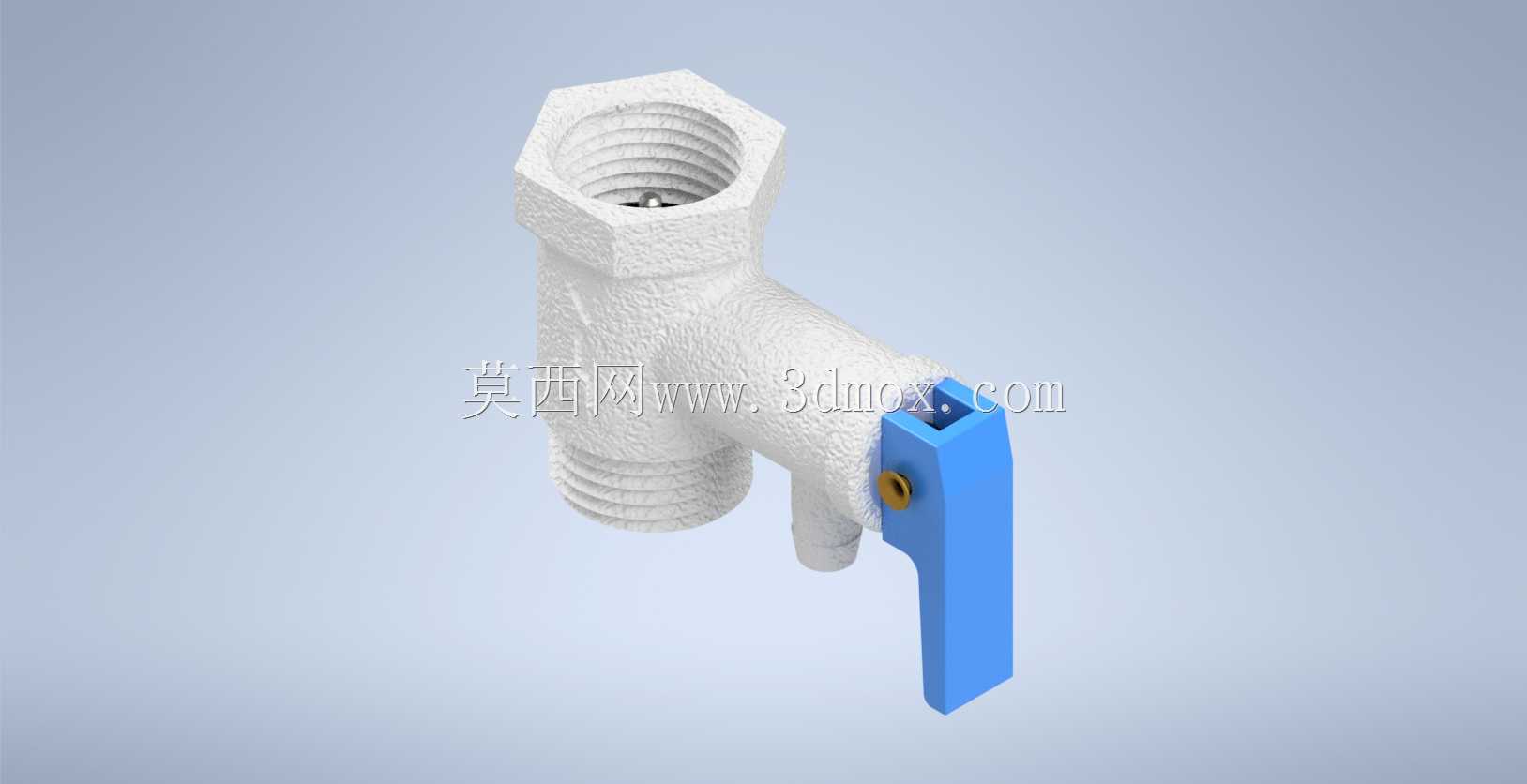

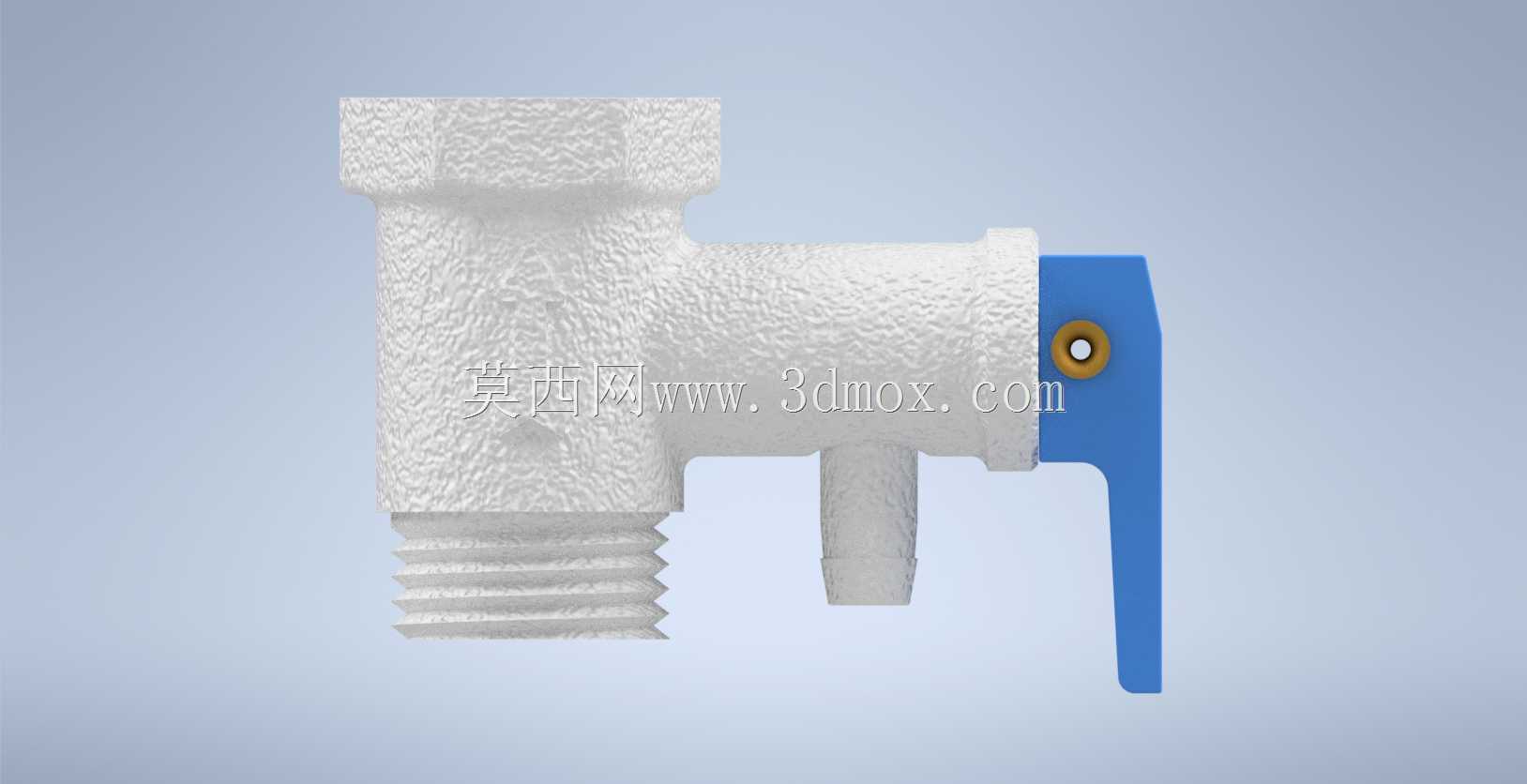

　　这款带杆结构的角式安全泄压阀，核心适配家用及小型商用储水式电热水器、承压式太阳能水箱的水路压力保护场景，是承压储水类加热设备强制要求配置的安全防护部件，日常安装在水箱冷水进水端的旁通接口上，当储水腔内部因加热升温导致水压超过设定安全阈值时，阀门会自动开启泄放多余压力，避免罐体因超压出现开裂、爆管风险，部分场景下也可适配小型承压水罐、即热式加热模组的压力保护需求。从结构设计逻辑来看，阀体采用直角式流道布局，进水端为外螺纹结构，直接旋入水箱预设的内螺纹安装接口，上端为内螺纹接口对接冷水进水管道，侧出的泄放口可接驳引流软管，将泄放的承压水引导至排水点位，避免泄水喷溅造成周边电器短路、地面湿滑等问题。

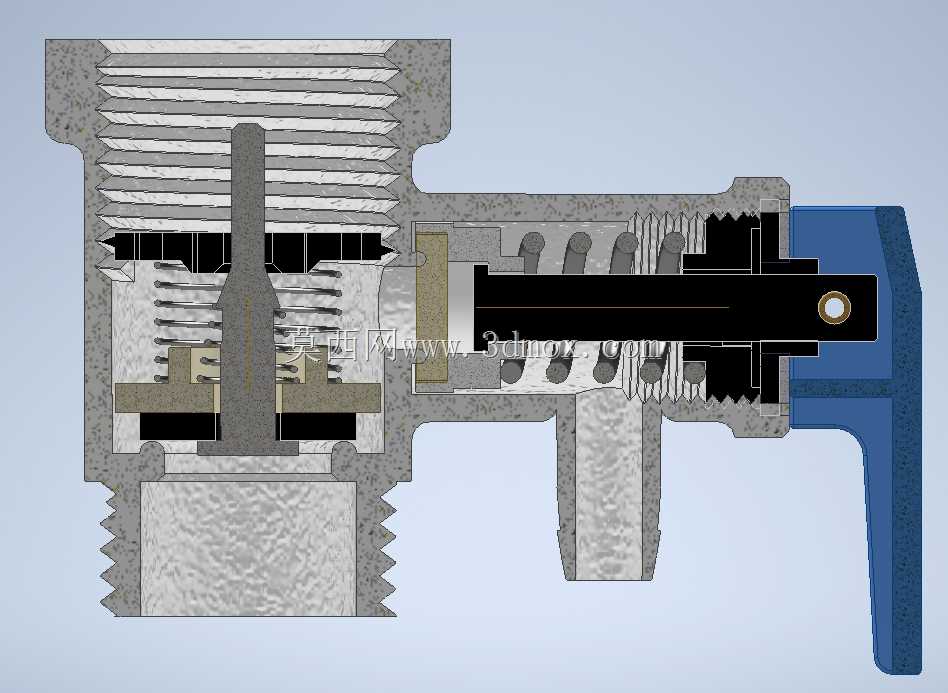

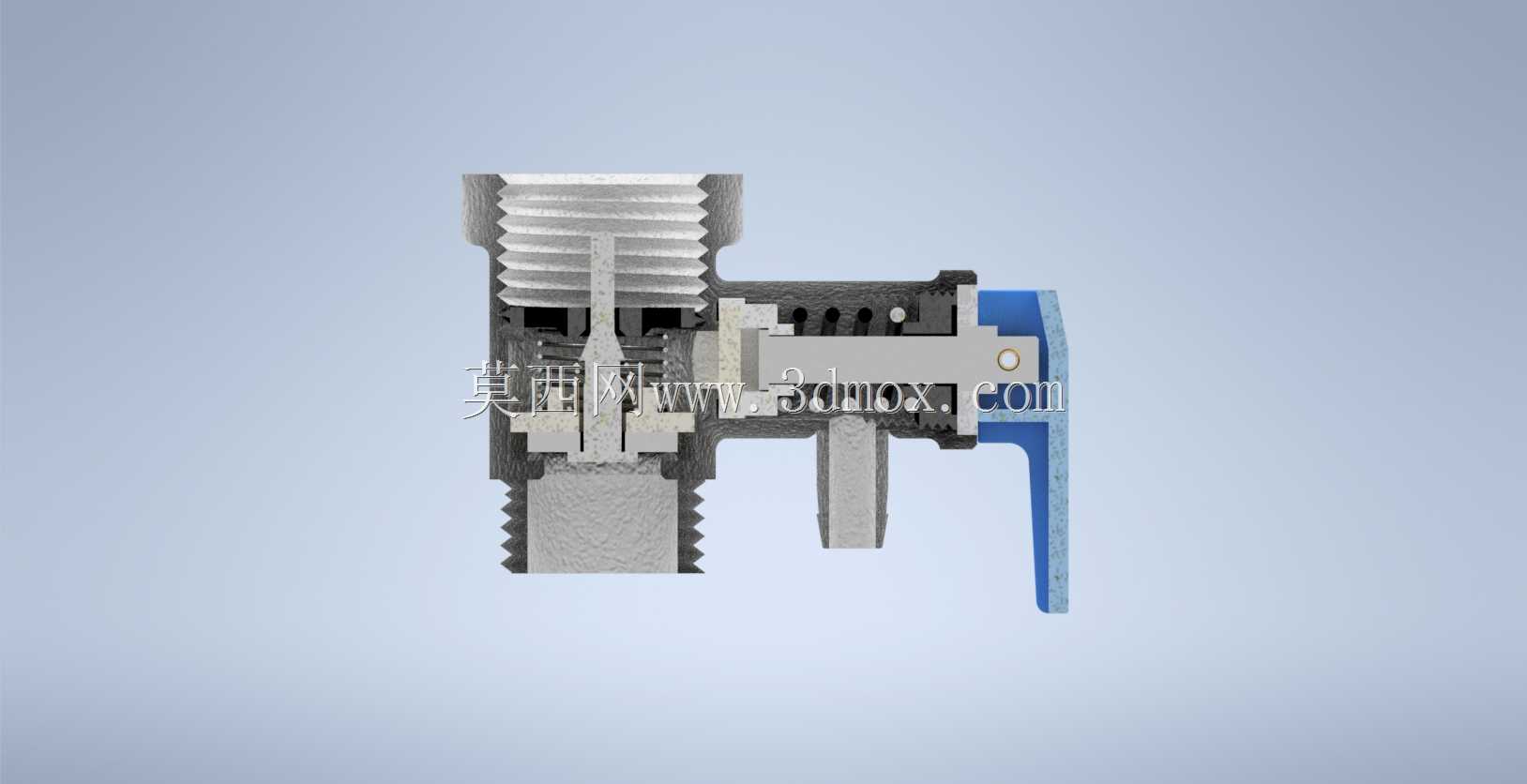

　　带操作杆的结构设计并非用于日常开关水路，而是作为手动校验结构，用户或运维人员可定期扳动操作杆，验证阀瓣启闭是否顺畅，避免阀瓣因长期不动作结水垢卡滞，导致超压时无法正常泄放的安全隐患，操作杆的扳动角度做了机械限位，避免过度扳动造成阀杆密封结构损坏。设计过程中首先要考虑安装边界的适配性，1/2英寸的通径规格是国内家用水暖系统的通用接口尺寸，进水外螺纹、上端内螺纹均采用常规管螺纹标准，无需额外转接头即可适配市面绝大多数储水式热水器的安装接口，阀体整体的外轮廓尺寸控制在常规安装空间范围内，不会因为阀体体积过大，与热水器外壳、周边墙面或管路产生安装干涉，侧泄放口的朝向可以在阀体安装旋紧后，通过调整密封带缠绕圈数做小角度微调，方便引流管的接驳走向。功能特性上，阀瓣采用弹簧预紧结构，预紧力对应家用热水器常规的0.7-0.8MPa开启压力值，当进水侧压力低于设定值时，阀瓣在弹簧推力下紧贴密封面，阻断水路与泄放口的连通，保证正常供水时无渗漏；当腔体内压力超过弹簧预紧力时，水压推动阀瓣压缩弹簧，介质从泄放口流出，直到压力回落至安全值后阀瓣自动回位密封。密封结构采用耐温橡胶材质，适配热水器日常最高80℃左右的工作水温，长期使用不会因热水浸泡出现硬化、密封失效问题，操作杆与阀体衔接处设置了多级密封，避免正常带压状态下阀杆位置出现渗漏。

　　建模过程中需要重点关注几个配合尺寸的公差控制：螺纹部分的尺寸公差要符合管螺纹标准，保证安装时的旋合长度合理，既不会因为螺纹过松导致密封不足，也不会因为螺纹过紧造成安装困难甚至阀体开裂；阀瓣与阀腔的滑动配合间隙要控制在合理范围，间隙过大会导致阀瓣启闭卡滞，间隙过小则容易因为水垢堆积造成动作不灵活；弹簧的安装腔尺寸要匹配弹簧的工作行程，保证阀瓣全开时弹簧仍处于弹性变形区间内，不会出现并圈失效的问题。另外操作杆的扳动手柄做了加宽防滑设计，手动校验时不需要借助工具，徒手即可操作，手柄表面的蓝色包覆层既可以提升辨识度，也能避免金属手柄长期接触水渍出现锈蚀，影响操作手感。

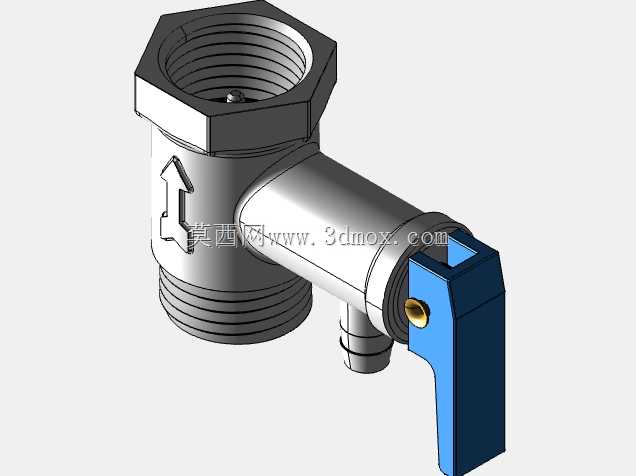

　　泄放口采用小直径竹节式结构，接驳软管时可以直接将软管套在竹节接头上，无需额外卡箍即可实现可靠固定，降低现场安装的配件成本。在实际选型应用中，这类带杆安全阀不能用普通角阀、截止阀替代，普通阀门没有自动超压泄放的功能，无法起到压力保护作用，同时安装时要注意泄放口不能封堵，必须保持常开状态并接驳引流管，避免泄放时高压水喷出造成安全隐患。建模时还原的六角结构是为了安装时可以用普通活动扳手卡持，方便施加安装扭矩，阀体表面模压的流向箭头，是为了安装时提示水流方向，避免装反导致功能失效——如果反向安装，弹簧腔会处于进水侧压力的反方向，超压时无法正常推动阀瓣开启，会完全失去安全保护作用。
