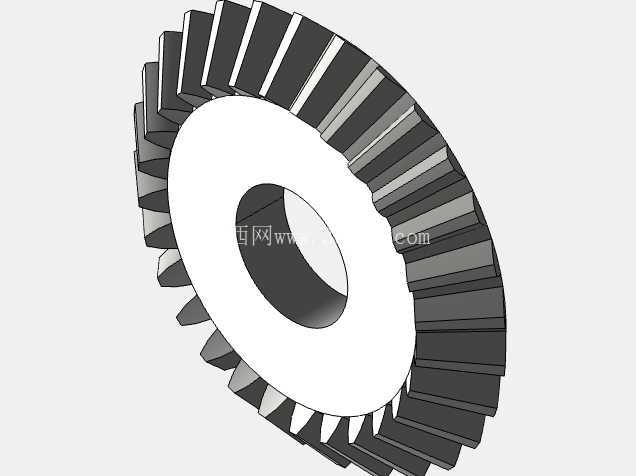

28齿90度轴交角直齿锥齿轮结构

　　直齿锥齿轮是相交轴传动场景中应用最广泛的基础传动元件，这款28齿直齿锥齿轮适配两轴呈90度垂直相交的传动布局，这类布局在各类工业设备的动力传递环节十分常见，比如小型机床的进给传动箱、农用机械的转向传动机构、轻工包装设备的动力分路单元、输送线的转角换向模块，都需要这类锥齿轮完成动力的垂直转向传递，相比交错轴的蜗轮蜗杆结构，直齿锥齿轮的传动效率更高，不存在蜗轮副的滑动摩擦损耗，适合中低速、中等载荷的连续传动工况，加工难度也低于螺旋锥齿轮，后期维护更换的成本更低，是中小功率传动系统中性价比极高的换向传动选择。

　　从功能特性来看，这款锥齿轮采用标准20度压力角设计，齿形为渐开线直齿结构，啮合过程中齿面接触为线接触，传动比稳定，不会出现螺旋锥齿轮啮合时的轴向分力，对支撑轴承的轴向承载要求更低，能简化安装部位的轴承选型与支撑结构设计，降低整体传动单元的结构复杂度。设计过程中，首先确定了90度轴交角的核心安装边界，这是绝大多数垂直换向传动的通用角度，能直接适配现有多数设备的安装空间，不需要额外调整轴系的布局角度；齿数选定为28齿，在保证单齿强度足够的前提下，能有效降低传动过程中的齿间冲击，相比少齿数的锥齿轮，啮合重合度更高，传动过程更平稳，运行时的啮合噪音更小，适合对传动平稳性有一定要求的民用及工业通用设备。齿宽参数选定为节锥母线长度的30%，这个比例是直齿锥齿轮设计中的经验最优值，既不会因为齿宽过窄导致齿面接触应力过大、加速齿面磨损，也不会因为齿宽过宽造成齿向载荷分布不均，避免轮齿小端出现应力集中导致断齿失效，能在有限的结构尺寸下最大化轮齿的承载能力。内孔尺寸的设计预留了标准的轴系安装公差，能直接与同规格的传动轴配合，通过键连接实现周向固定，安装时只需要保证两配对齿轮的节锥顶点重合，就能实现正确啮合，不需要复杂的调整工序，对装配人员的技术要求更低，适合批量设备的装配作业。

　　实际应用中，这类锥齿轮通常配对使用，安装时需要严格控制两轴的轴交角误差，以及齿轮的轴向安装位置，避免出现轮齿偏载导致的早期失效；日常运行过程中，齿面需要定期涂抹润滑脂，减少齿面的磨粒磨损，延长齿轮的使用寿命。相比圆柱齿轮只能完成平行轴之间的动力传递，锥齿轮的核心优势就是能在紧凑的空间内完成动力的换向传递，不需要额外增加中间传动轮，能有效缩小整个传动箱的体积，在空间受限的设备布局中优势十分明显。这款锥齿轮的齿部采用等顶隙收缩齿设计，啮合过程中齿顶间隙保持恒定，能存储一定量的润滑脂，改善齿面的润滑条件，同时避免轮齿受热膨胀后出现齿顶顶撞的问题，提升运行的可靠性。

　　轮体采用辐板式结构，在保证轮体整体刚度的前提下，尽可能减轻自身重量，降低传动过程中的转动惯量，减少设备启动和换向时的冲击载荷，对驱动电机的过载能力要求更低，能适配更小功率的驱动单元，降低整套设备的制造成本。在选型适配时，只需要确认配对齿轮的齿数、模数、压力角、轴交角参数一致，就能实现正确啮合，不需要额外定制配对件，通用性较强，能覆盖多数通用机械的垂直换向传动需求，比如小型食品加工设备的动力传递单元、小型木工机械的工作台传动机构、园林工具的动力输出模块，都能看到这类直齿锥齿轮的应用。设计过程中也充分考虑了加工工艺性，直齿结构可以采用刨齿、铣齿等常规加工工艺完成，不需要专用的螺旋齿加工设备，加工成本更低，生产周期更短，适合批量生产备货，能快速响应设备维修更换的需求，减少设备停机等待配件的时间。
