包装线缆用多孔法兰式卷卷轴结构

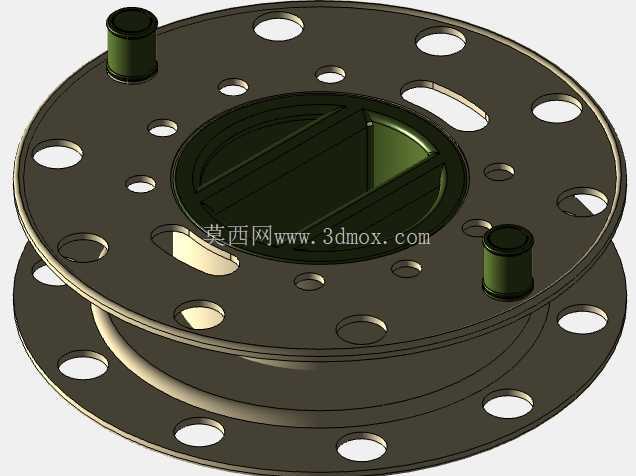

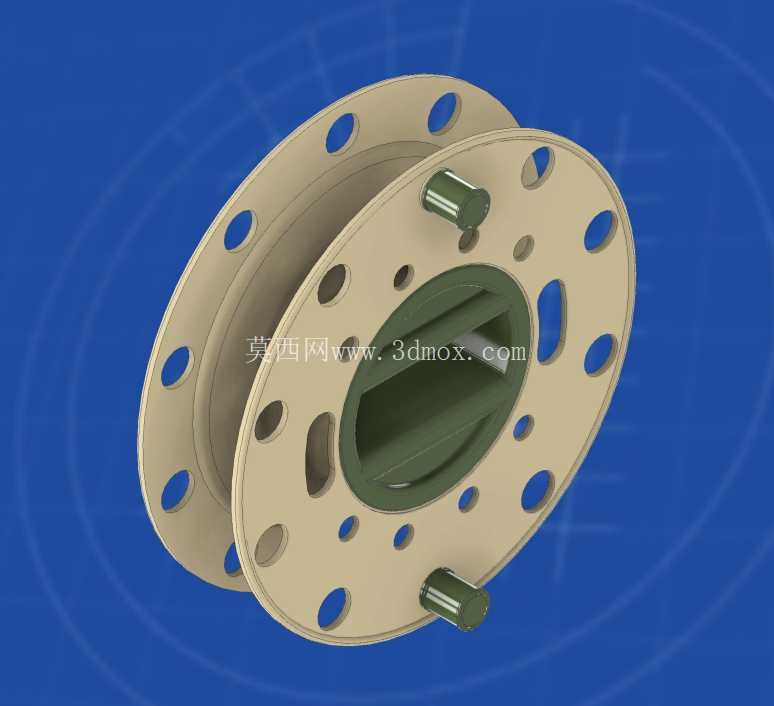

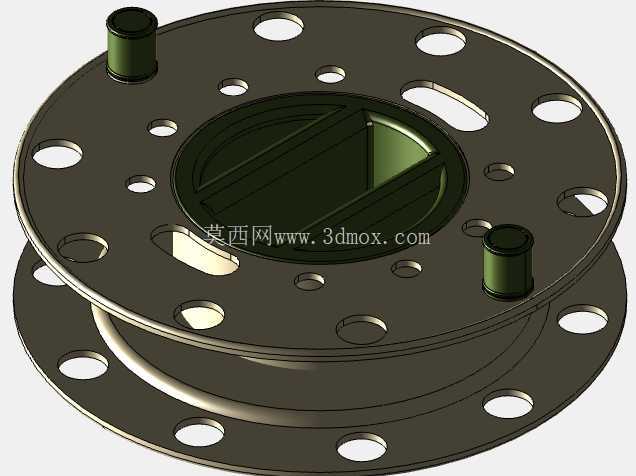

在包装生产线的线材、柔性带材供料与成品收卷环节，这类带双侧法兰的卷轴是衔接上下游工序的核心承载部件，日常接触的焊丝、打包带、细电缆、柔性包装膜带的成卷周转，都依赖这类结构完成规整收纳与有序放料。不同于普通光面卷盘，这款卷轴的双侧法兰盘采用了多组大小不一的通孔设计，并非单纯为了减重——实际产线使用时，大孔可作为吊装、穿杆定位的受力点，小孔则用于穿入止动销，配合机架上的卡位结构，避免卷轴在高速放卷时出现轴向窜动，同时也能在成卷打包时穿过捆扎带，无需额外拆卸料卷就能完成外包装捆扎，减少二次搬运的散卷风险。

从结构设计逻辑来看，卷轴的核心筒体采用等径中空设计，内孔做了对称的平键卡位结构，不是光滑圆孔，这是为了匹配供料架上的驱动轴，传递扭矩时不会出现打滑空转，哪怕是放卷时带一定张力的金属焊丝、较厚的PET打包带，也能保证线速度稳定，不会因为轴孔配合间隙过大出现送料长度误差。筒体两端的法兰盘与筒体采用一体式连接结构，法兰边缘做了小圆弧倒角，没有尖锐棱边，一方面是避免工人上下料时被割伤，另一方面也能防止柔性带材在卷绕到最外层时被棱边刮伤表层，比如带绝缘层的细电线、印刷好的包装膜带，表层刮伤就会直接造成整卷报废。法兰上的两个径向凸柱是锁料结构，卷绕初始阶段可以将线材端头卡在凸柱与法兰面的间隙里，不需要额外用胶带固定端头，换卷时只要剪断料尾就能直接取下整卷，省去了清理残留胶带的步骤，在连续化生产的包装线上，这个小结构能节省不少换卷辅助时间。

安装边界上，这款卷轴的轴向总宽度控制在常规包装料架的安装间距范围内，法兰最大外径适配市面上多数通用放卷机的挡料空间，不需要对现有设备的机架做改造就能直接替换使用。中空内孔的直径匹配常用的25mm、30mm规格放卷轴，平键槽的尺寸也符合通用机械配件的公差要求，安装时只要将轴穿入内孔，卡入平键，两端用轴端挡圈固定即可，不需要额外定制连接法兰。法兰上的通孔位置做了等角度均分设计，做动平衡校验时可以通过在不同孔位加装平衡配重块，调整卷轴高速转动时的跳动量，哪怕是在每分钟上百转的高速放卷工况下，也不会出现明显的振动，避免因为卷轴跳动导致送料偏移，影响后续包装工序的对位精度。

实际使用场景里，这类卷轴不仅用于生产线上的在线供料，也可以作为成品周转的承载具，卷绕完成的料卷带着卷轴直接装入包装箱，下游客户使用时可以直接将整卷装到自己的放料设备上，不需要二次倒卷，减少了线材、带材在倒卷过程中出现的打结、划伤、张力不均问题。法兰盘上的多孔设计还有一个实用点，就是堆叠存放时，可以用长杆穿过对齐的通孔，将多个卷轴竖向串起来存放，不会出现滚动倾倒，相比实心法兰的卷盘，仓储空间利用率能提升不少，同时镂空结构也能减少积灰，存放带防静电要求的电子类线材时，镂空结构也不容易积聚静电，配合防静电材质的使用场景，能降低静电击穿线材绝缘层的风险。

从结构强度角度考虑，法兰盘的厚度从外缘到筒体连接处做了渐变加厚处理，靠近筒体的受力位置厚度更大，外缘因为受力较小适当减薄，既保证了卷绕满料时法兰不会因为料卷的侧向张力出现变形翘边，又尽可能控制了卷轴自身的重量，工人手动换卷时不会因为过重增加劳动强度。筒体的壁厚经过核算，能承受满卷状态下的径向挤压力，哪怕是卷绕张力较大的金属线材，也不会出现筒体被压瘪变形的情况，重复使用次数远高于薄皮卷盘，长期使用的综合成本更低。两个径向凸柱的根部做了圆角过渡，避免应力集中导致凸柱被料带拉扯断裂，凸柱的高度刚好略高于法兰面，不会因为过高导致料卷卷绕时出现凸痕，也不会因为过低卡不住料头。
