45度倾斜式压铸模连接支撑构件

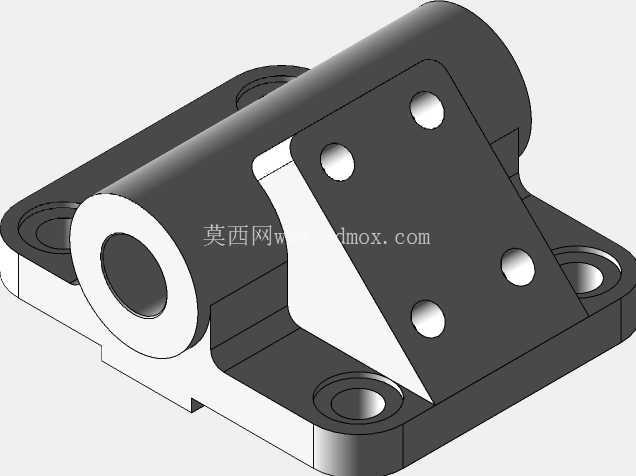

　　这款45度倾斜结构的支撑连接构件，主要应用于立式冷室压铸机的模具侧抽芯辅助安装工位，在铝合金、锌合金压铸件的批量生产场景中，承担斜向抽芯机构的导向支撑与载荷传递作用，解决常规直装式抽芯滑块在深腔斜向脱模时的卡滞、受力偏载问题。从实际工况适配来看，该构件的安装底板设置了四个沉头固定孔，可直接通过内六角螺栓锁紧在压铸模的动模套板基准面上，底板底部做了0.2mm的平面度精加工要求，安装时无需额外加装调整垫片即可保证与模板的贴合度，避免长期受交变载荷出现连接松动。

　　主体的筒状轴孔是核心功能部位，孔内壁做了H7级公差设计，可与抽芯杆的导向套形成间隙配合，孔端预留的环形槽用于安装防尘密封圈，阻挡压铸过程中飞溅的铝屑、脱模剂雾气进入配合面，减少导向副的磨粒磨损，延长抽芯组件的维护周期。45度倾斜的安装立板是整个构件的设计核心，立板与主体筒身之间设置了三角形加强筋，筋板的厚度根据压铸机200吨锁模力对应的抽芯反力计算取值，可抵消斜向抽芯时产生的径向分力，避免筒身根部出现应力集中导致的断裂变形；立板上的四个通孔用于连接抽芯油缸的固定法兰，孔位的位置度公差控制在0.05mm以内，保证油缸输出轴与导向孔的同轴度，减少抽芯动作时的爬行现象。

　　从安装边界来看，构件整体的外轮廓尺寸适配模架宽度350-450mm的中小型压铸模具，安装时底板边缘与模架侧边的安全距离不小于20mm，预留出冷却水管、行程开关的布线空间，筒身的伸出长度不会与压铸机的动模座板发生运动干涉，合模时构件的最高点与定模型芯的安全间隙控制在5mm以上，避免合模过程中出现碰撞损伤。设计过程中针对压铸生产的高温工况，构件的转角位置全部做了R2-R3的圆角过渡，减少热应力集中导致的零件变形，所有外露的安装面都做了发黑防锈处理，适应压铸车间高温高湿、存在脱模剂腐蚀的生产环境。

　　在实际装配调试时，该构件可直接替换原有直装式支撑座，无需对模架进行二次加工，45度的倾斜角度刚好匹配常见的壳体压铸件侧凹特征的脱模角度，抽芯行程可根据产品的倒扣深度通过调整油缸伸出量适配，不需要额外更换支撑构件，能够有效缩短模具的改模调试周期，降低多品种小批量压铸件生产的工装成本。
