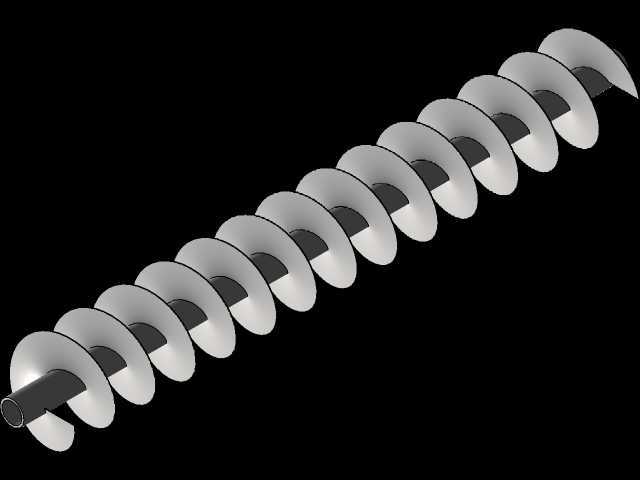

罗斯卡螺旋输送给料结构三维设计

　　在散料连续输送的工程场景里，螺旋输送结构一直是小空间内定量给料、短距离转运的核心执行部件，这款罗斯卡螺旋结构的设计，完全围绕粘性散料、颗粒粉料的无卡滞输送需求展开，没有多余的装饰性结构，每一处几何特征都服务于实际物料推送的工况要求。从结构组成来看，核心部件分为中心输送轴与等距连续螺旋叶片两部分，中心轴采用等直径圆钢截面设计，轴端预留的装配段可直接与驱动端的联轴器、减速机构输出端配合，不需要额外加装转接轴套就能完成动力输入，轴身与螺旋叶片的连接采用满焊贴合工艺，避免叶片与轴之间出现缝隙残留物料，长期运行也不会出现物料卡入接缝导致的叶片变形、轴体磨损问题。

　　螺旋叶片采用等螺距等外径的连续螺旋面设计，叶片的导程参数匹配常规散料的输送流速要求，叶片边缘做了小半径倒圆处理，既可以减少叶片推送物料时的切入阻力，也能避免尖锐边缘在装配、维护过程中造成划伤，叶片的厚度根据输送物料的磨琢性做了匹配选型，针对粮食、塑料粒子、轻度磨琢性工业粉料的输送场景，这个厚度参数可以保证长期运行下叶片不会出现过度磨损、变形塌边的问题。从安装边界来看，这款螺旋结构的整体外径适配常规规格的U型输送槽、圆管输送壳体，安装时不需要对标准输送壳体做额外的扩径、切削加工，中心轴两端的轴颈尺寸匹配常用的带座外球面轴承安装位，轴承位的同轴度公差控制在机械输送设备的通用要求范围内，装配后整根螺旋轴的径向跳动量可以控制在允许范围内，运行时不会出现叶片刮蹭壳体内壁的问题。在实际应用场景中，这类螺旋结构可以直接配套在小型储料仓的底部出料口，作为定量给料部件使用，也可以组装在封闭的输送管内，完成水平或者小倾角方向的散料转运，针对容易起拱、架桥的粘性物料，连续等距的螺旋面可以在转动过程中持续扰动出料口的物料，避免料仓出料堵塞，相比带式输送、斗式提升的结构，螺旋输送的全封闭壳体设计可以减少粉尘外溢，在食品加工、塑料改性、建材粉料输送的工况下，能更好的满足车间扬尘控制的要求。

　　设计过程中，螺旋叶片的展开下料尺寸经过反复校核，避免了叶片压制焊接后出现螺距不均、叶片扭曲变形的问题，每一圈螺旋面的升角都保持一致，保证物料在输送过程中流速均匀，不会出现局部物料堆积、推送力不均的情况，中心轴的长径比控制在合理范围内，即使是较长距离的输送段，配套中间吊挂轴承后也不会出现轴体绕度过大、运行抖动的问题。和普通的螺旋输送叶片相比，这款罗斯卡结构的螺旋面与中心轴的贴合角度做了优化，物料在推送过程中不会在叶片根部形成积料死角，输送含水率稍高的粘性物料时，也不会出现物料粘附在轴与叶片连接位置导致输送效率下降的问题，叶片表面的几何过渡平滑，没有突兀的凸台、焊缝凸起，减少了物料粘附的附着点，日常清理维护时只需要通入高压风或者清水冲洗，就能快速完成残留物料的清洁，适合在需要经常更换输送物料品种的生产场景中使用。

　　从动力匹配的角度来说，这款螺旋结构的运行阻力经过测算，常规工况下配套小功率减速电机就能驱动，不需要配置过大扭矩的驱动单元，能降低整套输送设备的制造成本与运行能耗，轴端的密封位尺寸适配标准的骨架油封、填料密封结构，可以根据输送物料的特性选择对应的密封形式，输送粉料时用骨架油封就能避免粉尘进入轴承位，输送有一定温度、湿度的物料时可以更换填料密封，延长轴承部件的使用寿命。在设备选型配套时，只需要根据实际输送距离、输送量要求，截取对应长度的螺旋轴段，搭配对应长度的输送壳体就能组装成完整的螺旋输送机，不需要重新做叶片的模具与下料设计，能大幅缩短非标输送设备的设计与生产周期，结构的通用性很强，既可以作为新设备的核心部件使用，也可以作为老旧螺旋输送机的替换备件，直接替换原有磨损变形的螺旋轴，快速恢复设备的输送能力。
