异形长杆式压铸连接承重支架结构

　　该异形长杆式压铸连接承重支架，主要应用在需要实现跨距连接、同时承担定向载荷的机械装配场景中，常见于小型动力设备的操纵联动机构、专用工装的定位支撑单元、轻型输送设备的侧装挂接组件等位置，核心作用是在两个存在高度差与水平偏移的安装点位之间，建立刚性的传力路径，同时兼顾装配空间的避让需求，避免周边运动部件发生干涉。

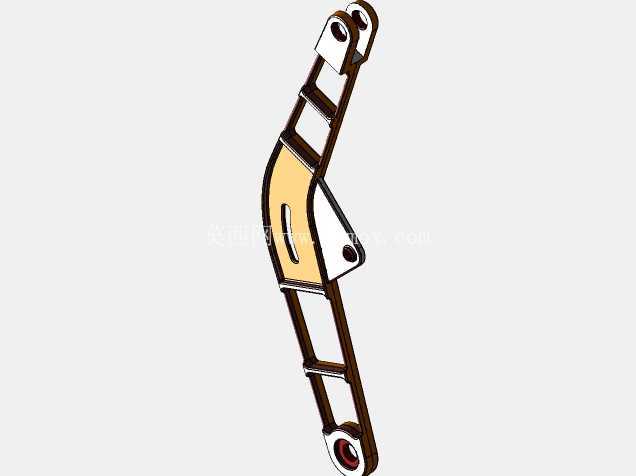

　　从功能特性来看，该支架采用一体化压铸成型结构，整体为变截面长杆形态，上端设置同轴双铰接孔位，孔位周边做了局部加厚的凸台结构，用于匹配铰接销轴的安装，承受铰接位置的交变剪切力，避免长期往复运动下孔位出现变形扩孔的问题；杆身中段采用框架式镂空设计，在保证整体抗弯截面模量满足载荷要求的前提下，尽可能削减零件自身重量，降低运动过程中的惯性冲击，同时镂空的框格结构也能减少压铸过程中的材料收缩变形，提升零件成型后的尺寸稳定性；杆身一侧设置的弧形贴合面，用于和配套的弧形限位件配合，实现支架摆动过程中的行程限位，贴合面的弧度经过匹配计算，和支架绕上端铰接点的摆动轨迹完全重合，保证限位过程中不会出现卡滞；下端设置的带衬套安装孔，用于和终端执行构件连接，孔内预留的衬套安装位可以嵌入耐磨铜衬套，降低铰接转动过程中的磨损，延长构件的整体使用寿命。

　　设计过程中，首先根据两端安装点的相对位置确定了杆身的整体走向，避开周边35mm范围内的所有运动部件包络空间，上端双铰接孔的中心距设定为12mm，孔内径统一为8mm，适配标准M8铰接销轴的装配公差，孔位端面的平面度控制在0.05mm以内，保证铰接装配后销轴不会出现偏斜；杆身的截面宽度从上端的18mm逐步过渡到下端的14mm，壁厚均匀控制在2.5mm，符合压铸工艺的壁厚均匀性要求，避免出现壁厚差过大导致的缩孔、冷隔等压铸缺陷；中段镂空的框格之间设置了横向加强筋，筋宽2mm，和杆身主体圆弧过渡，减少应力集中的风险；侧面的弧形限位面和上端铰接孔的同轴度控制在0.1mm以内，保证摆动过程中限位面和配套限位块的接触间隙均匀，不会出现局部硬摩擦。

　　安装边界方面，该支架绕上端铰接点的最大摆动角度为32度，摆动过程中杆身最外侧的运动包络半径为126mm，安装时需要保证该包络范围内没有其他固定构件，下端安装孔的中心到上端铰接孔中心的直线距离为118mm，装配时下端连接构件的安装端面需要和支架下端面保持0.2-0.5mm的间隙，避免转动过程中出现端面摩擦；支架整体的材质采用压铸铝合金，表面做喷塑处理，兼顾轻量化需求和户外使用的防腐蚀能力，额定承载的静态纵向载荷为120N，动态交变载荷下的疲劳寿命不低于10万次循环，能够满足常规轻型机械操纵机构的使用要求。在实际装配调试过程中，需要注意上端铰接销轴的锁紧力度，避免过紧导致支架转动卡滞，也需要避免过松导致铰接位置出现旷量，影响传动精度；下端衬套压装时需要保证衬套端面和支架孔位端面齐平，压装后需要对衬套内孔做二次铰孔，保证内孔和销轴的配合间隙在0.03-0.06mm之间，兼顾转动灵活性和传动精度。
