三角板带筒式机械安装连接支座

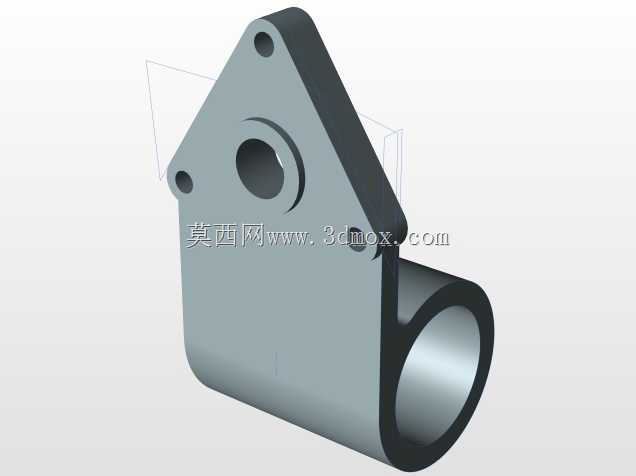

这类带侧置筒套的三角结构支座，在轻工输送线、小型工装夹具的铰接支撑场景中应用十分广泛，多数时候作为摆臂构件的固定基座使用，承担摆臂回转过程中的径向载荷与小幅轴向窜动限位。从结构设计逻辑来看，主体采用三角板式构型并非随意选择，三角形的力学稳定性可以在控制零件整体重量的前提下，最大化提升安装面的抗形变能力，三个分布在三角端角的安装孔，能够形成稳定的三点固定面，避免单螺栓固定带来的转动偏移问题，安装时孔位与设备架体的预设螺柱对齐后，通过标准紧固件锁紧即可完成基座固定，不需要额外加工适配沉台，适配多数常规型材架体的安装平面。侧置的筒套结构是整个零件的核心功能区，筒体内孔为精加工面，表面粗糙度控制在适配滑动轴承或者无油衬套的区间，内部可以直接穿装铰接销轴，与摆臂类活动构件形成回转副，筒套的轴向长度经过匹配计算，既保证足够的销轴接触长度来分散接触面压，又不会因为过长导致零件整体占用空间超出安装边界，筒体与三角主板的衔接位置做了加厚过渡处理，避免应力集中导致的焊缝或者基体开裂问题，在承受摆臂往复摆动带来的交变载荷时，过渡区不会出现应力断裂的隐患。主板面上的大尺寸台阶孔，并非用于穿装紧固件，多数场景下是作为避让孔使用，给后方的传动轴、传感器走线或者其他凸起构件留出安装空间，台阶结构可以适配防尘盖或者密封端盖的安装，避免粉尘、切削液进入铰接区域磨损衬套。从安装边界来看，零件整体外轮廓没有突兀的凸起结构，三角板的斜边做了倒角处理，安装时不会与周边的管线、相邻构件发生干涉，筒套的外圆直径与主板厚度的比例经过优化，在满足强度要求的前提下，尽可能压缩了零件的整体宽度，适合在设备内部安装空间局促的铰接点位使用。实际选型适配时，需要重点核对三个安装孔的孔距尺寸、筒体内孔的直径公差以及筒体轴线到安装面的垂直距离，这几个参数直接决定了摆臂的回转半径与安装适配性，如果孔距偏差超过允许范围，会导致安装时强行锁紧产生装配内应力，长时间运行后容易出现基座变形或者紧固件断裂的问题。这类支座的建模过程中，需要重点关注过渡圆角的处理，尤其是筒体与主板衔接的位置，不能直接做直角衔接，否则在有限元分析时会出现明显的应力集中点，不符合实际工况的强度要求，同时安装孔的端面需要做凸台处理，保证安装时紧固件的压紧面平整，避免因为板面平面度误差导致锁紧力不足。
