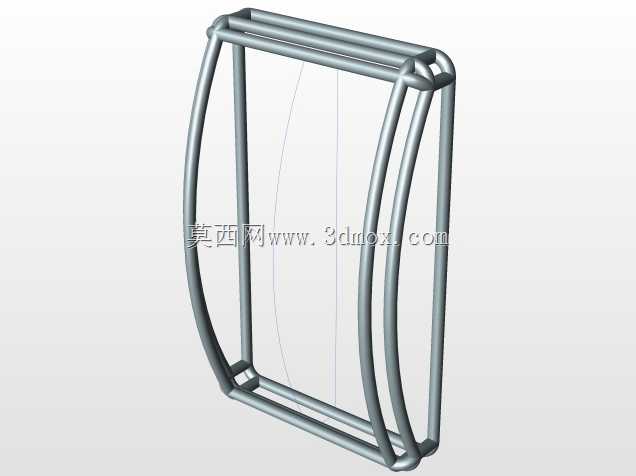

弧形弯管组合式防护框架结构设计

这类弯管组合框架多应用在小型设备外围防护、便携载物托架、户外设施侧边围挡场景中，日常能在小型清洁设备外框、移动置物架侧边、轻型输送线侧防护栏上看到同结构设计的身影。实际使用中，这类框架主要承担外围防撞、结构支撑、部件挂载的作用，弧形侧边的设计并非单纯为了造型美观，而是在人员频繁经过的作业场景下，避免直角管端磕碰划伤作业人员，同时弧形轮廓能在受到侧向撞击时，通过管材自身的微变形卸去部分冲击力，相比直角焊接框架的应力集中问题，弧形过渡段的抗侧向冲击性能提升明显。设计阶段首先要确认框架的安装边界，整体外轮廓要适配内部容纳的核心部件尺寸，上下平直段的管材间距要匹配安装点位的孔位距离，侧边弧形段的曲率半径不能过大，否则会占用过多侧向安装空间，也不能过小，过小的弯管曲率会导致管材弯折处出现瘪管、壁厚减薄超差的问题，常规圆管弯折的曲率半径一般控制在管材外径的2.5到3倍区间，能保证弯折处的圆度与结构强度。框架整体采用多根平行管材拼接的结构，相比单根管材弯制的框架，多管平行结构的抗扭刚度更高，在框架受到斜向作用力时，多根管材能共同分散载荷，避免单管受力出现永久变形。管材衔接的端部采用相贯线切口焊接，拼接处的焊缝沿着管材贴合轮廓布置，既保证连接强度，也能避免焊疤突出影响后续的表面喷塑或包覆处理。安装层面，框架上下平直段预留的安装面要与内部设备的安装基座完全贴合，安装孔位采用长圆孔设计，抵消管材焊接带来的尺寸累积误差，降低现场装配的对位难度。这类框架的管材选型多采用壁厚1.2到2mm的无缝钢管或铝合金管，根据使用场景的载荷要求调整壁厚，若用于需要频繁移动的设备托架，优先选用铝合金管材降低整体自重，若用于固定工位的防护框架，选用钢管材质提升抗冲击能力。设计时还要考虑框架的边角处理，所有管材的端口都要做封头处理，避免管内进入杂物造成锈蚀，同时端口打磨圆滑，不存在锐边毛刺。在实际建模过程中，要先绘制整体的轮廓中心线，确认弧形段的曲率与平直段的长度匹配安装空间后，再沿中心线扫描生成管材实体，之后对衔接处做相贯线裁切，检查拼接处的贴合间隙，保证后续焊接工序的可操作性，避免出现缝隙过大导致的焊接虚焊问题。
