杠杆式铰接安装连接支座结构设计

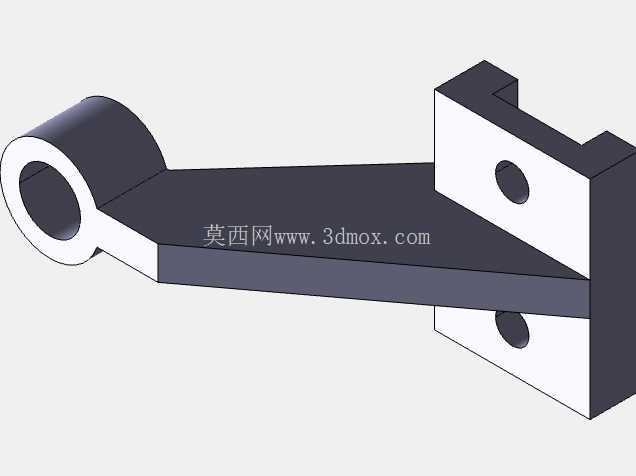

　　在各类轻工自动化输送线、小型工装夹具的执行端，这类带铰接端的杠杆式连接支座是十分常见的传力构件，日常接触到的工位挡停机构、小型连杆式压紧单元里，都能见到同结构原理的零件身影。它的核心作用是把驱动端的直线或者摆动动力，通过自身的杠杆比放大或者改变传力方向，最终传递到执行工位，完成工件的挡停、压紧或者位置切换动作。从结构本身来看，零件左端的卷制铰接孔是整个构件的转动基准，这个孔的内径尺寸需要和配套的铰接销轴做间隙配合，装配后既要保证转动时无卡滞，也要控制径向窜量在0.02-0.05mm区间，避免长期往复摆动出现铰接间隙过大导致的工位定位偏差。

　　连接臂的截面做了等厚度的变宽度设计，从铰接端到右侧安装座的过渡段做了平滑的斜角过渡，没有出现直角应力集中的结构，这是因为这类杠杆件在工作时会承受周期性的交变载荷，应力集中位置很容易在数万次往复动作后萌生疲劳裂纹，平滑过渡的结构能把工作应力均匀分散到整个臂身截面，不需要额外增加臂身厚度就能满足疲劳强度要求，也能控制零件整体重量，降低驱动端的负载。右侧的双夹板式安装座是和执行构件连接的接口，两块平行的夹板上各开了一个同轴的安装孔，装配时可以把执行构件的连接端嵌入两块夹板之间，再穿入锁紧销轴完成固定，这种双夹板的连接结构相比单耳式连接，抗侧向载荷的能力要强很多，即使执行端受到偏载力，也不会出现连接销轴弯曲变形的问题。

　　做三维建模的时候，首先要确定铰接孔中心到右侧安装孔中心的中心距，这个尺寸直接决定了杠杆的传力比，是整个零件最核心的设计参数，需要结合驱动端的输出力和执行端需要的工作压力来核算，中心距偏差要控制在±0.03mm以内，否则实际传力比和设计值出现偏差，会导致执行端出力不足或者驱动端过载。建模时要注意铰接孔的端面和臂身侧面的垂直度，还有右侧两个安装孔的同轴度，这两个形位公差如果超差，装配后会出现转动卡滞、连接螺栓受力不均的问题。

　　零件的安装边界需要提前核算：铰接端的外圆直径决定了配套铰接座的开口尺寸，要保证零件在整个摆动行程内，铰接端外圆不会和铰接座的内壁发生干涉；右侧双夹板的间距要和配套执行构件的连接端厚度匹配，预留0.1-0.2mm的装配间隙，方便安装时的对位调整；臂身的下边缘在最大摆动角度下，要和下方的安装基板预留至少3mm的安全间隙，避免动作过程中出现刮蹭。这类零件一般选用45号钢作为毛坯材料，加工完成后做调质处理，硬度控制在HB220-250区间，兼顾强度和韧性，铰接孔和安装孔的内表面做粗糙度Ra1.6的精加工，减少和销轴配合时的磨损，延长零件的使用寿命。在实际设备调试中，如果发现杠杆动作时有异响，除了检查销轴的润滑情况，还要核查臂身的平行度是否达标，有没有出现加工变形导致的运动干涉，这类小零件虽然结构不复杂，但作为传力路径上的核心构件，加工精度和结构合理性直接影响整套机构的运行稳定性。
