带叉形安装位的铰接式连接支座结构

项目分类:通用五金配件 发布时间:2026-06-29 ID:1191995
  • 带叉形安装位的铰接式连接支座结构

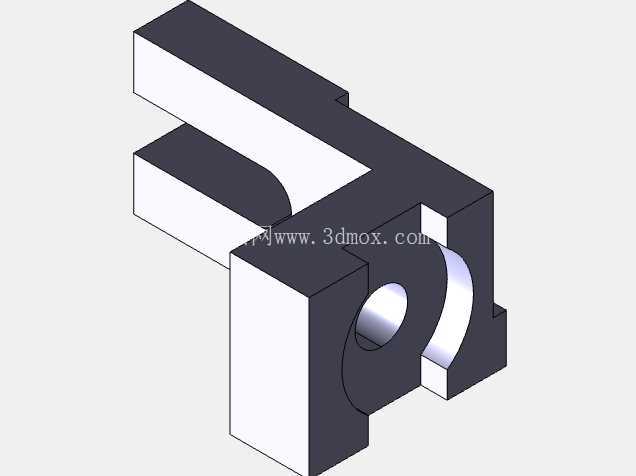

这类带叉形安装位的铰接支座,在自动化生产线的连杆传动机构、小型工装夹具的翻转定位模块、物流输送线的挡停摆臂组件中都有广泛应用,核心作用是实现两个相对运动构件之间的铰接支撑,同时通过叉形结构提供稳定的安装限位,避免铰接副在受侧向力时出现偏载磨损。从结构设计逻辑来看,主体采用方块式基座作为承载基础,一侧伸出的平行叉臂结构预留了足够的摆动空间,可供配套的摆杆、连杆类零件在叉臂间隙内完成设定角度的往复转动,叉臂端部的半圆避让槽是为了适配铰接销轴的安装,同时减少加工时的应力集中,避免尖角位置在长期交变载荷下出现开裂。基座侧端的同轴通孔是铰接副的核心安装位,孔壁的加工精度直接决定了铰接转动的顺畅度,设计时需要根据配套销轴的公差选择合适的配合等级,通常轻载场景下选用间隙配合,重载冲击场景则需要考虑加装铜套或者滚针轴承来提升耐磨性能。

在实际安装边界上,基座的底面为主要安装基准面,设计时保证了足够的平面度,可通过螺栓直接固定在设备的安装基板或者型材架上,叉臂的开口宽度需要严格匹配配套连接件的厚度,预留0.1-0.2mm的装配间隙,既避免安装时出现卡滞,也能减少运动过程中的侧向窜动。通孔的轴线与基座安装面的平行度、与叉臂对称面的垂直度是关键形位公差,若公差超差,会导致铰接件转动时出现别劲现象,长期运行会加剧销轴和孔壁的磨损,甚至出现运动卡滞导致设备停机。这类支座在设计时没有采用多余的减重结构,是因为多数应用场景下它需要承受一定的径向载荷和冲击载荷,实心的方块结构能提供足够的结构刚性,避免受力时出现形变影响铰接精度。

从建模逻辑来看,绘制这类零件时优先以安装底面为第一基准,先拉伸出主体方块结构,再通过切除命令做出叉臂的间隙和端部的半圆避让,最后完成铰接通孔的切除,建模过程中需要注意各特征之间的几何约束,保证通孔轴线与各基准面的位置关系准确,叉臂的两个内侧平面要保持平行,避免后续出工程图时出现尺寸冲突。在实际选型应用中,这类支座的尺寸需要根据配套连杆的受力大小来确定,通孔直径决定了可适配的销轴规格,叉臂的厚度决定了铰接副的承载能力,若应用在有粉尘或者切削液的场景,还可以在通孔外侧加装密封端盖,避免杂质进入铰接面加速磨损。不同于一体式焊接支座,这种机加工式的铰接支座尺寸一致性更好,装配精度更高,适合在对运动精度有一定要求的自动化设备中使用,不需要现场配焊,直接通过螺栓安装即可完成装配,能有效缩短设备的组装调试周期。
