适配支架配套可调孔径光学光阑组件

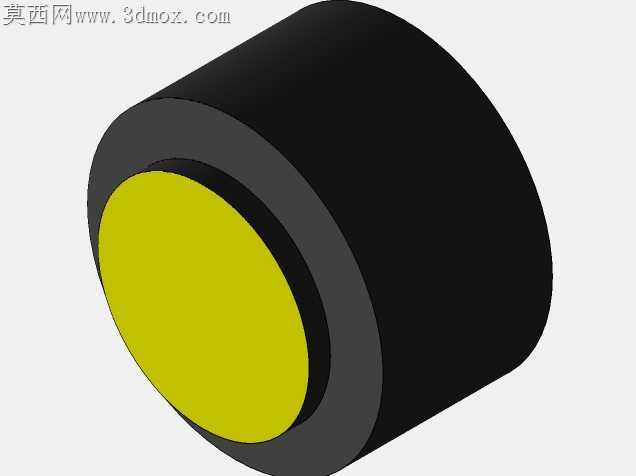

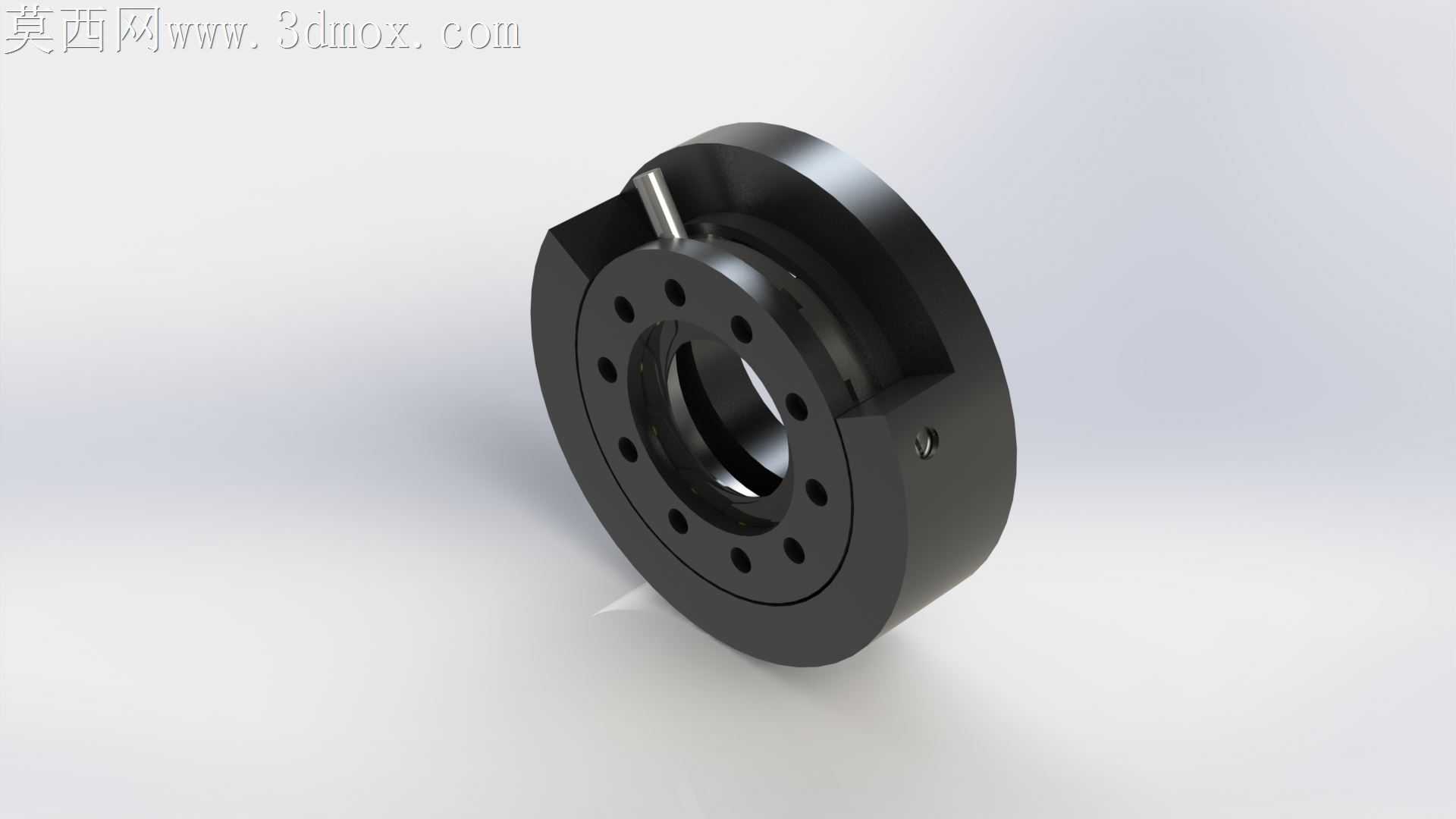

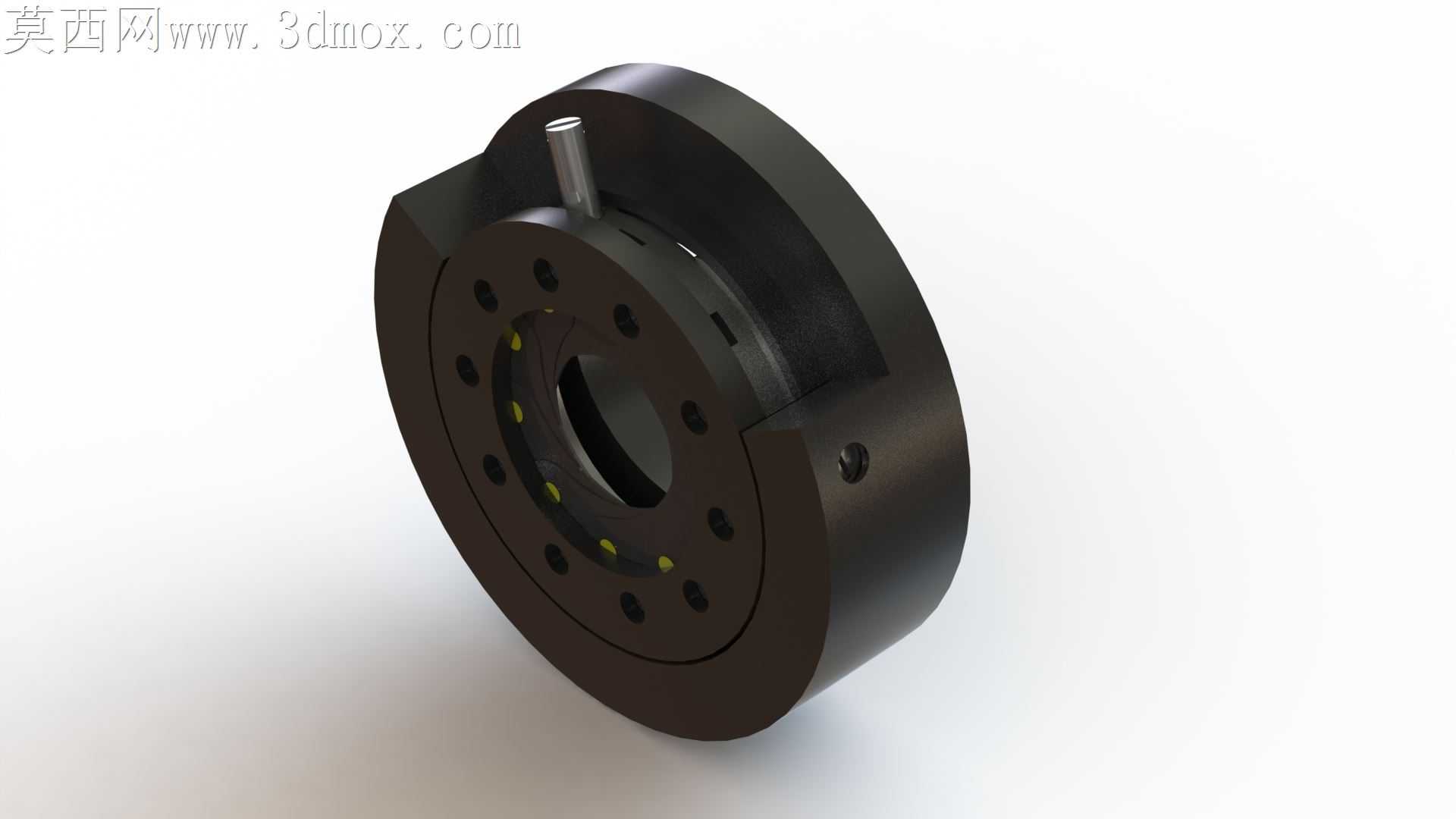

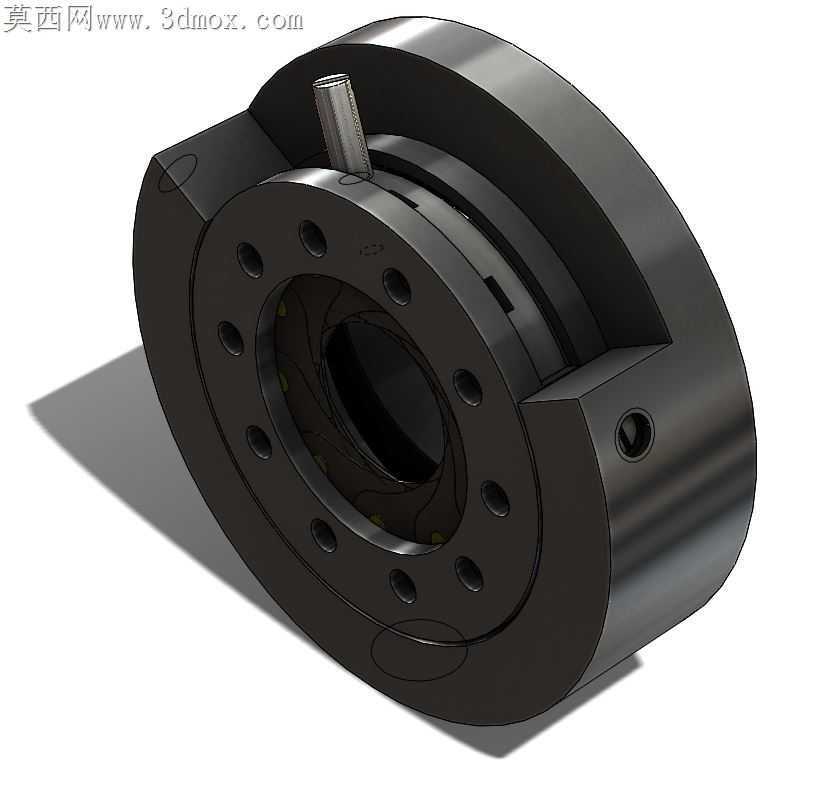

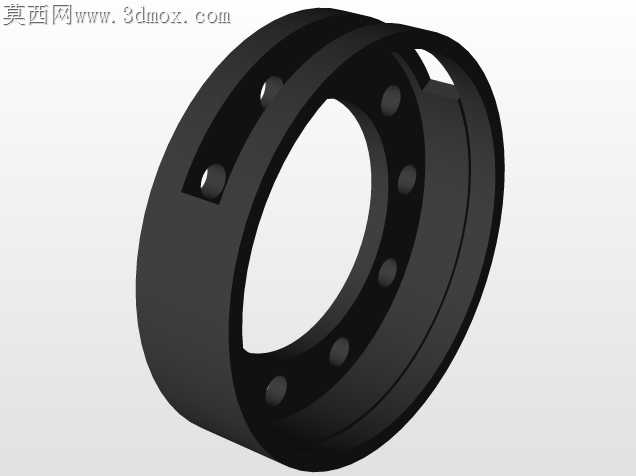

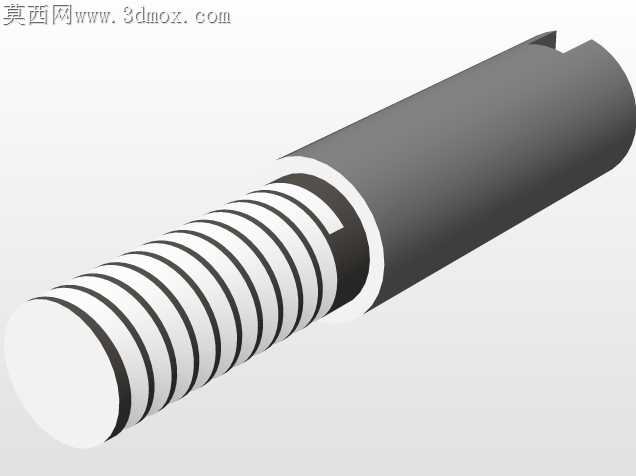

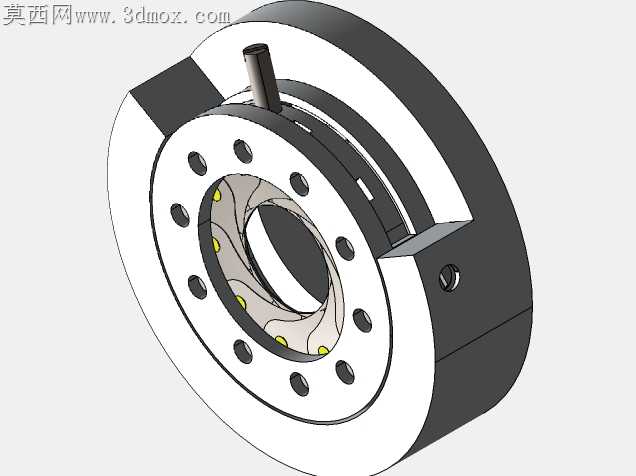

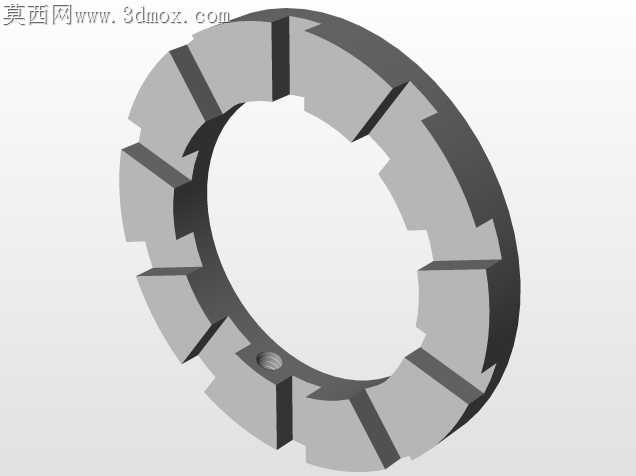

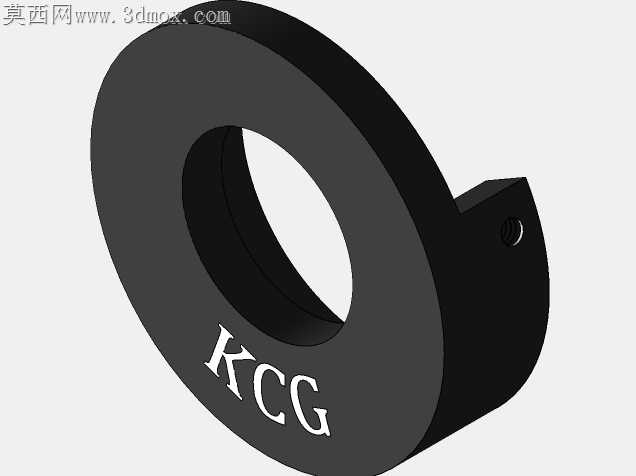

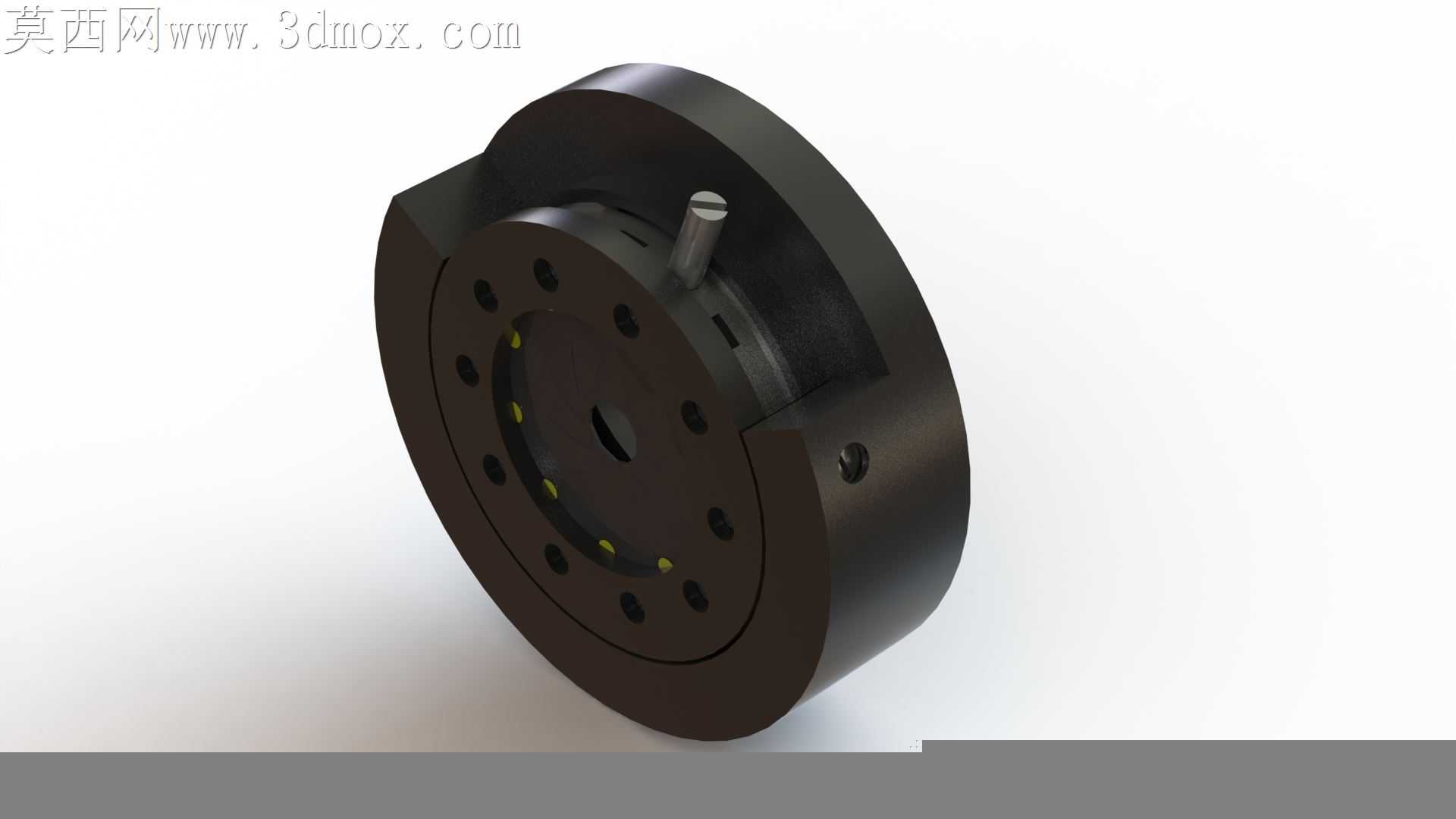

光学系统调试现场常遇到光阑叶片卡滞、调节旋钮阻尼不均的问题，这款光阑在结构设计时就把加工适配的细节落到了每一处配合面上。外圈安装法兰上的沉孔采用等距排布，孔位公差控制在±0.02mm以内，和适配器支架对接时不需要额外配打定位销，普通台钻加工的安装孔就能直接适配，不会出现孔位错位导致的光轴偏移问题。调节拨杆的安装槽做了0.1mm的让位间隙，既不会因为间隙过大出现调节空程，也不会因为过盈配合导致拨杆转动卡涩，拨杆头部的滚花纹理采用0.3mm间距的直纹，加工时用普通滚花刀一次成型，不需要后续二次打磨去毛刺，手指拨动时的阻尼感刚好适配实验室调试时的精细调节需求。叶片转轴的安装孔位做了倒角处理，装配时叶片销轴可以顺畅滑入孔位，不会因为孔口锐边刮伤销轴表面的氧化层，长期调节也不会出现锈涩卡滞的问题。光阑内圈的通光孔边缘做了发黑消光处理，加工时采用常温发黑工艺，不需要高温烘烤导致叶片变形，消光层的附着力足够应对日常实验室的温湿度变化，不会出现反光杂斑影响成像质量。外圈壳体的接缝处采用0.05mm的止口配合，装配后接缝均匀一致，没有明显的台阶差，既可以阻挡外界灰尘进入叶片腔，也不会因为配合过紧导致壳体装配时出现应力变形，挤压内部叶片导致调节不畅。最大10mm的孔径调节范围刚好覆盖常规光学实验的通光需求，叶片闭合时的缝隙控制在0.01mm以内，完全挡光时不会出现漏光缝隙，不需要额外加装遮光垫片。壳体侧面的紧定螺丝孔做了沉台处理，紧定螺丝锁紧后不会突出壳体表面，安装到支架上时不会和相邻的光学元件产生干涉，整个组件的所有外露棱边都做了R0.2的圆角处理，装配和调试时不会划伤手指，也不会刮伤相邻的光学镜片表面。
