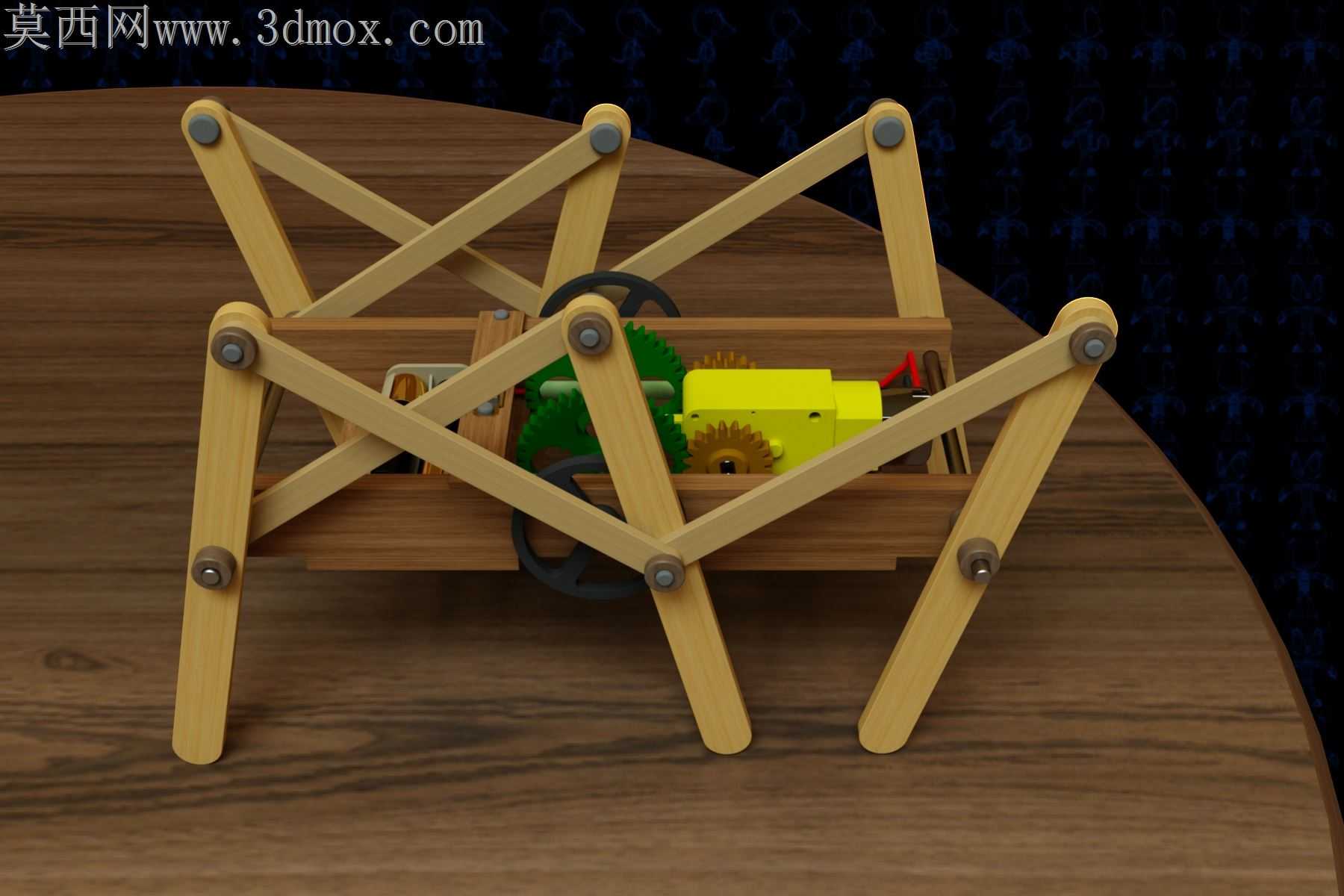

木质多足连杆步行机械装置

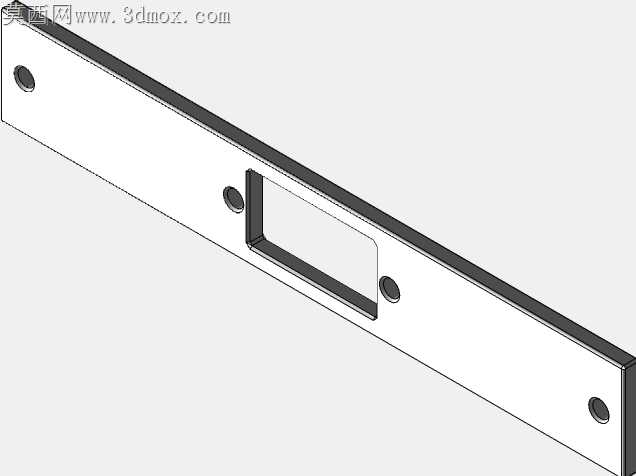

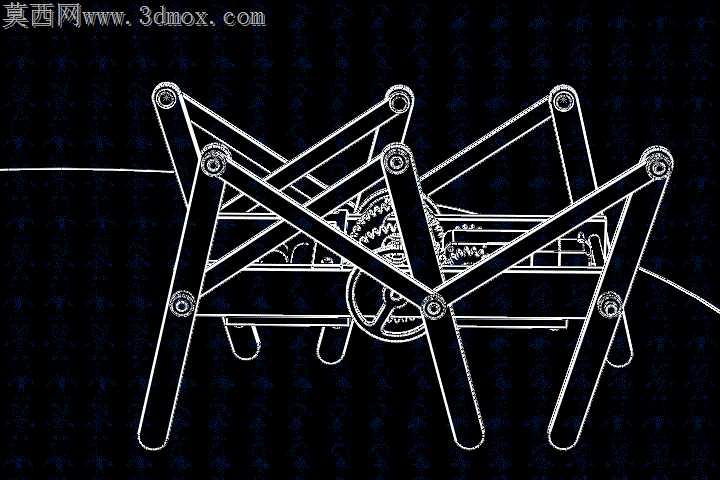

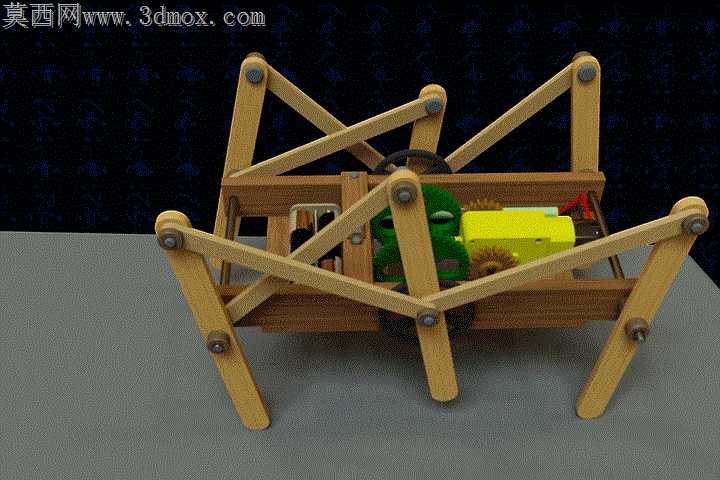

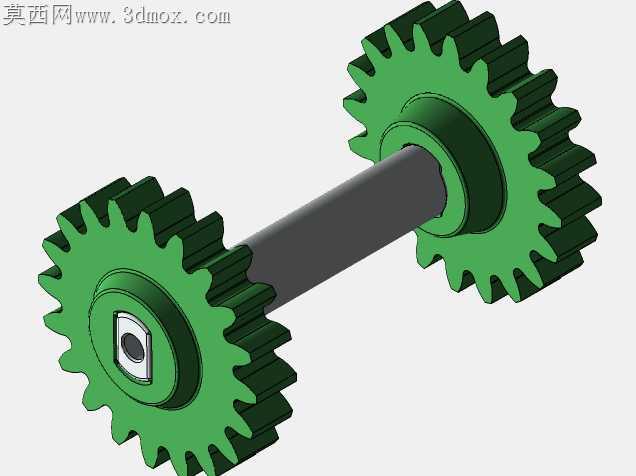

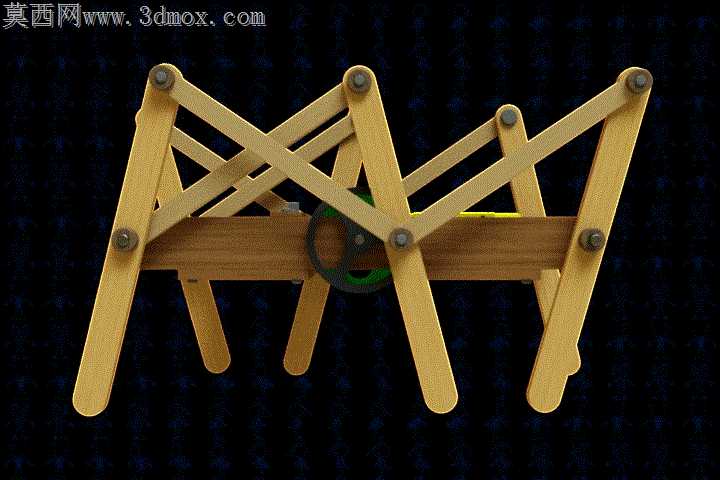

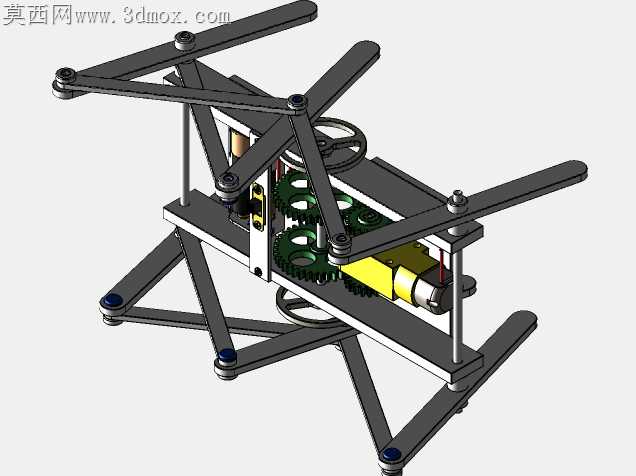

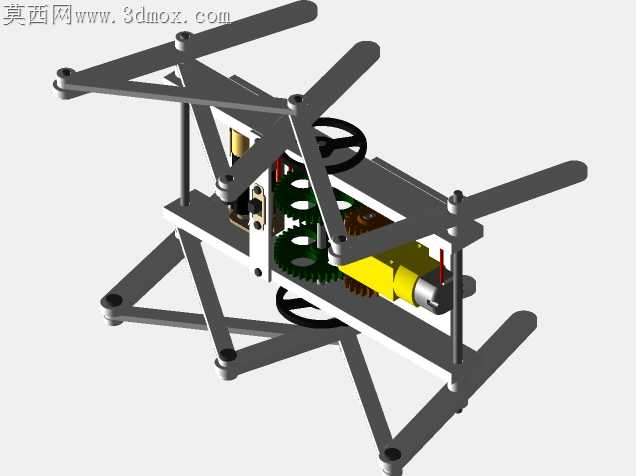

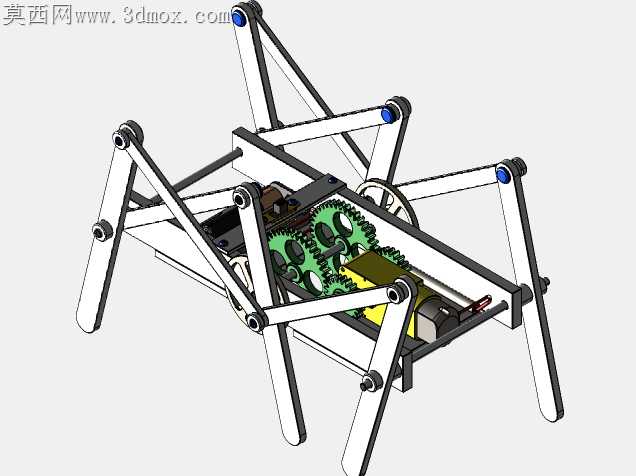

木质杆件的加工公差控制是这类步行装置落地的核心痛点，木材本身的各向异性会让钻孔位置的偏差直接放大到足端轨迹偏移，单根支腿上三个铰接孔的同轴度如果超过0.1mm，整机组装后就会出现卡滞、单腿拖地的问题，甚至会在连续运转时出现杆件劈裂的隐患。这套步行机构的连杆铰接点全部采用金属轴套嵌套在木质杆件的钻孔内，避免木质孔壁反复受交变载荷出现磨损松旷，轴套与木孔采用过盈压装，压装前对木孔内壁做浸胶固化处理，能把铰接位置的耐磨寿命提升四倍以上。动力输出端的齿轮组与连杆驱动轴的同轴度预留了0.05mm的调整间隙，不用追求绝对同轴，反而能抵消木质机架受力后的微变形，避免齿轮啮合时出现卡齿或异响。六条支腿的相位差严格按照120度间隔排布，每侧三条腿交替支撑，重心转移的轨迹刚好落在支撑三角形的形心范围内，不会出现行进中侧翻的问题，哪怕是在稍有起伏的粗糙台面上，支腿端部的圆弧倒角也能自适应找正接触点，不会出现卡滞。机架部分的木质横梁采用榫卯加螺丝双重固定，榫卯承担横向剪切力，螺丝承担纵向拉脱力，比单纯用螺丝连接的机架抗扭刚度提升60%，不会因为连杆往复拉扯出现机架散架的问题。驱动电机的安装座预留了长条形调节孔，能随时调整齿轮啮合的侧隙，避免木质机架温湿度变形后齿轮啮合过紧烧坏电机。支腿杆件的端部做了倒圆角处理，没有尖锐棱角，作为教学演示或玩具使用时也不会划伤手部，所有铰接螺丝的预紧力都调整到杆件能自由转动但无轴向窜动的状态，不会因为运转震动出现螺丝松脱。这套机构没有复杂的曲面零件，全部是杆类、板类零件，普通的小型加工设备就能完成制作，非常适合作为机械原理实训的实操项目，能让学习者直观理解连杆机构的轨迹生成、多足步态的相位配合、公差配合的实际取舍逻辑，不用依赖高精度加工设备就能做出能稳定行走的实物，能把课本上的连杆机构运动原理转化为可触摸、可调试的实际装置，调试过程中还能直观观察到公差累积、结构刚度对整机运动的影响，比纯软件仿真的实训效果更具象。
