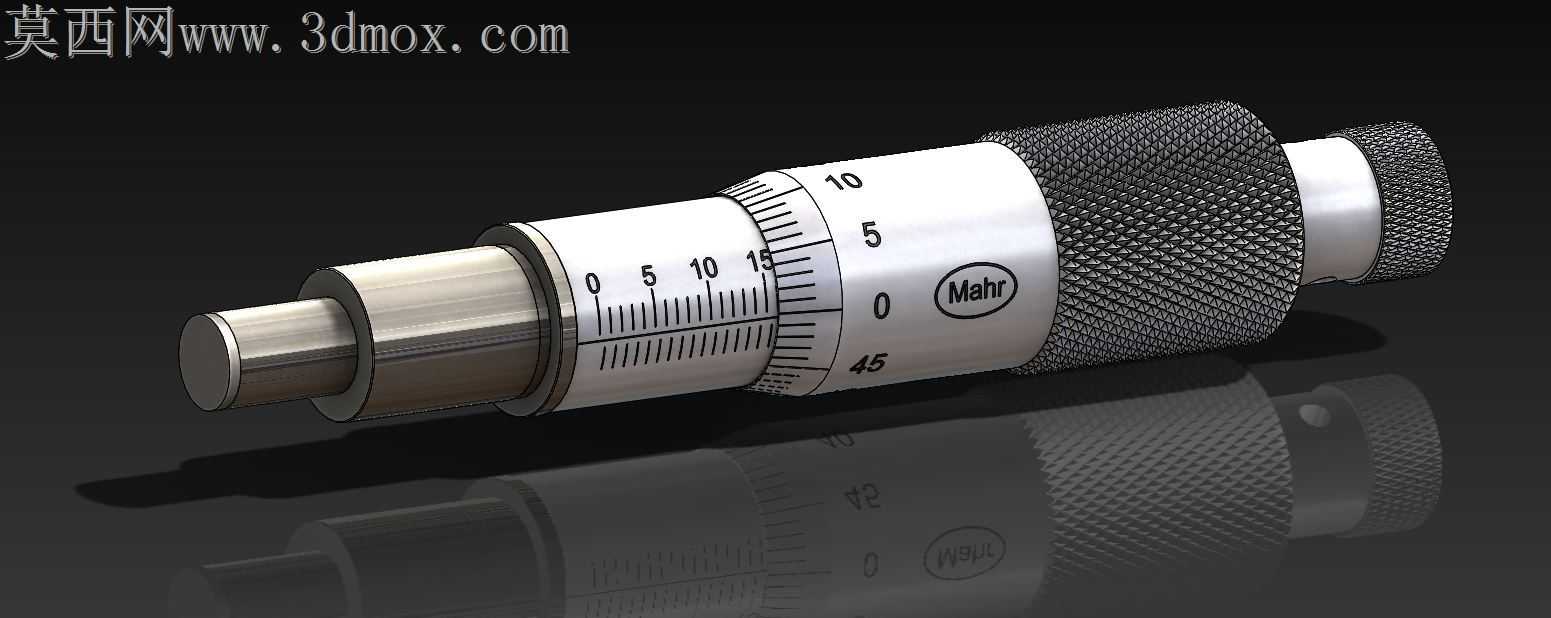

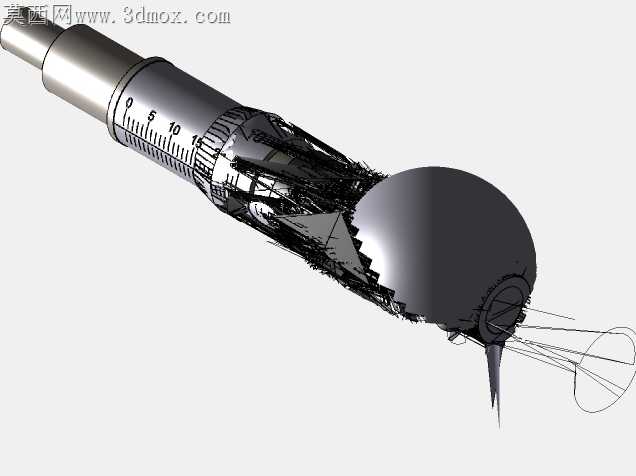

高精度Mahr品牌46h系列微分测微头结构

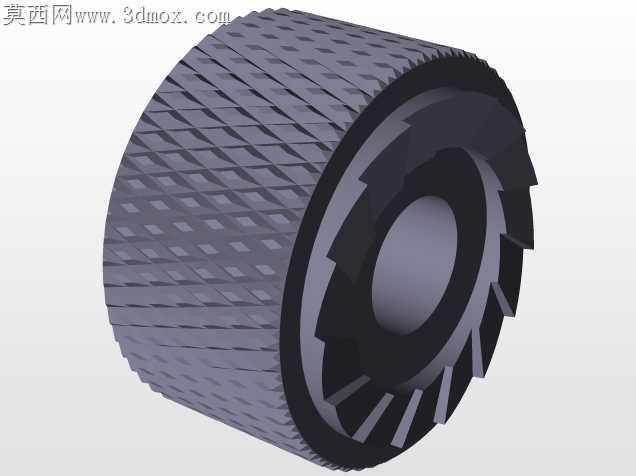

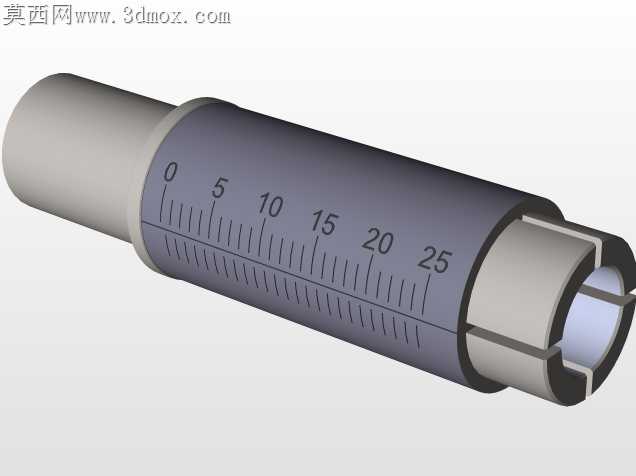

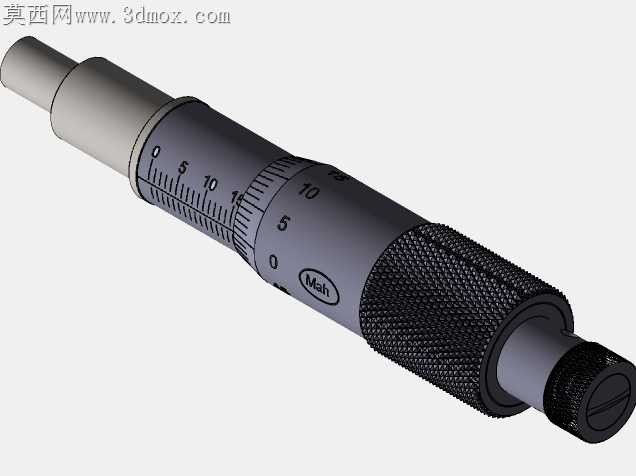

车间里日常用的普通测微头常出现锁紧后测杆微窜、刻度筒转动卡滞的问题，根源多是螺纹副配合间隙与滚花握持段的同轴度偏差没控制好，这款测微头的结构设计刚好把这些加工与使用中的痛点做了针对性处理。滚花握持段的网纹采用等距斜纹滚压成型，滚压深度控制在0.12mm到0.15mm之间，既不会因为纹路过深硌手，也能保证沾少量切削液时仍有足够摩擦力，不会出现微调时打滑的情况。固定刻度筒与活动微分筒的配合间隙留了0.02mm的均匀环隙，筒壁边缘做了0.1mm的倒角过渡，既避免长期转动后积尘卡滞，也不会因为间隙过大出现读数视差。测杆的导向段采用了两段式圆柱导向，靠近测头的一段长度是直径的2.5倍，靠近螺纹副的一段做了卸荷槽设计，能抵消螺纹副加工时的同轴度误差，避免测杆伸缩时出现别劲的情况，哪怕是全行程伸缩，测头的径向跳动量也能控制在微米级。Mahr标识的刻印位置选在固定刻度筒的非读数区，刻印深度0.08mm，不会因为标识凸起影响微分筒转动，也不会因为刻印过浅在长期使用后被磨掉。测头端面采用硬质合金镶片，镶片与测杆本体的过盈配合量控制在0.03mm，镶装后端面做了镜面研磨，平面度误差小于0.1μm，保证测量时接触可靠，不会因为端面磨损出现测量误差。微分筒上的刻度线采用激光蚀刻，线宽0.08mm，刻度线深度均匀，填漆后不会溢出到刻度线外，读数时不会因为线条模糊出现误判。尾部的测力调节装置采用恒力弹簧结构，弹簧刚度经过匹配，当测力达到5N到8N的区间时会发出清脆的棘轮声响，避免不同操作人员使用时测力不一致带来的测量误差。锁紧装置采用侧向顶丝结构，顶丝端面做了铜垫镶嵌，锁紧时不会在测杆表面压出凹痕，长期使用也不会因为锁紧损伤影响测杆的滑动顺畅度。各零件的配合公差都经过匹配，固定配合面采用H7/p6的过盈配合，活动配合面采用H7/g6的间隙配合，既保证装配后整体结构紧凑无松动，也保证活动部件转动伸缩顺滑无卡滞。哪怕是长期在车间多尘、有少量切削液飞溅的工况下使用，只要定期做简单清洁，测微头的精度保持性也能满足日常精密测量的需求，不会因为结构设计的缺陷提前出现精度损失。
