精密注蜡器喷嘴结构三维设计

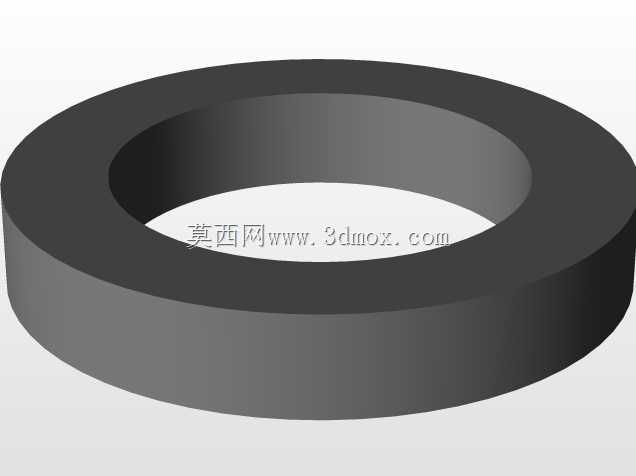

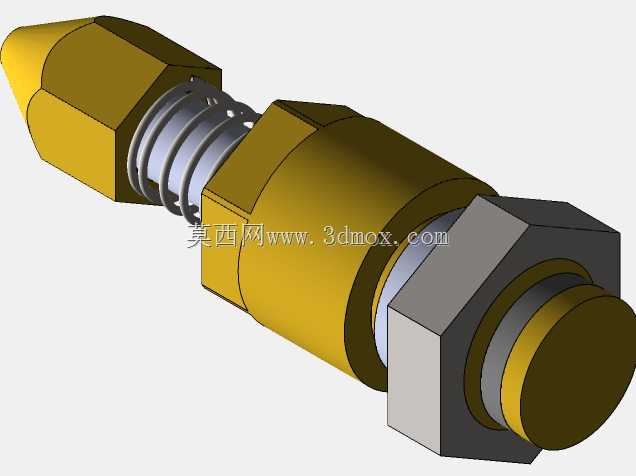

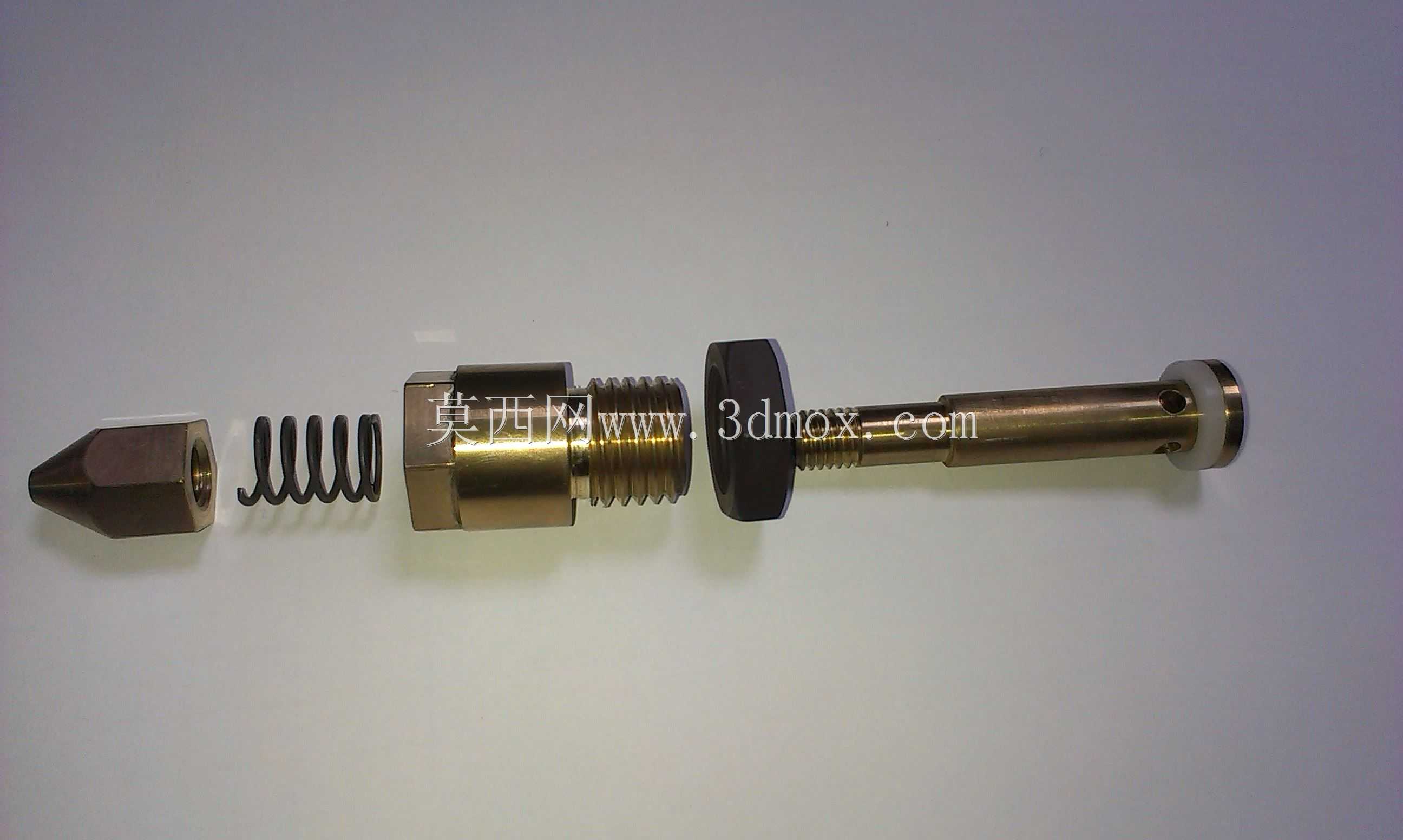

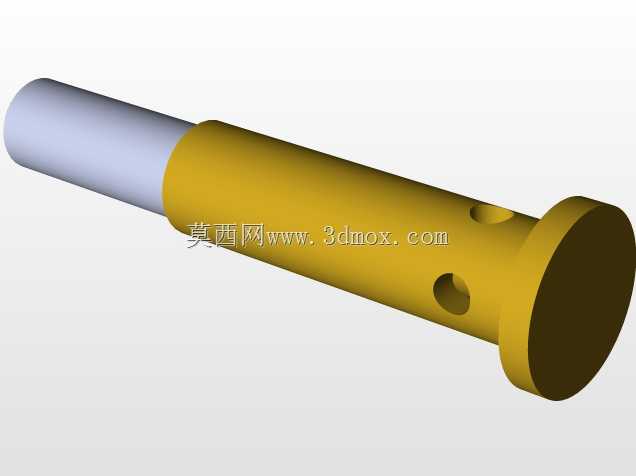

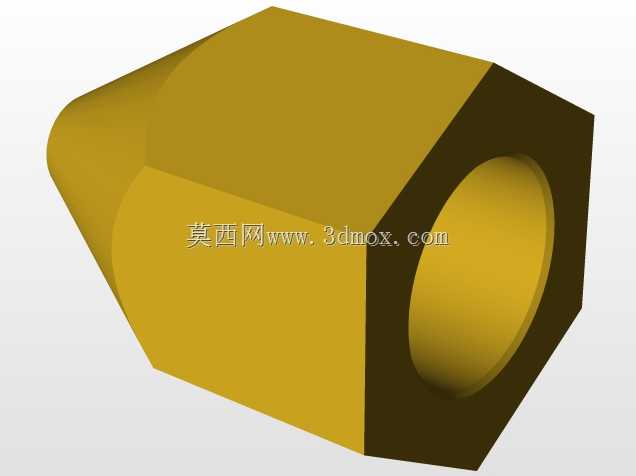

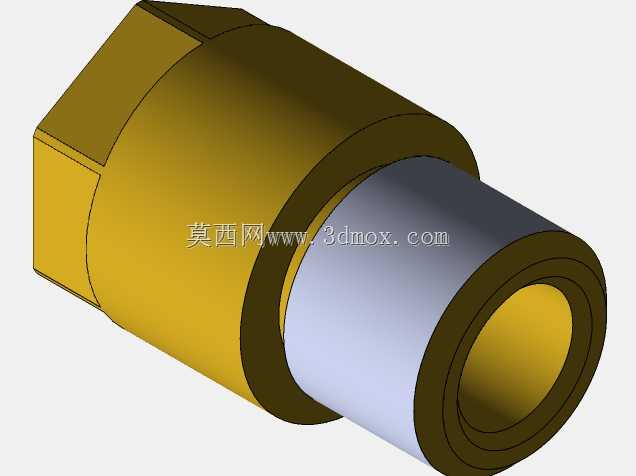

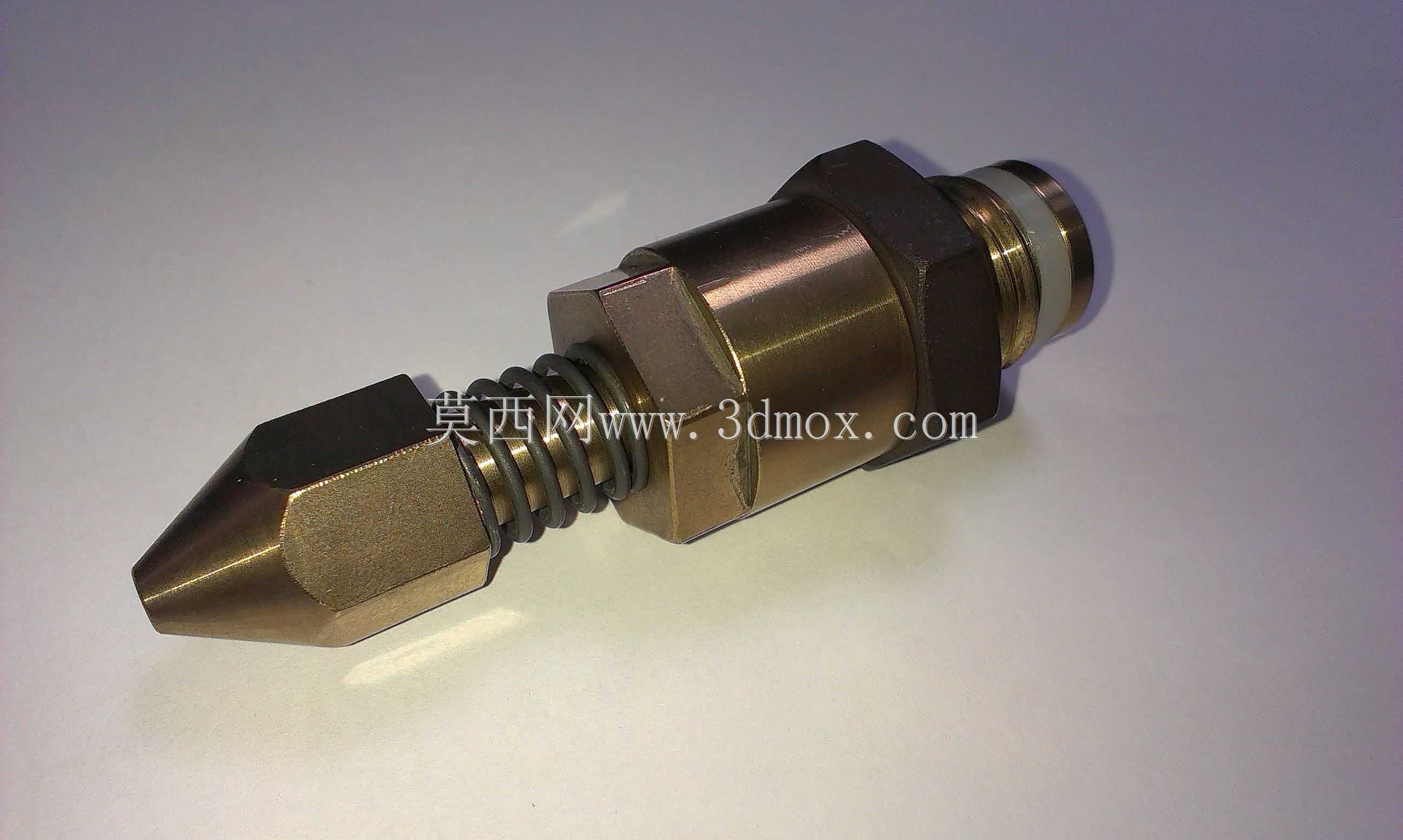

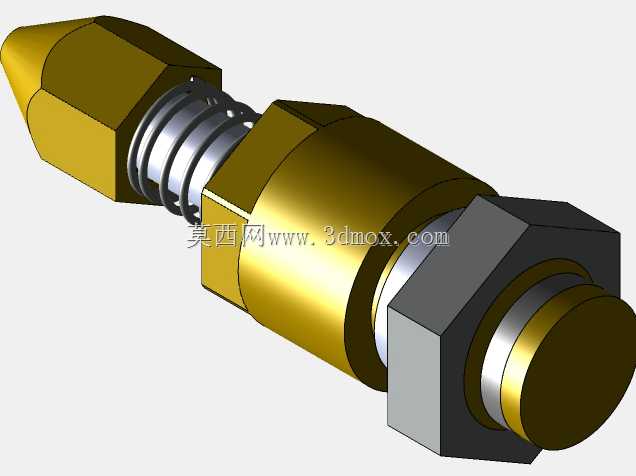

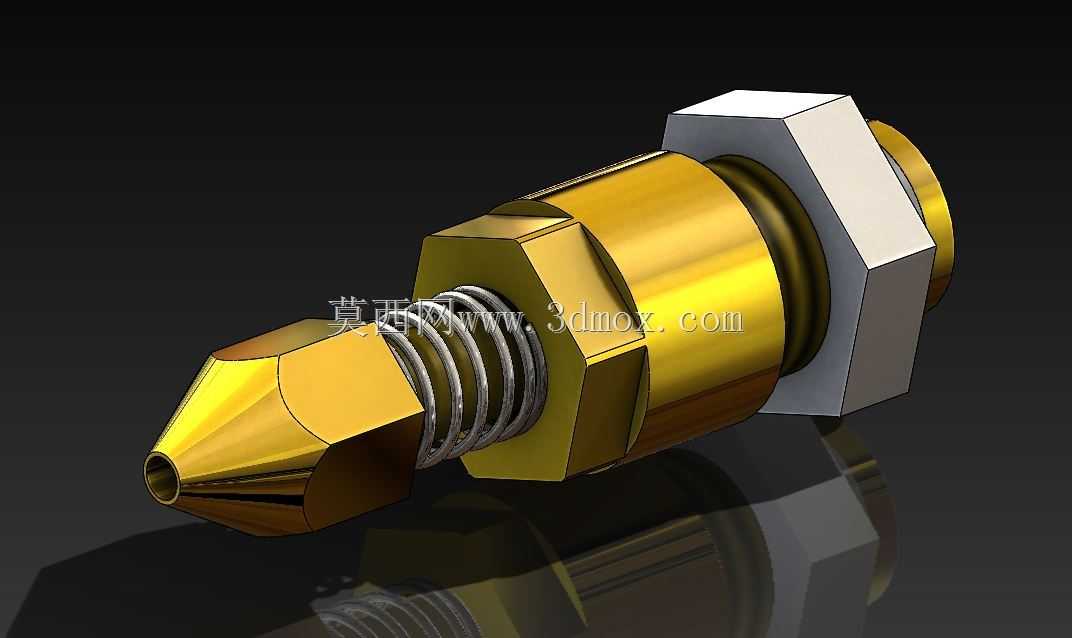

该注蜡器喷嘴是熔模精密铸造工艺中注蜡工序的核心执行部件，主要应用于失蜡铸造生产线的注蜡工位，配套安装在自动或手动注蜡设备的出料端，承担将熔融状态的模料精准、稳定注入金属模具型腔的功能，直接决定蜡模的成型精度与表面质量，是精密铸造环节中控制模料流量、出料形态的关键终端零件。从实际应用场景来看，这类喷嘴广泛适配中小型精密铸件的注蜡作业，涵盖五金配件、汽车小结构件、工艺品铸件等多类产品的蜡模制备工序，在注蜡作业中需要承受0.3-0.8MPa的模料输送压力，同时长期接触60-75摄氏度的熔融蜡料，还要兼顾频繁拆装清理的使用需求，因此结构设计上充分考虑了工况适配性。产品整体采用同轴式阶梯结构设计，前端为收敛式锥形出料口，锥角经过反复校核，能够在注蜡时保证蜡料呈均匀柱状注入型腔，避免出料发散导致的型腔填充不满、蜡模内部卷入气泡等问题；中段设置六角拧动结构，方便使用标准扳手完成喷嘴与注蜡设备主体的拆装操作，无需定制专用工具，降低现场维护的成本与难度；六角结构与出料锥段之间内置复位弹簧，配合设备内部的启闭阀芯实现注蜡完成后的即时断料，避免余料滴漏污染模具分型面，减少后续蜡模飞边的修整工作量；后端设置外螺纹连接段与六角锁紧螺母，能够适配不同壁厚的设备安装面板，通过锁紧螺母实现安装位置的轴向微调，保证喷嘴前端与模具进料口的同轴度，同时在连接位置预留密封件安装槽，可配套耐高温密封圈防止高压蜡料从连接缝隙渗漏。从安装边界来看，该喷嘴整体轴向长度控制在适配常规注蜡设备的安装尺寸范围内，最大外径处为后端锁紧螺母的对边尺寸，安装时仅需在设备出料面板开设对应直径的过孔，通过螺纹旋合深度调整喷嘴伸出长度，即可适配不同进料深度的模具，无需对设备主体进行额外改造；内部流道采用全程圆弧过渡设计，无直角死角，能够减少蜡料在流道内部的残留，避免长期使用后余料碳化堵塞出料口，同时降低模料输送过程中的压力损失，保证注蜡压力的稳定传递。外形上各棱边均做了小倒角处理，既避免拆装时划伤操作人员，也能减少零件磕碰导致的密封面损伤，整体结构紧凑，零件数量少，拆装维护便捷，能够满足精密铸造车间连续化生产的使用需求，在保证注蜡精度的同时，有效降低日常维护的频次与成本。
