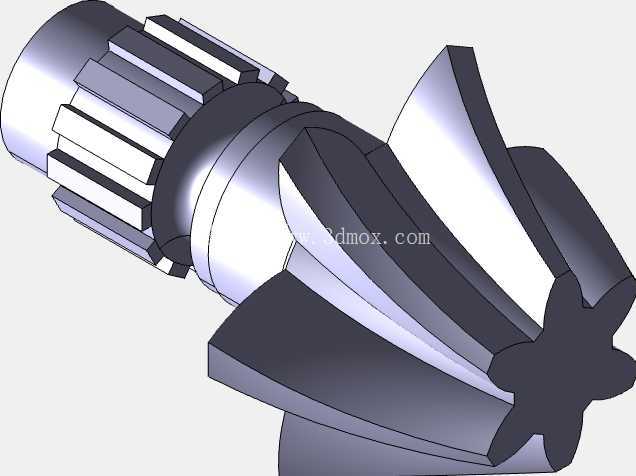

带花键轴段的锥式斜齿传动零件

这类带集成花键轴段的锥斜齿零件，多用于相交轴间的动力换向传输场景，常见于中小型机床进给箱、农用机械传动端、小型工程机械的分动结构中，区别于常规直齿锥齿轮，斜齿结构的啮合重合度更高，传动过程中齿面接触是渐进式的，不会出现整齿突然啮入啮出的冲击，运行噪音更低，承载能力也比同模数直齿锥齿轮高出15%到20%左右，适合中高速、有一定冲击载荷的传动工况。

从结构设计逻辑来看，零件一端集成了矩形花键轴段，这个轴段的作用是直接和传动轮毂、联轴节或者带轮的内花键配合，不需要额外加装键连接，既减少了装配环节的零件数量，也避免了单键连接带来的轴截面应力集中问题，花键的齿侧配合间隙选的是中等过渡配合等级，既能保证扭矩传递过程中无旷量，也方便拆装维护。花键轴段和齿轮本体之间设计了退刀槽结构，槽宽和槽深都匹配常用花键铣刀的加工行程，不会出现加工干涉，同时退刀槽的圆角做了R1.5的过渡处理，避免热处理时应力集中导致轴段根部开裂。

齿轮部分采用的是螺旋锥齿结构，齿向的螺旋角选在15度到20度区间，这个角度区间平衡了轴向力和传动效率的关系，螺旋角过大会导致轴承承受的轴向载荷陡增，需要选用更大规格的推力轴承，挤占安装空间；螺旋角过小则无法发挥斜齿啮合的平稳性优势。齿顶部分做了0.2倍模数的倒角处理，避免装配过程中齿顶磕碰产生毛刺，也能减少啮合初始阶段的齿顶刮擦。齿根部分的过渡圆角按照齿根弯曲疲劳强度要求设计，匹配常用渗碳淬火工艺的硬化层深度，不会出现齿根断裂的失效问题。

从安装边界来看，花键轴段的长度预留了足够的锁紧螺母安装空间，轴端设计了中心孔，既方便加工过程中的顶尖定位，也可以作为装配时的同轴度基准。齿轮大端的背锥面是安装定位的基准面，和配套轴承的端面贴合，保证齿轮的安装垂直度，避免啮合时出现偏载。整个零件的轴向尺寸链经过核算，装配后齿轮副的啮合侧隙控制在0.1到0.2毫米之间，既不会因为侧隙过小出现卡滞、热胀咬死的问题，也不会因为侧隙过大导致传动回程超差，影响传动精度。

在实际应用中，这类零件的支撑通常采用一对圆锥滚子轴承背对背安装，刚好抵消斜齿啮合产生的轴向力和径向力，轴承的安装位置紧贴齿轮背锥面，缩短了齿轮受力点到轴承支撑点的悬臂长度，提升了轴系的刚性，减少重载下的轴段挠曲变形。润滑方式根据工况转速选择，转速低于1500转时可以采用脂润滑，转速更高时则采用飞溅油润滑，齿面的粗糙度控制在Ra1.6以下，减少啮合过程中的摩擦损耗，提升使用寿命。

建模过程中，齿形部分采用参数化生成逻辑，先确定分锥角、模数、齿数、螺旋角等基础参数，通过渐开线方程生成齿廓曲线，再沿螺旋线扫描切除生成单个轮齿，最后阵列得到全部轮齿，保证齿形的精度符合啮合要求。花键部分的参数按照矩形花键的国标系列选取，保证和标准内花键的互换性，不需要单独定制配合件，降低后续的备件采购成本。整个零件的所有过渡圆角、倒角、退刀槽都按照机械加工工艺要求设计，不存在无法加工的死角，也没有过于薄壁的结构，热处理变形量可控，成品率高。
