适配滑雪镜镜头的螺旋线防护外壳结构

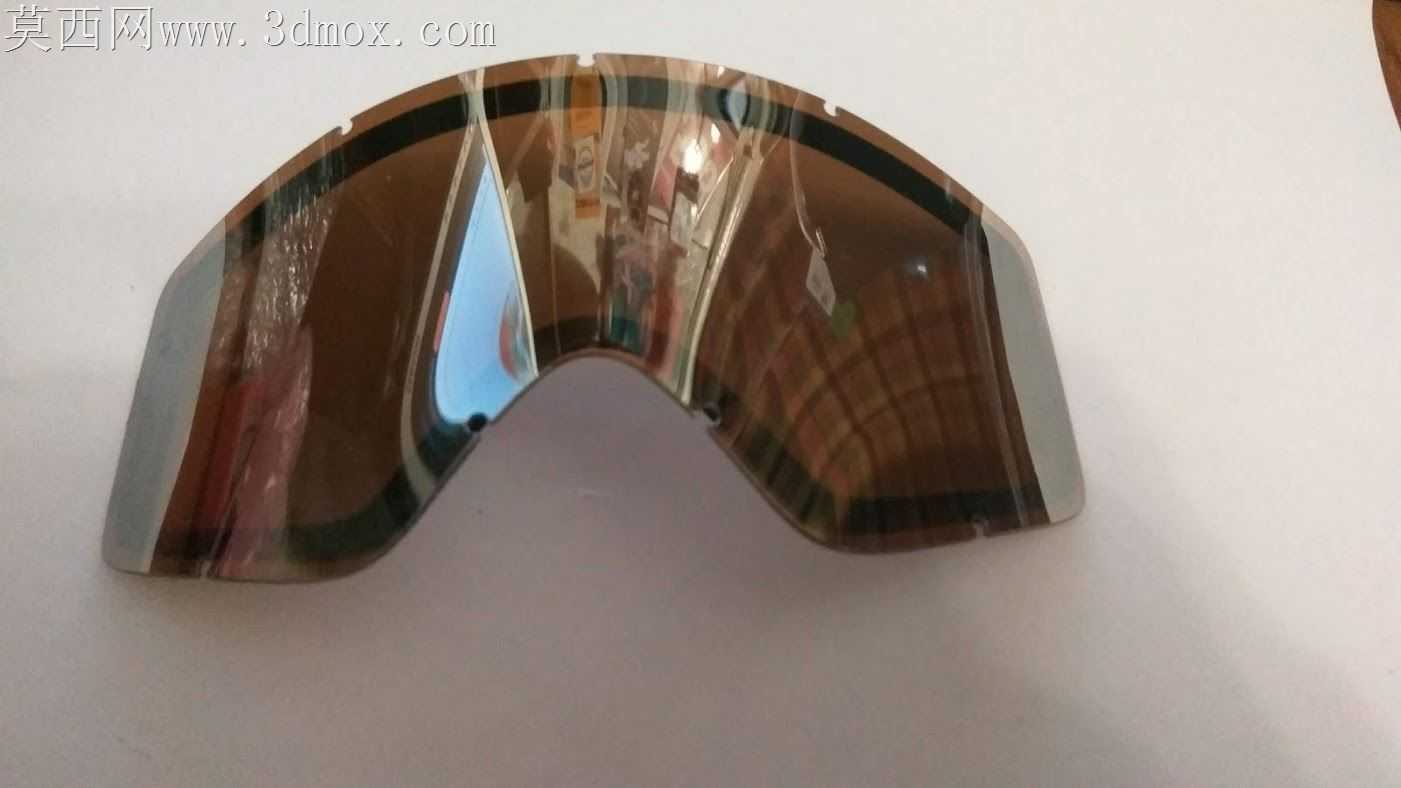

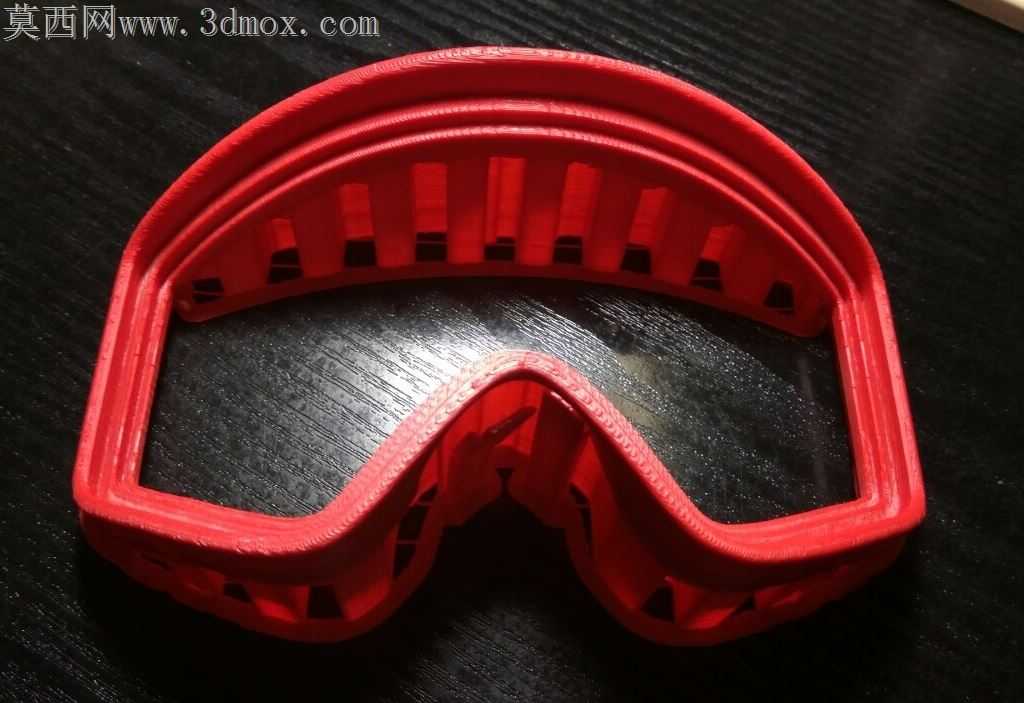

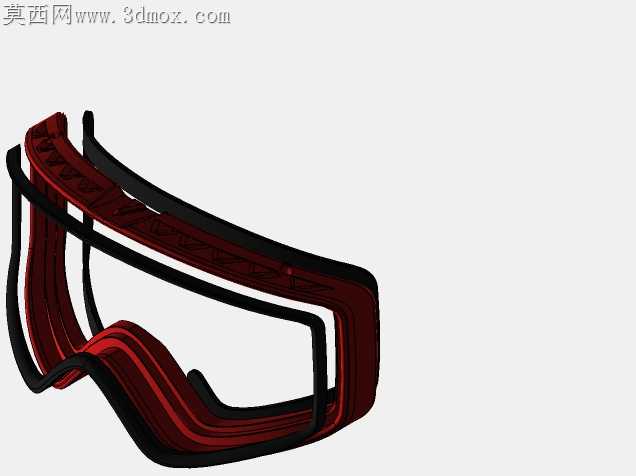

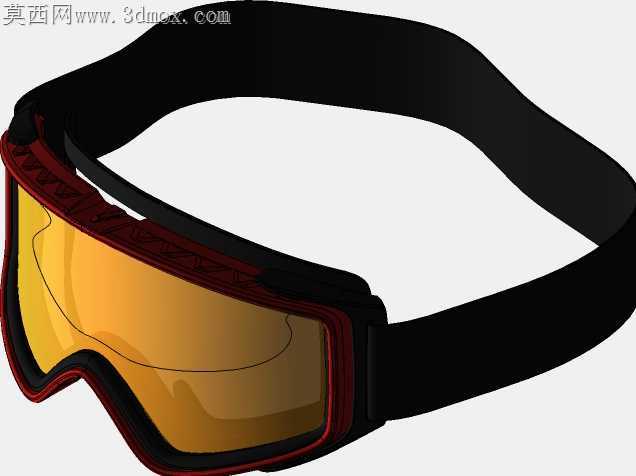

低温雪场环境里，滑雪镜外壳长期面临冻裂、镜片磕碰、雪水渗入的多重问题，常规直壁式护壳在边角位置容易出现应力集中，摔落时冲击力直接传导到镜片安装位，不少滑手反馈高速滑行中遇到碎冰撞击，外壳开裂后镜片直接脱落的情况。这款护目镜外壳沿着螺旋线2.0的曲率做连续曲面过渡，没有生硬的直角转折，壳体厚度从边缘到镜片安装位做渐变处理，靠近卡扣的位置加厚1.2mm，边缘贴合面部的区域做减薄处理，既保证抗冲击强度，又不会因为整体过厚压得颧骨发疼。曲面衔接处做了0.3mm的圆角过渡，注塑生产时不会出现料流停滞形成的熔接痕，低温环境下熔接痕位置是最容易开裂的薄弱点，顺着螺旋线走胶的话，熔接线会被引导到壳体侧面非受力区，哪怕零下二十度的环境摔落，裂纹也不会延伸到镜片固定槽。镜片安装位的卡槽做了错位防呆设计，不用额外打标识，装配时镜片顺着螺旋导向面滑入就能卡到位，卡槽内侧留了0.15mm的弹性余量，泡棉胶条压入后不会因为热胀冷缩出现挤皱或者脱胶的情况，雪水顺着螺旋曲面的导水槽往下流，不会积在镜框和外壳的拼接缝里，避免低温下缝隙结冰把镜片和外壳冻在一起。外壳表面的曲面弧度顺着螺旋线做连续变化，喷防滑磨砂涂层的时候不会出现积漆死角，手捏着调整位置的时候，指腹刚好贴合螺旋曲面的凹陷位，戴厚滑雪手套也能稳稳捏住调整角度，不会打滑。侧面的透气孔顺着螺旋切线方向排布，滑行时迎面气流顺着孔位流入镜腔，不会直吹眼球造成起雾，孔位内侧做了挡雪筋，摔倒扑进雪堆里雪粒也不会直接灌进镜腔。和绑带连接的挂耳位置，顺着螺旋线的延伸方向做了加厚凸台，绑带反复拉扯的时候，应力会顺着螺旋曲面分散到整个壳体，不会在挂耳根部出现断裂，之前测试过直壁挂耳的款式，反复拉扯三百次左右根部就会发白开裂，这款顺着螺旋曲率分散应力的结构，拉扯一千次也没有出现应力发白的情况。壳体边缘和面部泡棉贴合的位置，做了一圈微凸的压边，泡棉粘上去之后压边会嵌入泡棉1mm左右，长时间佩戴出汗或者沾雪，泡棉也不会脱胶移位，不用中途停下来调整护目镜位置。
