压铸用异形连接固定支架结构设计

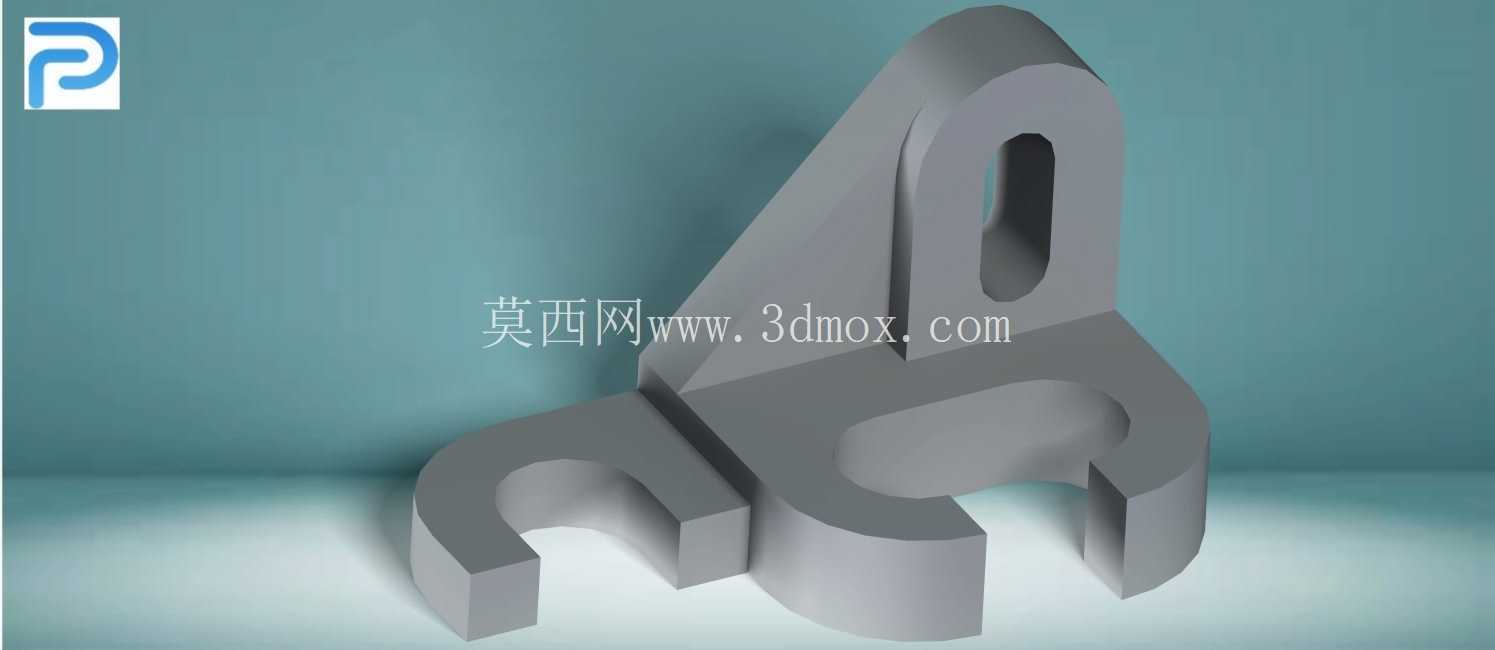

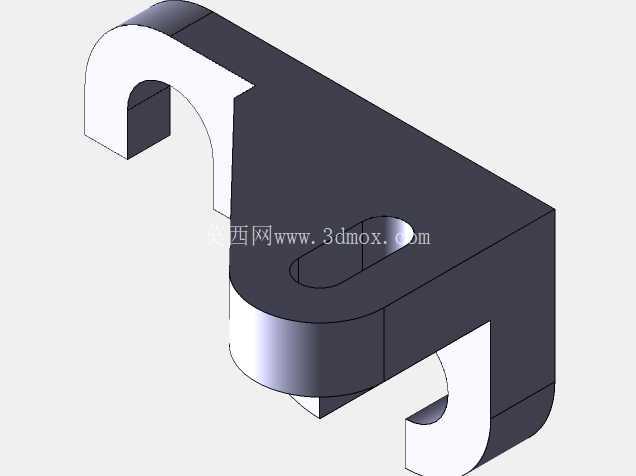

　　在压铸生产的工装配套体系里，这类异形连接固定支架的应用场景覆盖了模具抽芯机构辅助定位、模架侧装组件承托、压铸后工序工装的快装连接等多个环节，区别于标准型材搭建的固定件，这类一体成型的支架不需要额外拼接焊装，能在高温、高震动的压铸工位环境下保持长期的结构稳定性，避免拼接缝隙进铝屑、焊点开焊导致的定位偏移问题。从实际使用的功能特性来看，支架上部的长圆孔设计是为了适配安装时的位置微调需求，压铸工位的组件安装往往存在0.5-2mm的装配公差，长圆孔可以让安装人员在锁紧螺栓前微调支架的前后、上下位置，不需要重新扩孔或者打磨安装面，大幅缩短工装调试的时间；下部的两个C型开口卡槽，是为了实现快装快拆的功能，日常更换模具或者维护工装时，不需要把所有连接螺栓完全拧下，只要松开锁紧螺母，就能顺着卡槽开口把支架从安装导杆上取下，相比全封闭的安装孔位，拆装效率能提升60%以上，也能避免螺栓锈蚀后完全卡死无法拆卸的问题。

　　设计思路上，整个支架采用了等壁厚的加强筋过渡结构，从上部立板到底部卡槽的连接位置，没有出现直角突变的截面，所有转角位置都做了R3-R5的圆角过渡，一方面是为了降低压铸成型时的应力集中，避免零件冷却过程中在转角位置出现缩孔、裂纹缺陷，另一方面也是为了提升支架的承重能力，在承受侧向的工装重量时，圆角过渡的结构能把应力均匀分散到整个立板上，不会在直角位置出现应力断裂的情况；立板和底部安装座的连接位置做了三角形的加强筋结构，筋板厚度和主体壁厚保持一致，不会因为局部壁厚过厚导致压铸时出现表面缩凹，也能抵消立板承受侧向力时的弯曲变形，保证上部安装的组件位置精度不会因为长期受力出现偏移。

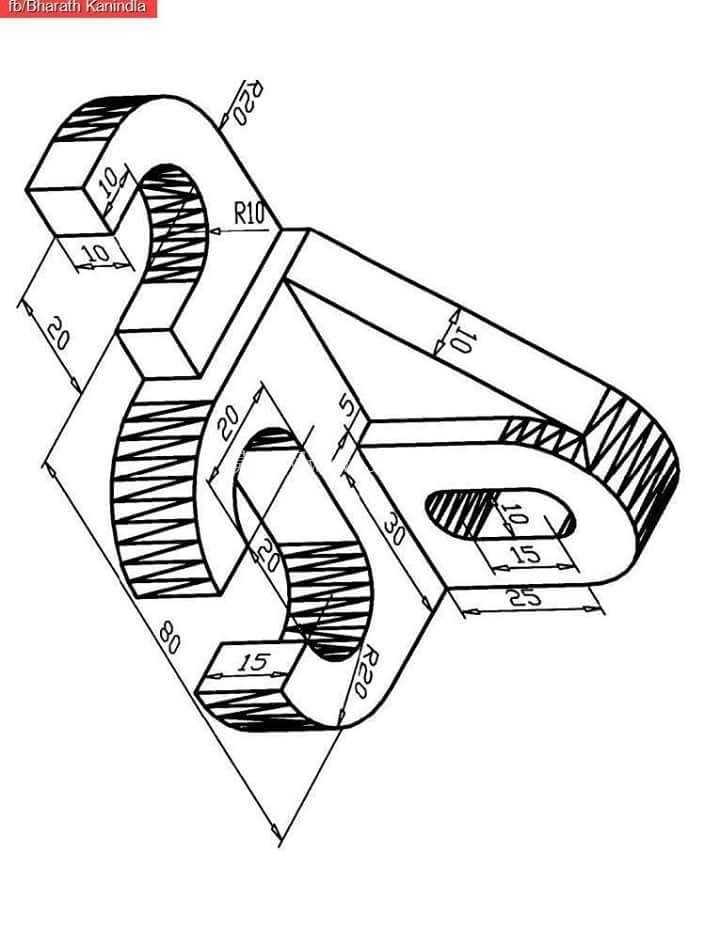

　　外形尺寸与安装边界方面，这类支架的整体高度控制在120mm以内，底部两个C型卡槽的中心距按照压铸模架常用的25mm导杆间距设计，卡槽的开口宽度比配套导杆直径大0.2mm，既能保证顺利卡入，又不会因为间隙过大出现晃动；上部长圆孔的长度为35mm，宽度为8mm，适配M6的内六角螺栓安装，长圆孔的中心到支架底部安装面的高度为85mm，刚好避开模架上的冷却水管、顶杆孔等干涉位置，安装时不需要额外调整周边管路的走向；支架的整体最大宽度为70mm，安装后不会突出模架的侧装基准面，不会和压铸机的开合模行程产生干涉，也不会影响周边安全防护罩的安装。

　　在实际的压铸生产验证中，这类一体压铸成型的支架相比焊接拼装的支架，长期使用后的形变量能控制在0.1mm以内，完全满足压铸工装的定位精度要求，而且因为没有拼接缝隙，日常清理铝屑、喷涂脱模剂的时候也不会有杂物残留到连接位置，维护起来更加方便；C型卡槽的开口位置做了1mm的倒角导向，安装时不需要完全对准导杆位置，顺着倒角就能顺利卡入，对于一线的模具维护人员来说，操作门槛更低，也能减少安装时的磕碰损伤。
