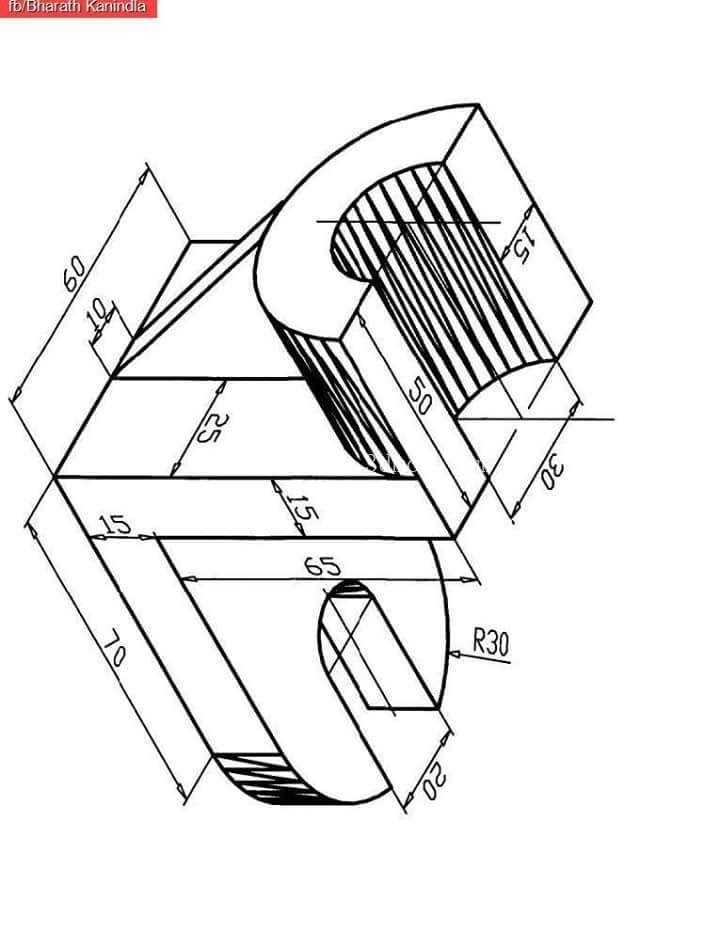

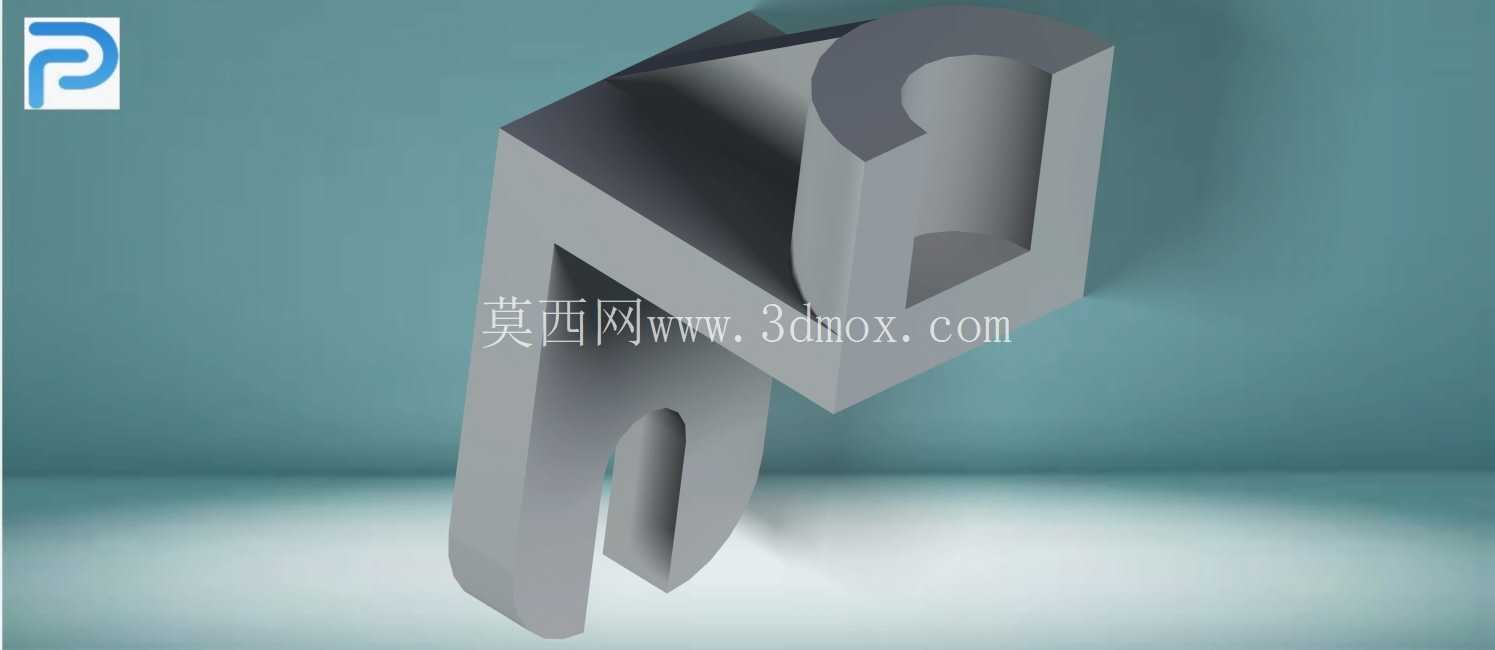

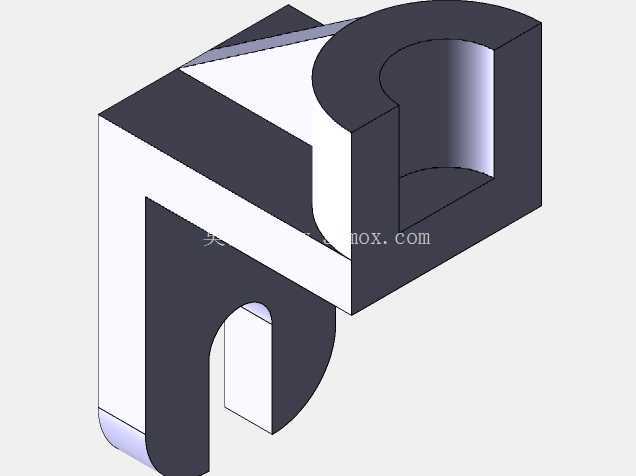

L型带弧形卡槽压铸结构连接件

这类L型带弧形卡槽的压铸件，在轻工装配、自动化输送线旁的工装定位场景里应用十分普遍，很多需要快速卡接定位、同时承受一定侧向载荷的工位都会用到这类结构件。从实际使用场景来看，它主要承担两个核心功能：一是通过垂直段的长槽结构完成与安装基座的快速挂接或位置微调，长槽的开槽方向预留了至少15mm的调节行程，安装时不需要提前做极高精度的孔位对位，能降低现场装配的对位难度，适配不同安装基面的孔位偏差；二是通过上端的弧形卡槽结构完成对配套圆杆类构件的抱紧定位，卡槽的内弧面做了0.2mm的拔模斜度，压铸成模后不需要额外做二次铣削就能满足卡接的间隙要求，卡入后配合侧面的紧定螺钉就能限制圆杆的轴向窜动与周向转动，定位精度可以控制在0.1mm以内，完全满足普通工装的定位需求。

从设计思路上看，整个零件采用等壁厚设计，主体壁厚控制在3mm，既避免了压铸过程中厚壁位置产生缩孔、气孔等成型缺陷，也能在满足结构强度的前提下尽可能控制零件重量，单零件重量控制在120g左右，批量生产时的材料利用率能达到85%以上。垂直段与水平段的交接位置做了R5的内圆角过渡，避免直角位置产生应力集中，在承受侧向冲击载荷时，交接位置的应力集中系数能降低40%以上，不会出现直角处断裂的问题。上端的弧形卡槽并非整圆结构，而是做了270度的半包结构，开口位置预留了2mm的导入倒角，配套圆杆卡入时不需要完全对准圆心，顺着倒角就能滑入卡槽，现场装配的效率比整圆环结构提升至少30%。垂直段的长槽宽度设计为8mm，适配M6的标准螺栓安装，槽的两端做了R4的圆弧收尾，避免应力集中在槽端位置导致零件开裂，槽的长度方向与零件垂直段的侧边平行，安装时螺栓可以沿着槽长方向滑动调整位置，调整到位后拧紧螺母即可完成固定，不需要额外加工定位销孔。

从安装边界来看，零件整体的垂直段高度为65mm，水平段的伸出长度为42mm，安装时需要预留的最小安装空间为70mm*50mm*30mm，不会占用过多的工位空间。卡槽的内弧直径设计为20mm，适配直径19.8-20.2mm的标准圆杆，卡接后的配合间隙控制在0.2mm以内，既不会因为间隙过大导致定位晃动，也不会因为间隙过小导致卡接困难。零件的所有外露棱边都做了R0.5的倒角处理，没有尖锐的飞边毛刺，装配时不会划伤操作人员的手套或皮肤，符合车间装配的安全要求。在实际工况下，这类零件可以承受最大500N的垂直载荷与300N的侧向载荷，完全满足普通工装定位、轻型构件连接的使用需求，不需要额外做加强筋结构，依靠L型的本体结构就能满足刚度要求，受力时的最大变形量控制在0.05mm以内，不会因为变形导致定位精度失效。

从压铸工艺的适配性来看，整个零件的分型面设置在L型结构的对称面上，没有复杂的侧抽芯结构，只有垂直段长槽位置需要一个小型的抽芯滑块，模具结构简单，量产时的模具寿命可以达到10万模次以上，零件的成型周期控制在25秒以内，批量生产的成本优势十分明显。成型后的零件只需要去除浇口、飞边，做简单的抛丸处理就能直接使用，不需要额外的表面处理工序，压铸铝合金的材料本身就具备不错的防锈能力，在普通车间环境下使用不会出现锈蚀问题，使用寿命可以达到5年以上。很多自动化生产线的旁侧工装、物料架的定位连接件、小型设备的内部支架都会采用这类结构的压铸件，相比机加工件来说，它的生产效率更高，成本更低，批量一致性更好，不需要逐个做机加工校准尺寸，所有尺寸都靠模具保证，批量生产的尺寸公差可以稳定控制在GB/T 1800.2的IT12级精度，完全满足普通机械连接的精度要求。
