压铸模用阶梯式定位镶块结构设计

　　在压铸生产的模具结构体系里，这类阶梯式块状构件属于模具核心的成型与定位复合组件，主要布置在压铸模动模或者定模的模架内嵌区域，承担局部型腔轮廓成型、合模过程中动定模精准对位、以及压射过程中承受金属液侧向冲击载荷的多重作用。日常压铸生产中，铝合金、锌合金等有色合金压铸件的局部异形轮廓，往往无法通过整体式模腔直接加工成型，或者整体加工后磨损修复成本过高，就会采用这类镶拼式的块状结构嵌入模架本体，既降低模腔整体加工的难度，也方便后续生产过程中局部磨损后的快速更换，减少模具整体停机维护的时长。

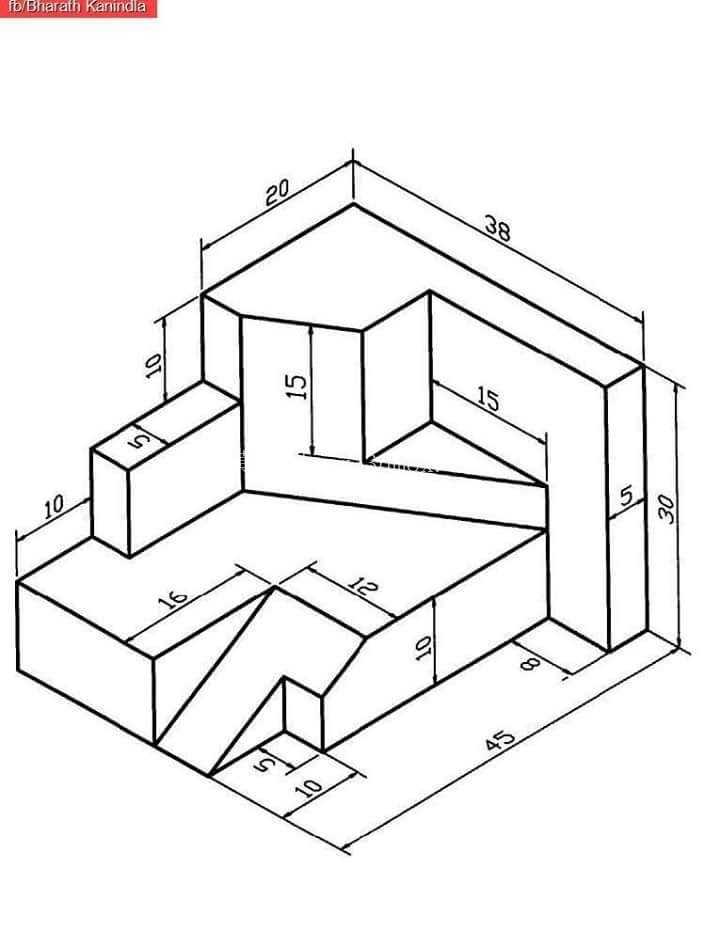

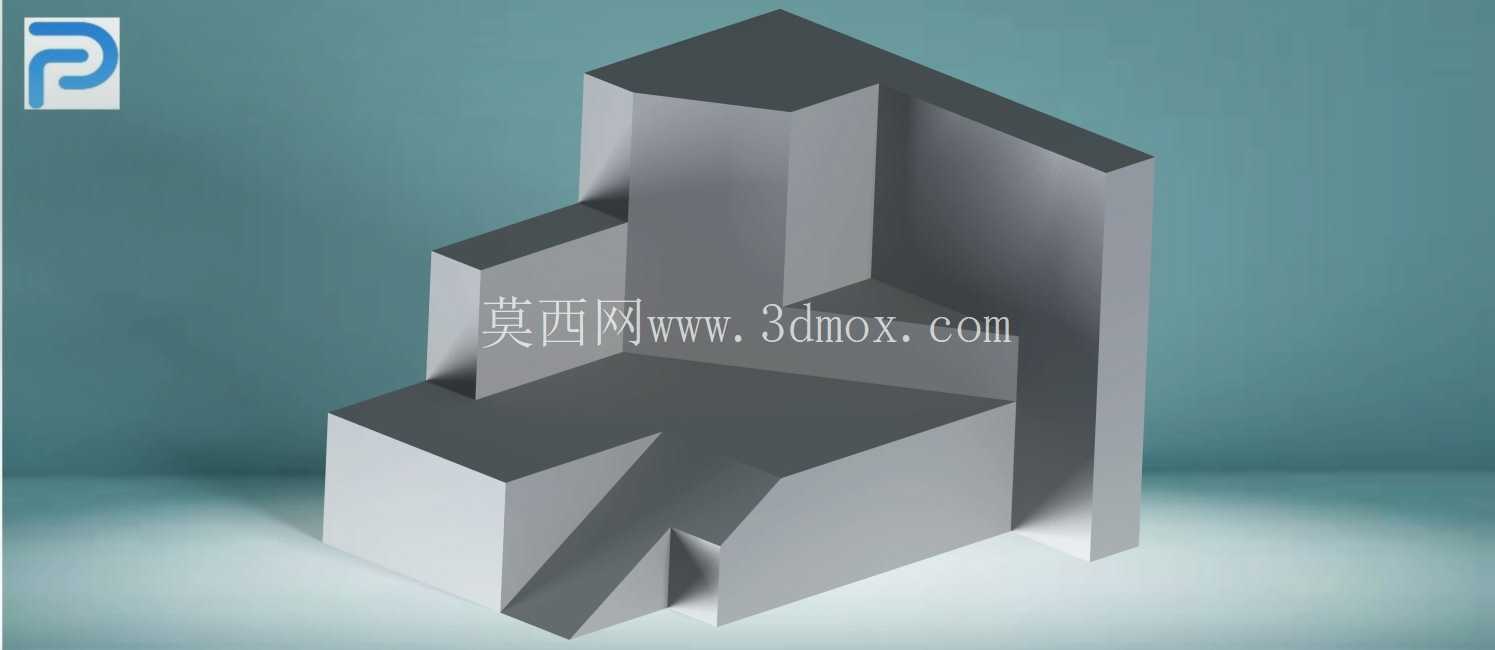

　　从结构形态来看，该构件采用多阶直角过渡的块状构型，不同高度的阶梯面分别对应不同的功能区域：最高的垂直立面主要承担合模时的侧向定位作用，与对应模框的贴合面需要保证足够的平面度与垂直度，避免合模过程中出现错位导致压铸件产生飞边、错台缺陷；中间层的台阶面是压铸件局部轮廓的成型面，表面粗糙度需要达到压铸成型的要求，避免压铸件对应位置出现表面拉痕、成型不完整的问题；最下层的基座部分是镶块的安装固定区域，通过螺钉或者压板压紧在模架的安装槽内，基座的尺寸需要与模架上的安装槽保持严格的公差配合，既不能间隙过大导致压射过程中镶块移位，也不能过盈量太大导致装配时镶块无法顺利装入，甚至挤压模架造成安装槽变形。

　　设计这类镶块结构的时候，首先要结合压铸件的具体轮廓尺寸确定各阶梯的高度差，要保证成型面的拔模斜度符合压铸工艺的要求，通常铝合金压铸的成型面拔模斜度控制在1°到1.5°之间，避免开模时压铸件粘在镶块上造成脱模困难。同时要考虑压射过程中金属液的流动路径，镶块的拼接缝隙要尽量避开金属液的直接冲刷位置，防止生产过程中金属液钻入缝隙形成飞边，增加后续压铸件清理的工作量。安装边界方面，这类镶块装入模架后，其顶面与模腔整体平面的高度差需要控制在0.02mm以内，避免合模时出现压塌或者合模不严的问题；镶块与安装槽的配合公差通常采用H7/m6的过渡配合，既保证装配后的定位精度，也方便后续拆卸更换。

　　另外，镶块的转角位置都设计有微小的工艺倒角，避免热处理过程中出现应力集中导致开裂，同时也能减少装配时的磕碰损伤。在实际生产应用中，这类镶块通常会采用热作模具钢加工，经过淬火回火处理后硬度达到HRC44-48，保证足够的耐热疲劳性能与耐磨性能，承受压铸过程中反复的冷热冲击而不会过早出现龟裂、塌陷等失效形式。不同阶梯的交接位置需要做圆滑过渡处理，减少应力集中点，延长镶块的使用寿命。在模具装配过程中，这类镶块装入安装槽后，需要通过红丹粉研配检测与相邻镶块、模架本体的贴合率，保证贴合率达到85%以上，尤其是成型面的周边区域不能有可见缝隙，防止压射时金属液窜入。对于有冷却需求的镶块，还会在内部设计随形冷却水道，不过这类小型阶梯镶块通常依靠模架整体的冷却系统带走热量，不需要单独设计冷却回路，简化结构的同时也降低了加工成本。在压铸生产的批量验证阶段，这类镶块的对应位置是重点检查区域，每次合模前都要确认镶块没有松动、表面没有粘铝残留，避免批量生产中出现压铸件尺寸超差、表面缺陷等问题。
