压铸模用异形连接支撑结构件

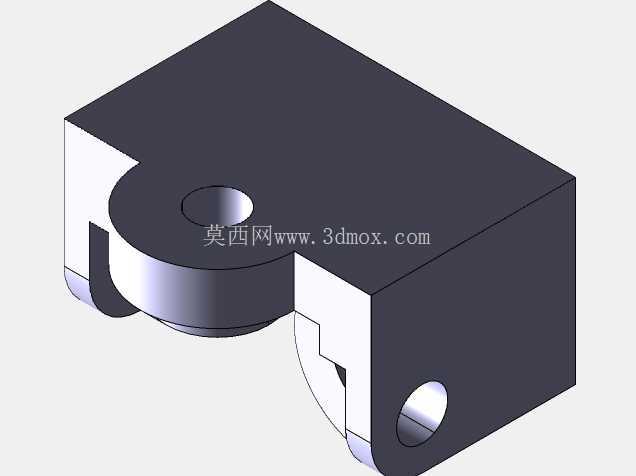

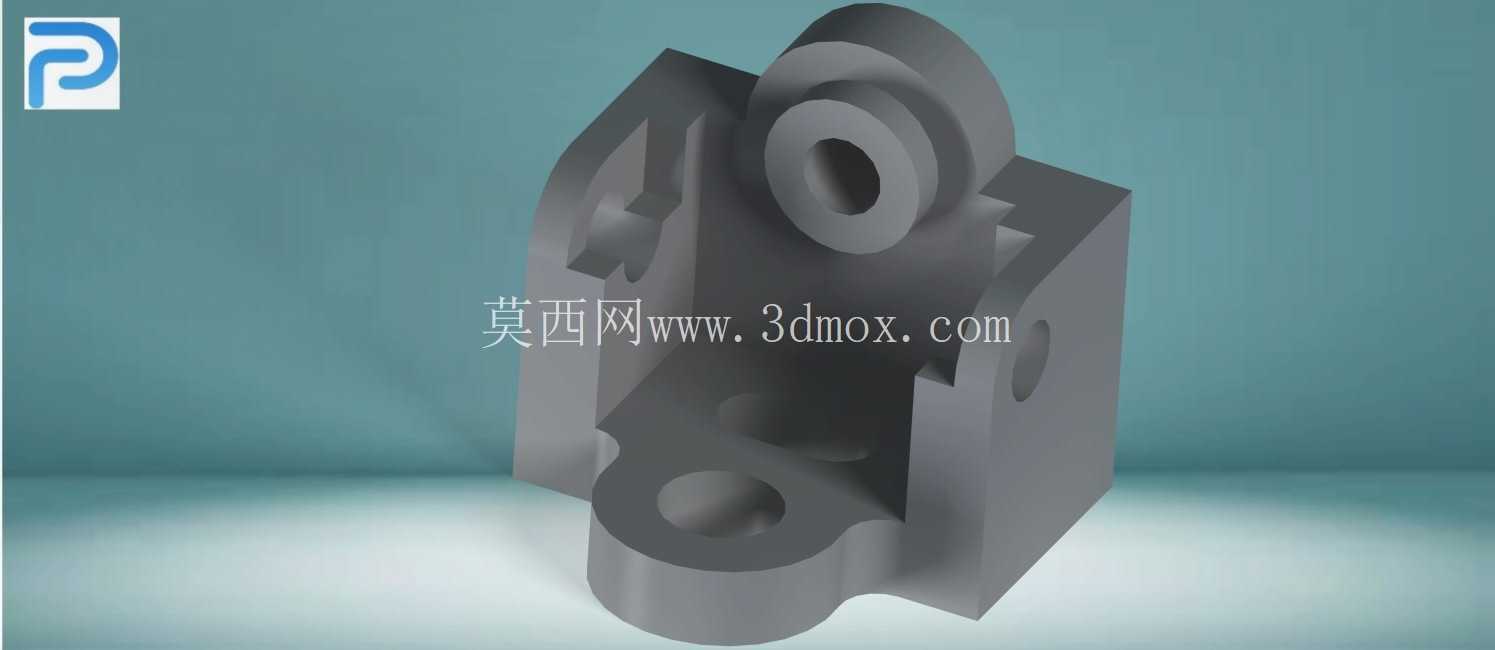

　　该结构件主要应用于立式冷室压铸机的模具模架配套工位，承担模具抽芯滑块的侧向支撑与导向限位功能，在铝合金压铸件批量生产工况下，可承受合模时120MPa以内的局部压射冲击力，避免抽芯机构在反复开合模过程中出现偏移、卡滞问题。从结构设计逻辑来看，主体采用方块基体作为安装基准，底部预留的两个沉头安装孔可直接通过内六角螺栓固定在模架的侧装基准面上，安装面平面度公差控制在0.02mm以内，保证装配后与模架基准的贴合度，避免长期受冲击出现连接松动。

　　基体上方延伸出的带同轴孔凸台，用于穿装抽芯油缸的导向导杆，孔内壁设计有0.8mm的油槽预留位，装配时可填充高温润滑脂，降低导杆往复运动时的磨损，该孔的同轴度公差设定为0.015mm，确保导杆运动时无卡滞，保证抽芯动作的位置精度。基体侧面的异形凸耳结构，用于连接抽芯滑块的复位拉杆，凸耳上的通孔与拉杆采用H7/g6间隙配合，既保证拉杆运动顺畅，又能控制复位时的位置偏差，避免滑块复位不到位导致压铸件出现飞边、缺料缺陷。从安装边界来看，该零件整体安装占用空间为85mm×60mm×110mm，安装孔中心距为45mm，适配市面上多数280T-400T吨位压铸机的标准模架侧装位，不需要对模架进行额外的二次加工即可直接装配替换。

　　设计时针对压铸生产的高温工况，所有棱边均做了R2-R3的圆角过渡，避免应力集中导致零件在长期交变载荷、高温环境下出现开裂，同时非配合面保留了1.6mm的加工余量，可根据实际模架装配间隙做微量修配，配合面则做了淬火处理，表面硬度达到HRC42-48，提升耐磨性能，延长零件的更换周期。在实际生产场景中，这类支撑件属于压铸模的易损工装配件，当抽芯机构出现运动卡滞、复位精度超差时，优先检查该零件的安装紧固状态与配合面磨损情况，相比一体式模架结构，这种分体式支撑件更换成本更低，维修时不需要拆解整个模架，仅需松开安装螺栓即可完成替换，能有效减少设备停机维护时间。

　　结构设计上没有采用多余的减重结构，因为压铸模工位需要足够的结构刚性来承受压射冲击，基体实心结构可保证受力时形变量控制在0.01mm以内，不会因为刚性不足导致抽芯位置偏移，进而影响压铸件的尺寸精度。凸台与基体的连接位置做了加强筋过渡，避免合模冲击时凸台从基体根部断裂，加强筋的厚度设置为8mm，既保证连接强度，又不会因为厚度过大导致热处理时出现应力开裂。
