带座铰接式支撑连接结构件

这类带铰接孔的支撑类结构件，在轻工自动化输送线、小型工装夹具定位单元、低压铸造辅助工装的铰接点位应用十分普遍，日常设备运维中也常作为非标替换件进行测绘复刻。从实际使用场景来看，该构件主要承担两个方向的载荷传递：底部矩形安装基面通过螺栓组固定在设备机架的安装平面上，承接上部铰接点位传递的径向载荷与小幅摆动扭矩，上部带通孔的铰接耳用于穿装销轴，连接摆臂、连杆类活动构件，实现相邻部件间的定轴摆动传动。

设计阶段首先要明确安装边界约束：底部安装座的长宽尺寸需匹配常用机架铝型材的槽距规格，四个安装沉孔的中心距严格对应20系列、30系列铝型材的标准孔位，避免现场安装时出现孔位错位需要二次扩孔的问题；上部铰接孔的轴线与底部安装面的平行度公差需控制在0.02mm以内，否则穿装销轴后会出现卡滞、摆动不畅的问题，长期运行还会造成销轴偏磨，缩短构件使用寿命。铰接耳与底部基座之间设置的三角加强筋，并非随意添加的结构，而是通过有限元应力分析后确定的筋位走向，筋板厚度取基座壁厚的1.2倍，既可以避免压铸成型时出现缩孔缺陷，又能有效抵消铰接点位受载时对基座根部产生的弯曲应力，防止长期交变载荷下出现根部断裂的问题。

从结构功能特性来看，上部铰接孔的内壁预留了0.2mm的精加工余量，压铸成型后可通过铰刀加工达到H7的公差等级，适配标准g6公差的销轴，装配后既能保证转动灵活，又不会出现过大的径向窜动；基座底部设计了0.5mm深的凹面，仅保留四周一圈安装贴合面，这样的设计可以规避安装面平面度不足导致的安装不稳问题，即使机架安装面存在小幅平面度误差，也能保证四个安装点位均匀贴合，不会出现紧固螺栓后构件产生内应力的情况。

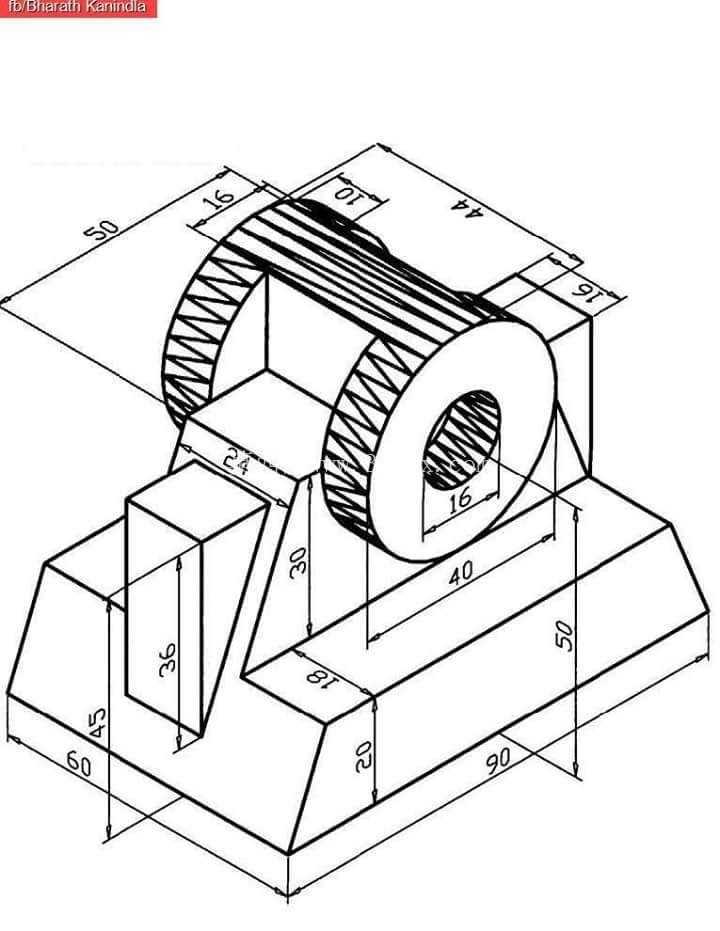

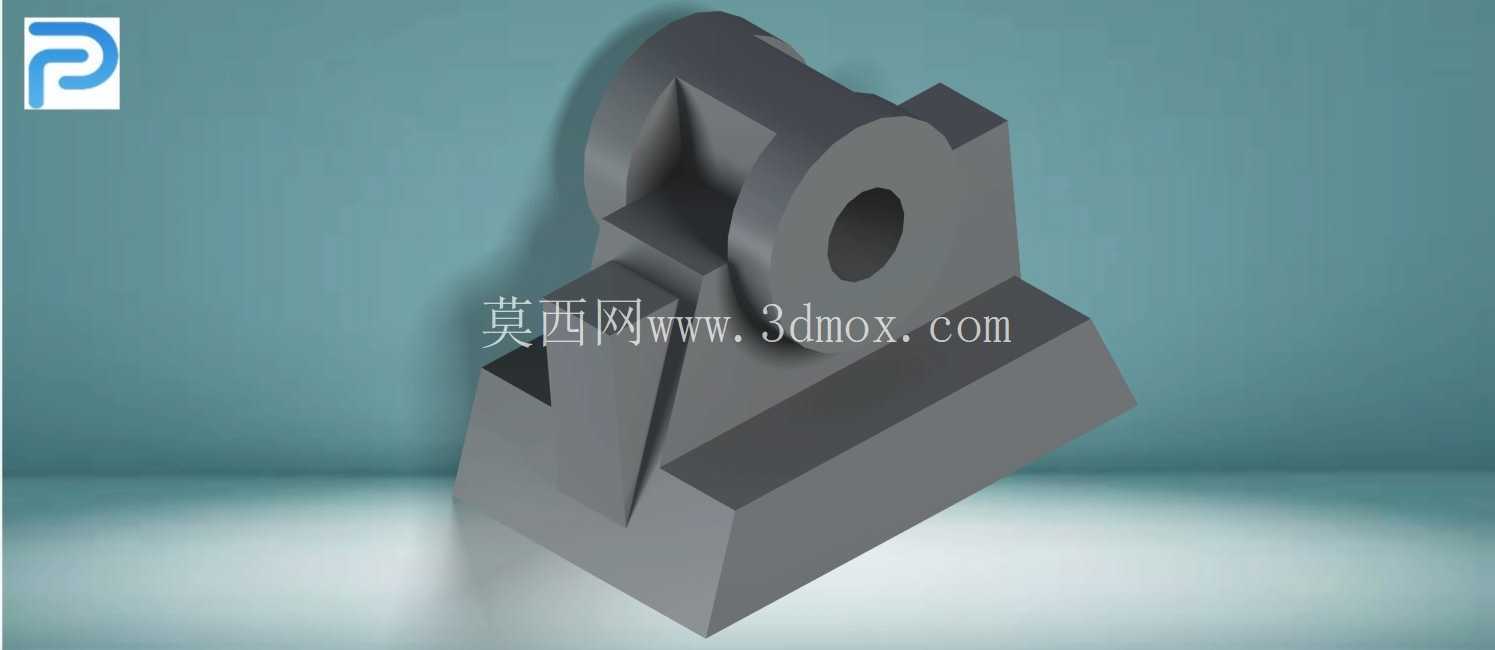

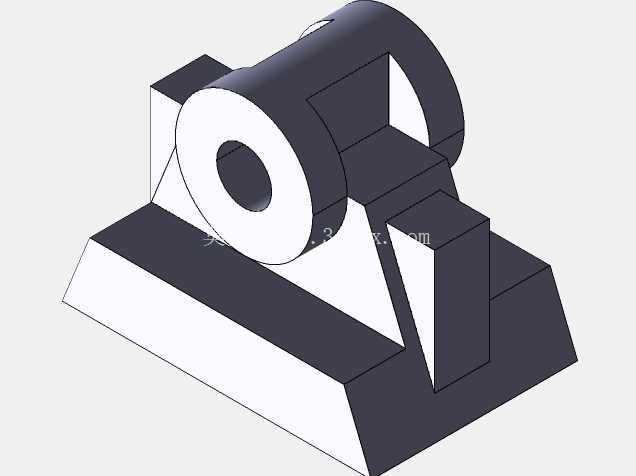

实际建模过程中，需要重点关注压铸工艺的成型要求：所有竖直面都设置了1°的脱模斜度，棱边位置全部做R1-R2的圆角过渡，避免应力集中的同时，也能防止压铸时出现尖角充型不满的缺陷；铰接孔的位置与基座边缘的距离大于孔径的1.5倍，保证压铸时该位置的铝液充型流畅，不会出现冷隔、气孔等内部缺陷。这类构件在实际选型替换时，除了核对安装孔位尺寸、铰接孔直径之外，还要确认铰接孔中心到安装基面的高度尺寸，该尺寸直接决定了相连摆臂的摆动行程范围，一旦尺寸偏差超过0.1mm，就可能导致整个连杆机构的行程达不到设计要求，出现动作卡滞或者行程不足的问题。

在设备日常维护中，这类支撑铰接件属于易损件，长期摆动运行后铰接孔会出现磨损，当孔与销轴的配合间隙超过0.1mm时就需要及时更换，否则会导致整个传动机构的定位精度下降，甚至出现运行异响、冲击载荷增大的问题，因此测绘建模时严格把控各形位公差，才能保证替换件安装后无需额外修配即可直接投入使用，减少设备停机维护的时间。
