压铸模具用异形定位支撑结构件

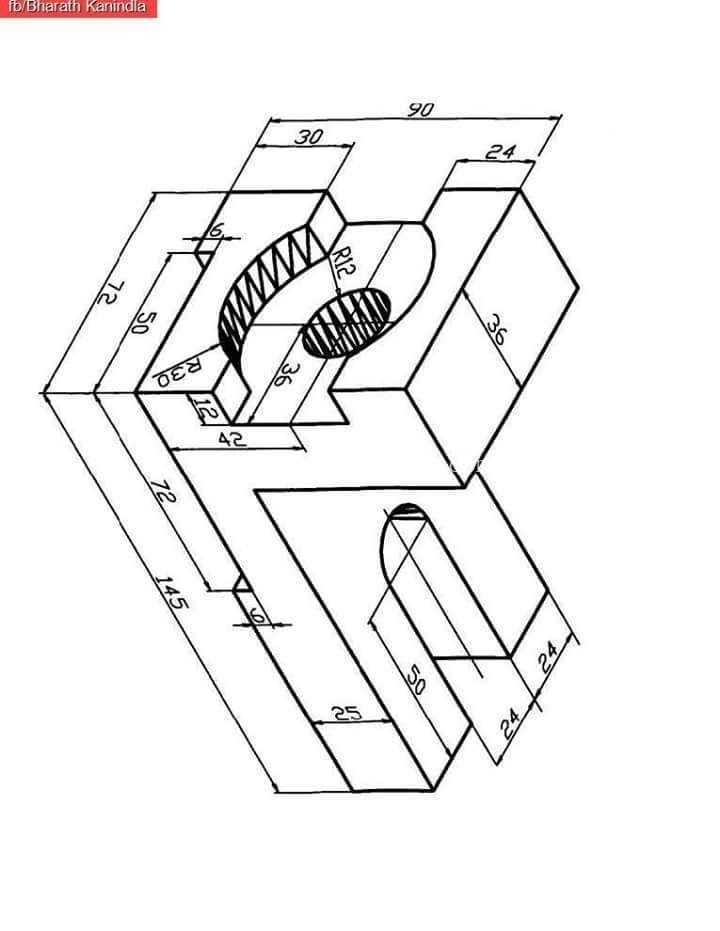

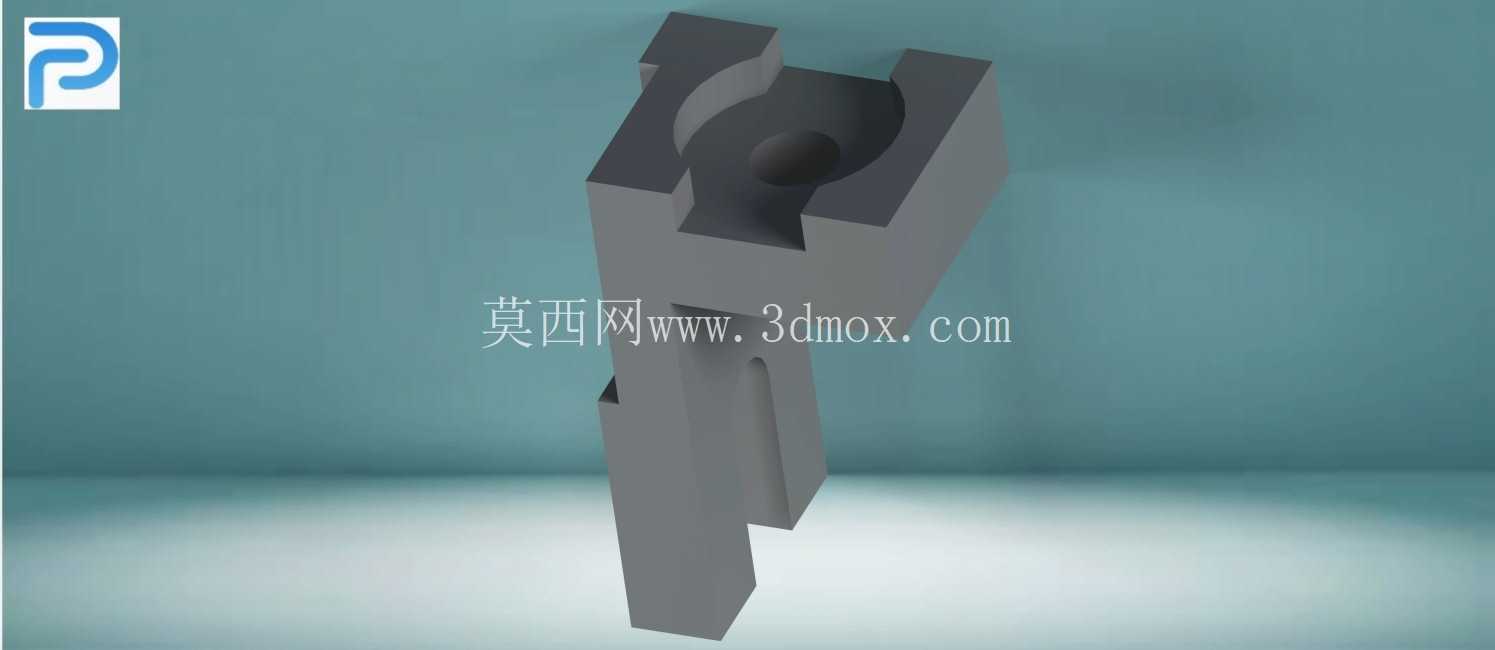

　　在压铸生产的模具装配体系里，这类异形支撑定位件属于模架内部的核心受力定位部件，主要承担合模过程中动定模对应型腔的位置校准、以及压铸过程中模腔局部载荷的传导分散作用，区别于标准规格的导柱导套，这类异形件是针对特定产品型腔的偏移受力点专门设计的，用来弥补标准导向件在局部窄小模腔区域无法布置的缺陷。从实际使用场景来看，这类零件通常安装在动模侧靠近浇道分流锥的旁侧位置，因为压铸过程中高温金属液充型时会对模腔侧壁产生不均衡的侧向冲击力，尤其是带深腔侧凹结构的压铸件，充型末端的金属液压力波动很容易造成型腔局部错位，导致产品出现飞边、尺寸超差甚至粘模的问题，这个结构件的上部U型开口槽就是用来卡接模腔内部的镶件固定台，通过槽体两侧的平行直面限制镶件在水平X、Y两个方向的位移，槽底的沉孔则是用来穿装锁紧螺钉，将整个支撑件与动模板的基准面牢牢锁死，避免长期受交变载荷出现松动移位。设计这类零件的时候，首先要核算的是安装边界的尺寸限制，因为模架内部的排布空间非常紧凑，旁边要布置冷却水道、顶针孔还有抽芯机构的走刀空间，所以零件的主体截面做了阶梯式的收窄设计，下部的长条形直身段是插入动模板预先加工的定位槽内，直身段侧面开出的浅凹槽是为了避让模板内部的冷却水管接头，避免装配时出现干涉，同时直身段的两个相邻侧面做了高精度的磨削加工，作为整个零件装配的定位基准面，和模板槽的配合间隙控制在0.02mm以内，保证反复拆装之后的位置重复精度。

　　上部的U型槽的开口宽度是根据所固定镶件的固定台厚度来匹配的，槽的两个侧壁厚度经过受力核算，要能承受至少120MPa的侧向挤压力而不发生塑性变形，因为压铸时铝液或者锌液的充型压力通常在80-100MPa区间，预留足够的安全余量才能避免长期生产中出现槽口涨开导致的镶件偏移。槽底的沉孔深度要保证螺钉锁紧之后，螺钉头完全沉入沉孔平面以下，不会高出槽底平面影响镶件的安装贴合度，沉孔的倒角做了120度的沉头角，方便内六角螺钉的导入，也能减少螺钉头和沉孔边缘的应力集中。零件的所有棱边都做了0.5mm的倒角处理，一方面是避免装配时锋利的棱边刮伤操作人员或者刮坏模板的配合面，另一方面是减少热处理过程中棱边处的应力集中导致的开裂风险，这类零件通常会选用H13热作模具钢加工，经过淬火回火之后硬度达到HRC48-52，表面还会做氮化处理提高表面耐磨性和抗热疲劳性能，因为压铸生产中模具会反复经历高温金属液的冲刷和喷涂脱模剂的急冷过程，热疲劳开裂是这类零件常见的失效形式，表面氮化层能有效延缓裂纹的萌生时间。

　　在实际装配调试的时候，这个零件的安装平面要和动模板的基准面研配贴合，贴合面的红丹接触率要达到85%以上，避免存在间隙导致受力时出现歪斜，上部U型槽和镶件固定台的配合间隙控制在0.03mm以内，既要保证镶件被牢牢限位，又要避免间隙过小导致热膨胀时出现卡滞，因为压铸生产时模具温度会升高到200多度，金属材料会出现热膨胀，预留合理的热膨胀间隙才能保证高温下的运动顺畅。另外，零件下部直身段的长度要根据模板的定位槽深度来匹配，插入槽底之后要保证上部的支撑面刚好和镶件的固定台底面完全贴合，不能出现悬空或者顶起镶件的情况，否则会导致镶件安装不到位，压铸件出现尺寸偏差。这类异形结构件没有统一的标准规格，都是根据每套压铸模具的具体型腔结构、受力分布、空间排布来专门设计的，设计过程中需要反复核对周边其他零件的位置，包括顶针的排布位置、冷却水道的走向、抽芯滑块的行程范围，确保整个零件在模具开合模、顶出产品、抽芯动作的全过程中都不会和其他机构发生运动干涉，同时还要兼顾加工工艺性，零件的所有加工面尽量采用平面和规则圆弧结构，减少不必要的复杂曲面，降低铣削和磨削加工的难度，控制加工成本，同时也方便后续的维修更换，一旦零件出现磨损或者开裂，可以快速按照原尺寸加工替换，减少停机维修的时间。

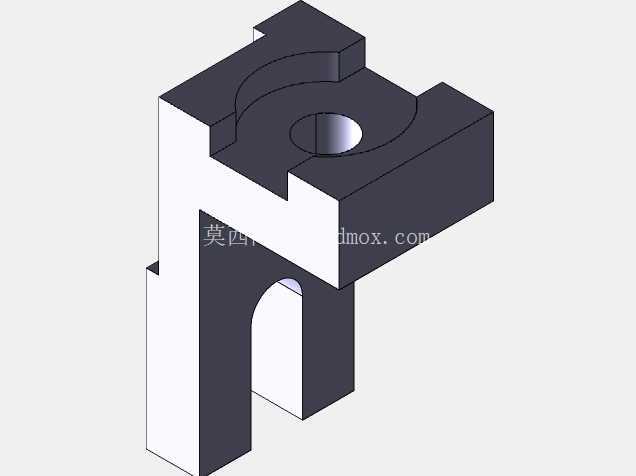

　　在三维建模过程中，需要把零件和周边的模架板、镶件、顶针、冷却水道等所有相关零件做装配干涉检查，模拟模具开合模的全行程动作，确认各个运动部件之间的安全间隙至少保持在1mm以上，对于靠近高温浇道的位置，还要做热变形模拟，核算工作温度下零件的热膨胀量，提前调整配合尺寸，避免高温下出现卡滞或者间隙过大的问题。这类零件虽然体积不大，但是在压铸模具的整体精度保持上起到非常关键的作用，很多压铸件出现的批量尺寸超差、飞边过大的问题，往往都是这类小的定位支撑件出现磨损、松动或者移位导致的，所以在设计阶段就要充分考虑受力、热变形、装配工艺、维修便利性等多方面的因素，不能只单纯考虑结构形状的匹配。
