MAX6675热电偶测温放大模块配套测温探头

　　在工业温控、实验设备测温、小型加热装置控温的场景里，接触式温度采集的可靠性一直是结构设计与电控调试阶段需要重点落地的环节，这套MAX6675配套的热电偶测温组件，就是针对小空间、中温段测温需求做的结构化设计，从探头到信号处理板的整体建模还原，能直接给做温控系统集成、小型实验装置开发的工程师提供选型与安装参考。先从实际用途说起，K型热电偶本身是工业场景里应用极广的接触式测温元件，能覆盖0到1000摄氏度左右的中温测量区间，但热电偶输出的毫伏级信号很容易受线路干扰，且冷端补偿如果处理不好，测温误差会直接超出工艺允许范围，MAX6675芯片就是专门针对K型热电偶做的信号处理器件，集成了冷端补偿、信号放大、模数转换功能，通过SPI总线就能直接输出数字温度值，省去了工程师自己搭放大电路、做补偿校准的大量调试工作。

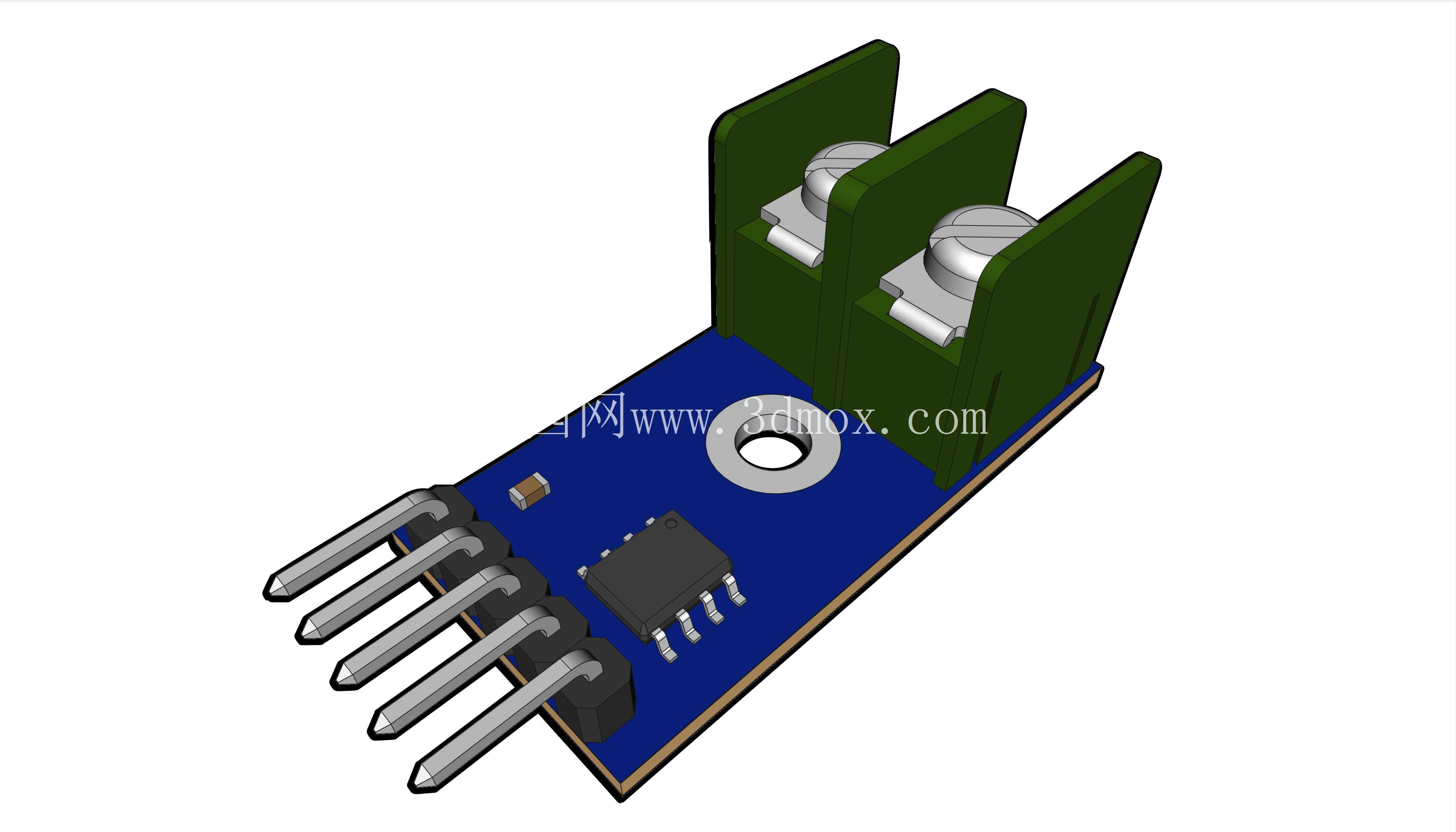

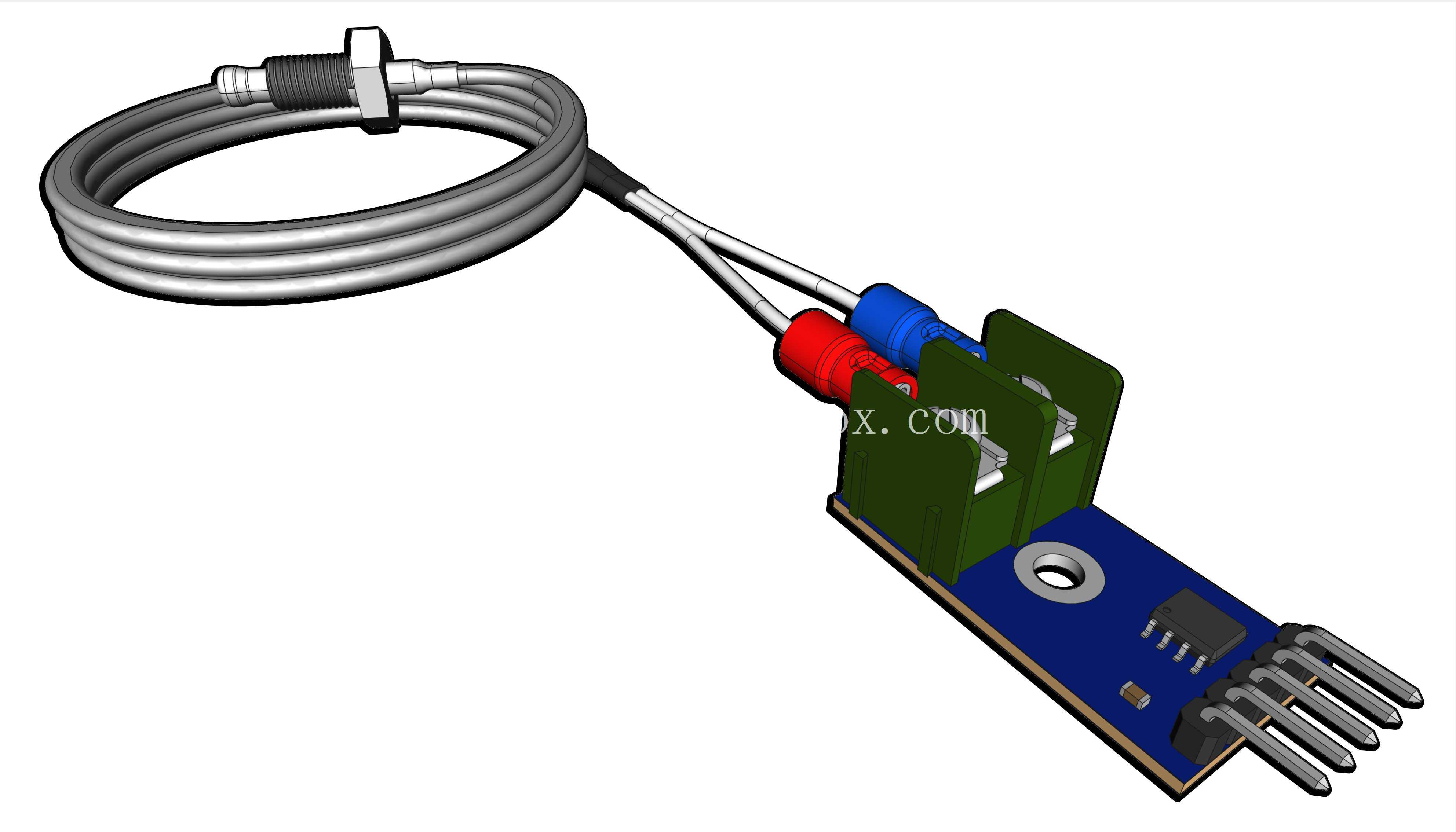

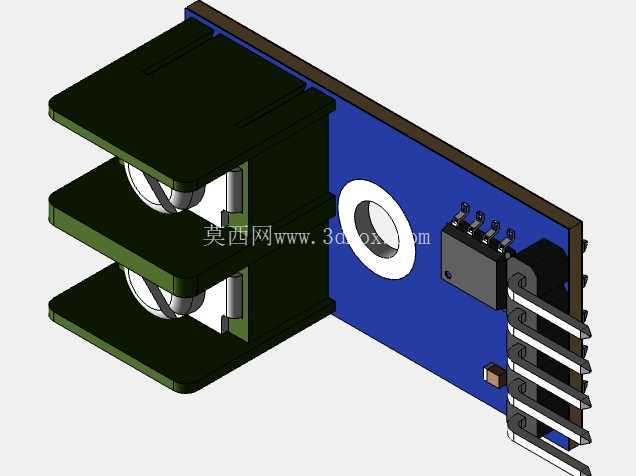

　　这套模型完整还原了铠装热电偶探头、引线、接线端子以及信号处理电路板的全部结构细节，探头部分采用螺纹安装结构，带六角锁紧螺母，安装时可以直接在设备壁面开对应尺寸的安装孔，穿过探头后用螺母锁紧固定，密封与固定的可靠性都能满足常规工业设备的使用要求，铠装的金属护套可以保护内部的热电偶丝，在有轻微振动、存在一定油污或者粉尘的工况下也能稳定使用，引线部分做了分色处理，红色与蓝色的接线端子对应热电偶的正负极，直接插接到信号板的接线座上就能完成接线，不会出现极性接反的问题。再看信号处理板的设计，电路板采用标准的排针引出接口，一共五个引脚，分别对应电源、地以及SPI通讯的时钟、数据、片选信号，排针间距是标准的2.54mm，既可以直接插在面包板上做原型验证，也可以焊接到定制的主控板上做集成安装，板上预留了一个固定安装孔，孔径适配M3螺丝，安装时可以直接用螺丝把模块固定在设备的电控安装板或者型材支架上，不会因为设备运行的振动出现引脚松脱的问题。建模的时候特意还原了实际产品的安装边界尺寸，探头的螺纹规格、铠装线缆的弯曲半径、电路板的长宽尺寸、排针的突出高度都按照实物比例做了还原，做结构布局的时候可以直接把这个模型导入装配体，核对安装空间是否足够，比如探头伸入设备腔体的长度是否会和内部的运动部件干涉，引线的弯曲半径是否满足线缆的最小弯折要求，电路板安装后和周边的电容、接线端子等元器件是否有安全间距，这些细节在三维建模阶段核对清楚，就能避免后期打样组装的时候出现结构干涉、安装不上的问题。

　　从设计思路上看，这套组件把测温探头和信号处理模块做了分体式设计，探头部分可以根据实际测温点的位置灵活调整伸入长度，铠装线缆可以根据布线需求弯折走线，信号板则可以安装在远离高温区域的电控仓内，避免电路板上的元器件长期受高温影响出现性能漂移，这种分体结构在注塑机料筒测温、3D打印机喷头测温、小型实验炉温控、工业烘箱温度采集这些场景里都非常适用，既保证了测温点能直接接触到被测介质，又能让信号处理电路工作在合适的温度区间，提升长期运行的稳定性。另外模型里还原的接线端子是按压式的接线结构，接线的时候不需要焊接，只需要把热电偶的引线剥好插入端子，压紧卡扣就能完成接线，现场维护更换探头的时候非常方便，不需要动用焊接工具，能减少设备维护的停机时间。

　　在做设备三维布局的时候，很多工程师容易忽略测温元件的安装空间，比如探头的锁紧螺母需要预留扳手操作空间，信号板的排针插拔需要预留手部操作的间隙，这套模型把这些结构细节都做了还原，导入装配体后就能直接核对这些操作空间是否满足要求，不用后期再反复调整安装位置。对于做温控系统开发的工程师来说，这个模型还能用来做布线仿真，核对热电偶引线从测温点到信号板的走线路径，是否会和运动部件、高温部件接触，提前规划好走线槽或者固定线卡的位置，避免引线被磨损或者被高温烤坏。整个模块的电路部分做了敷铜处理，建模时也还原了电路板的敷铜区域与元器件布局，芯片的位置、电容的摆放都和实物一致，做结构设计的时候可以核对元器件的高度，避免上盖或者周边结构压到板上的元器件。
