3D触控式自动调平传感器结构设计

在桌面级FDM3D打印设备的实际作业流程里，打印平台的平面度偏差、Z轴零点定位误差，是导致首层粘附失效、模型翘边、打印件尺寸超差的核心诱因之一，传统的手动调平依赖操作人员经验，反复调整四个角的调平螺母耗时久，且不同批次耗材、平台温度变化带来的形变无法被动态补偿，而这款3D触控传感器正是为解决这一痛点设计的接触式检测部件。

从实际使用场景来看，这类传感器可直接替代传统的机械式限位开关，安装在打印挤出头的侧方安装位，随挤出头完成X、Y轴的全行程移动，在打印前的自动调平流程中，传感器底部的探针会逐点接触打印平台表面，通过内部的触发机构输出电平信号给主控板，主控板结合多点检测数据拟合出平台的实际倾斜平面，在后续打印过程中动态补偿Z轴的进给量，哪怕平台存在0.1mm级别的倾斜或者轻微形变，也能保证首层耗材均匀挤压在平台表面，大幅降低打印失败的概率。除了桌面级FDM设备，这类小型接触式触控传感器也可用于小型数控雕刻机的Z轴对刀、轻载自动化设备的工件到位检测、微小位移的接触式触发场景，适配对安装空间、检测精度有较高要求的紧凑设备结构。

从产品功能特性来看，这款传感器采用接触式触发原理，相比非接触式的电容、电感接近开关，它不受平台材质、表面颜色、环境光线的干扰，不管是玻璃平台、PEI涂层平台、磁吸弹簧钢平台都能稳定触发，触发重复精度可以控制在0.005mm以内，完全满足消费级3D打印的精度需求。传感器整体采用模块化的分层结构，顶部是带安装固定孔的法兰端盖，端盖上预留了两个对称的安装孔位，可通过M2或者M2.5的螺丝直接固定在挤出头的支架上，安装时不需要额外设计复杂的转接件，端盖下方是信号处理电路板的容纳腔，内置的触发机构采用弹簧复位结构，探针被向上挤压达到设定行程后就会触发内部的微动开关，输出稳定的开关量信号，探针伸出的初始长度可通过顶部的调节螺丝微调，适配不同挤出头的喷嘴突出长度，避免探针过长剐蹭打印件或者过短无法触发。

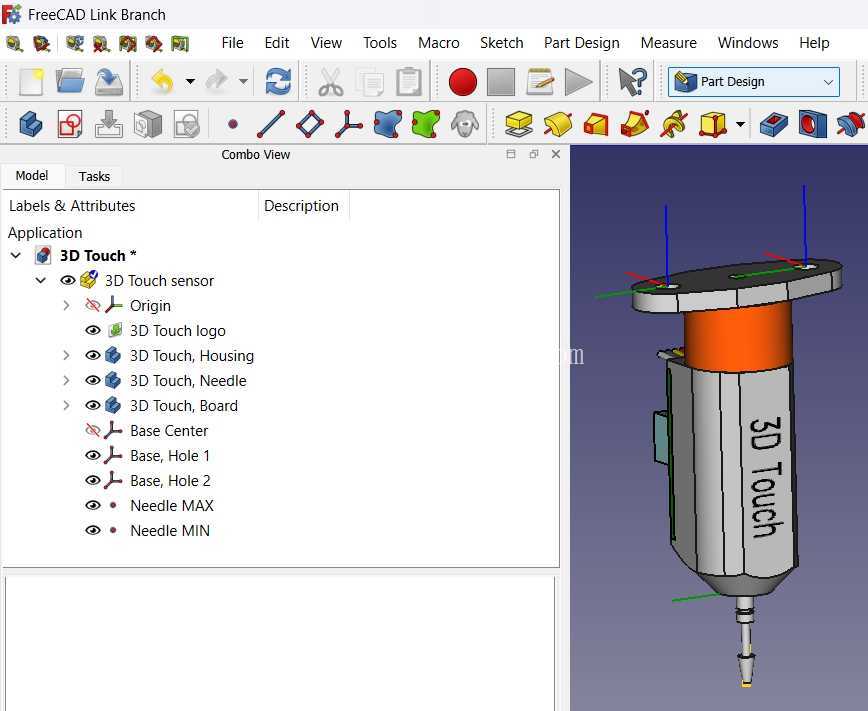

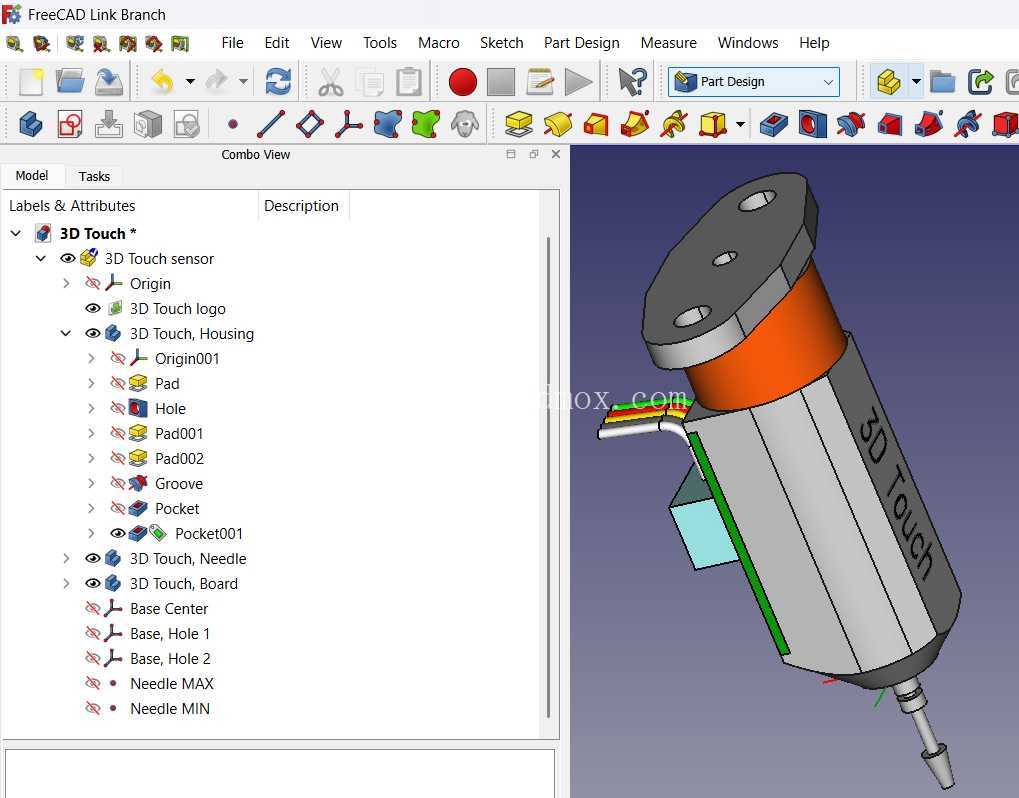

在设计思路上，这款模型采用单部件集成化的设计逻辑，将外壳、探针容纳腔、安装法兰、内部结构限位都整合在统一的装配体中，每个子零件都做了明确的特征分组，从模型树可以看到外壳、探针、电路板安装位、固定孔位都做了独立的特征区分，方便后续根据实际使用的电路板尺寸、探针规格做参数化修改。外壳主体采用圆柱形结构，最大外径控制在16mm左右，整体高度不含探针的部分控制在25mm以内，不会过多占用挤出头周围的安装空间，也不会在打印过程中剐蹭到已经打印完成的模型侧壁；探针部分采用细杆结构，末端做了圆弧过渡，接触平台时不会刮花平台表面的涂层，探针的复位弹簧预紧力做了针对性优化，触发力度控制在5g左右，接触平台时不会对轻薄的平台结构造成挤压形变，保证检测数据的准确性。

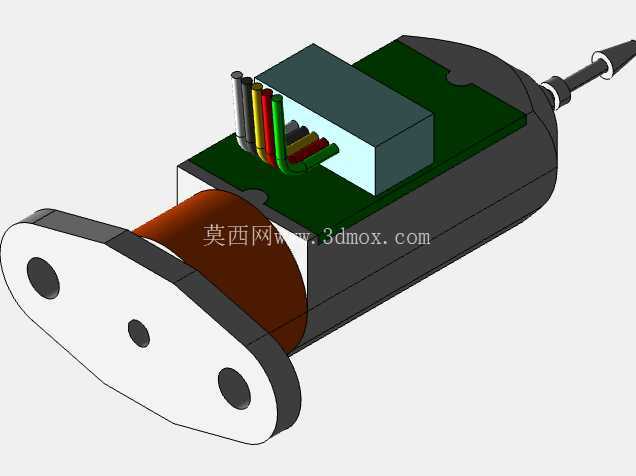

从安装边界来看，这款传感器的顶部法兰直径为18mm，两个安装孔的中心距为10mm，安装时需要保证探针的垂直方向与Z轴运动方向平行，倾斜角度不能超过2度，否则会导致触发行程出现偏差，影响检测精度；探针的最大伸出长度为8mm，有效触发行程为2mm，安装时需要调整传感器的上下位置，保证喷嘴接触到平台时，探针被压缩的行程在0.5mm到1.5mm之间，既不会因为压缩量过大损坏探针内部结构，也不会因为压缩量不足导致无法触发。传感器的侧面预留了走线槽，信号线缆可以从侧面引出，顺着挤出头的拖链排布到主控板，不会和周围的运动部件产生干涉。在结构细节上，外壳的侧壁做了平面标识区，可直接印刷型号标识和接线定义，方便现场安装时快速识别接线方向，内部的电路板安装位预留了0.2mm的装配间隙，可适配常规的0.8mm厚度的PCB板，安装时只需要用少量胶水或者卡扣就可以完成固定，不需要额外设计复杂的压装结构。

对于结构设计从业者来说，这款模型的设计参考点在于紧凑空间内的功能集成，如何在极小的圆柱空间内整合触发机构、复位弹簧、电路板、安装结构，同时保证运动部件的顺畅无卡滞，是这类小型传感部件设计的核心要点，模型中对配合间隙的处理、安装孔位的标准化设计、运动行程的限位结构，都可以直接迁移到其他小型接触式检测部件的设计中；对于设备选型的从业者来说，这类传感器的安装尺寸、触发精度、行程参数，可直接作为3D打印机改装、小型自动化设备传感选型的参考依据，不需要重新测绘就可以完成安装支架的设计和电气参数的匹配。
