适配Arduino与ESP32的嵌入式开发项目防护外壳

在嵌入式开发、创客项目落地以及小型工业控制节点搭建的场景中，开发板与外接模块的防护一直是容易被忽略却直接影响项目可靠性的环节。裸露的电路板不仅容易在调试、搬运过程中被静电击穿、被金属碎屑短路，外接的显示屏、接口、调节旋钮也容易因磕碰出现引脚脱焊、接口松动的问题，这款分体式项目盒正是针对这类痛点设计的防护结构。

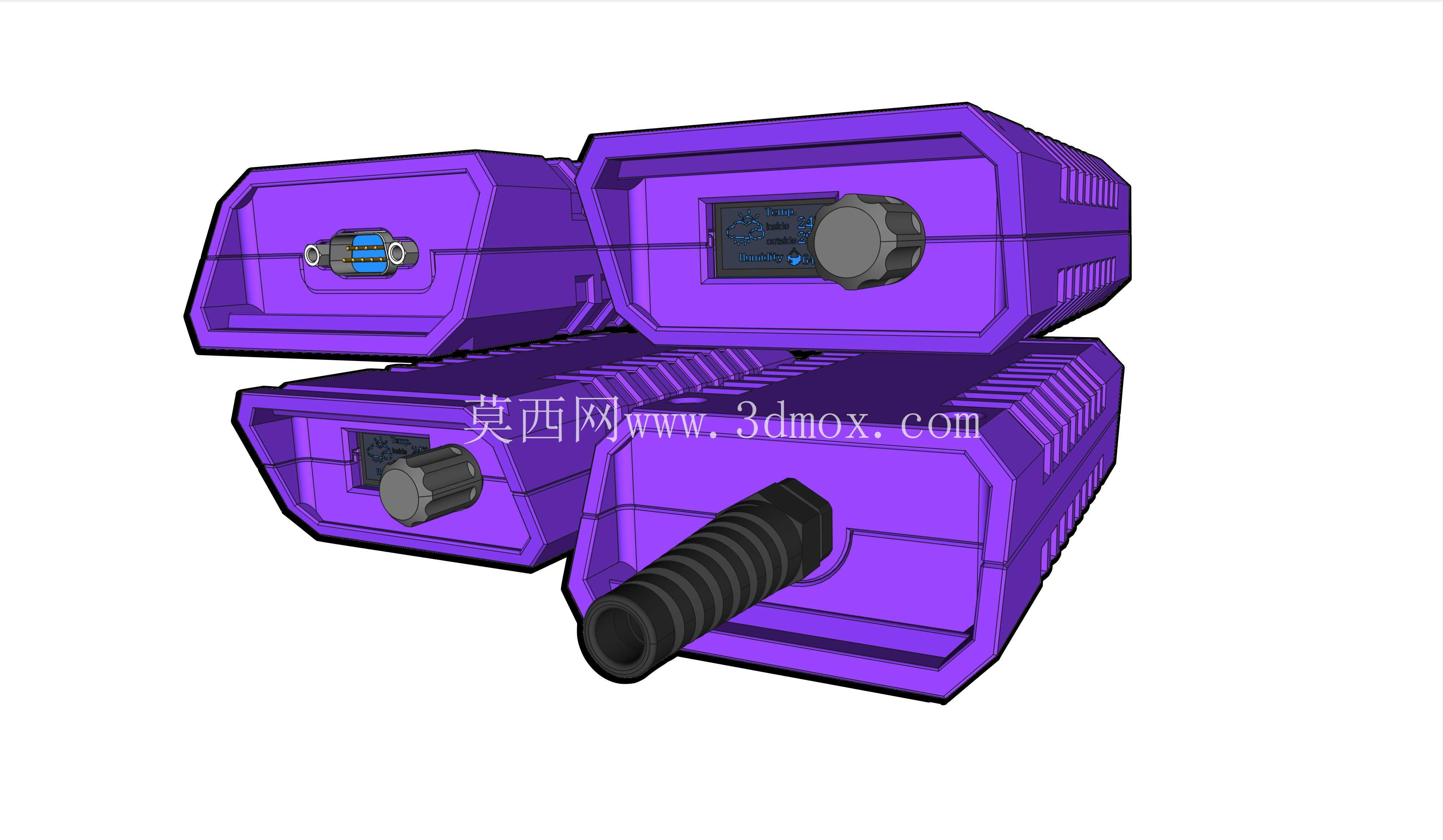

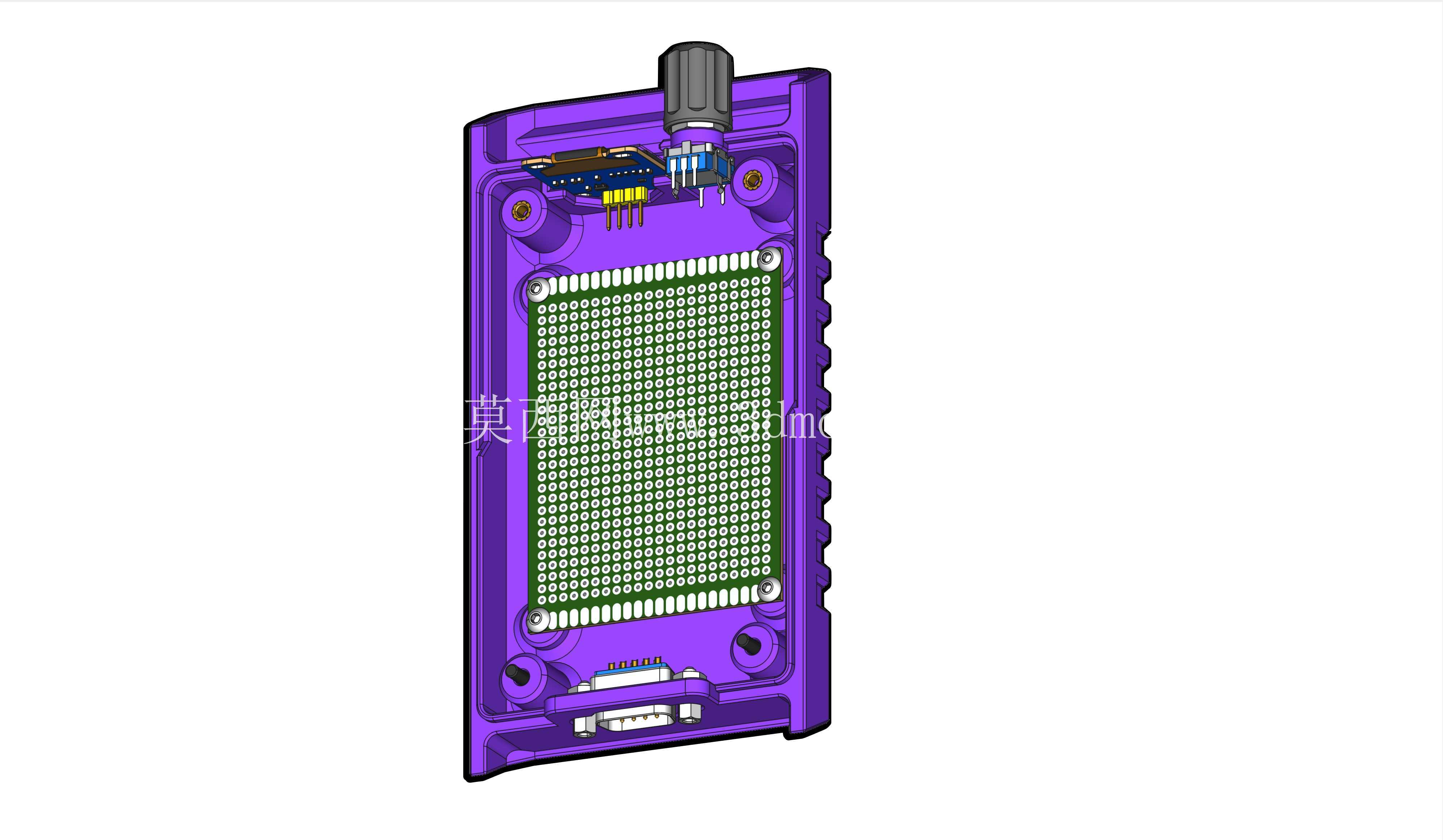

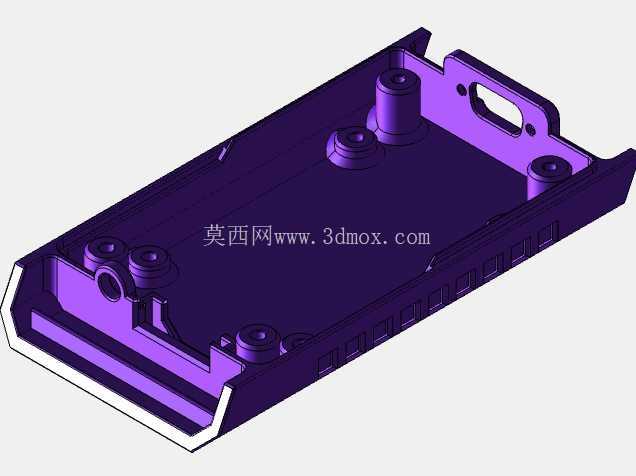

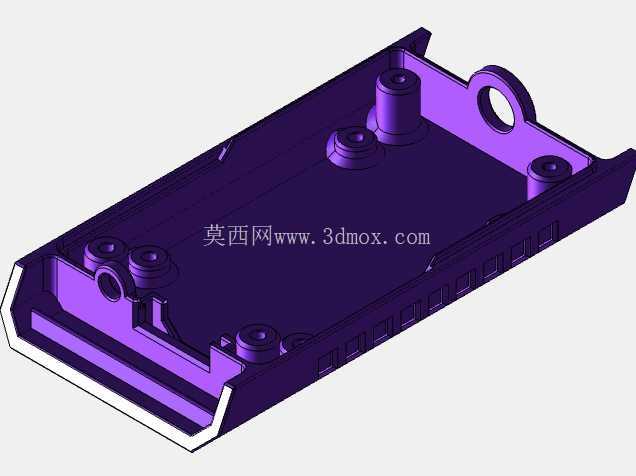

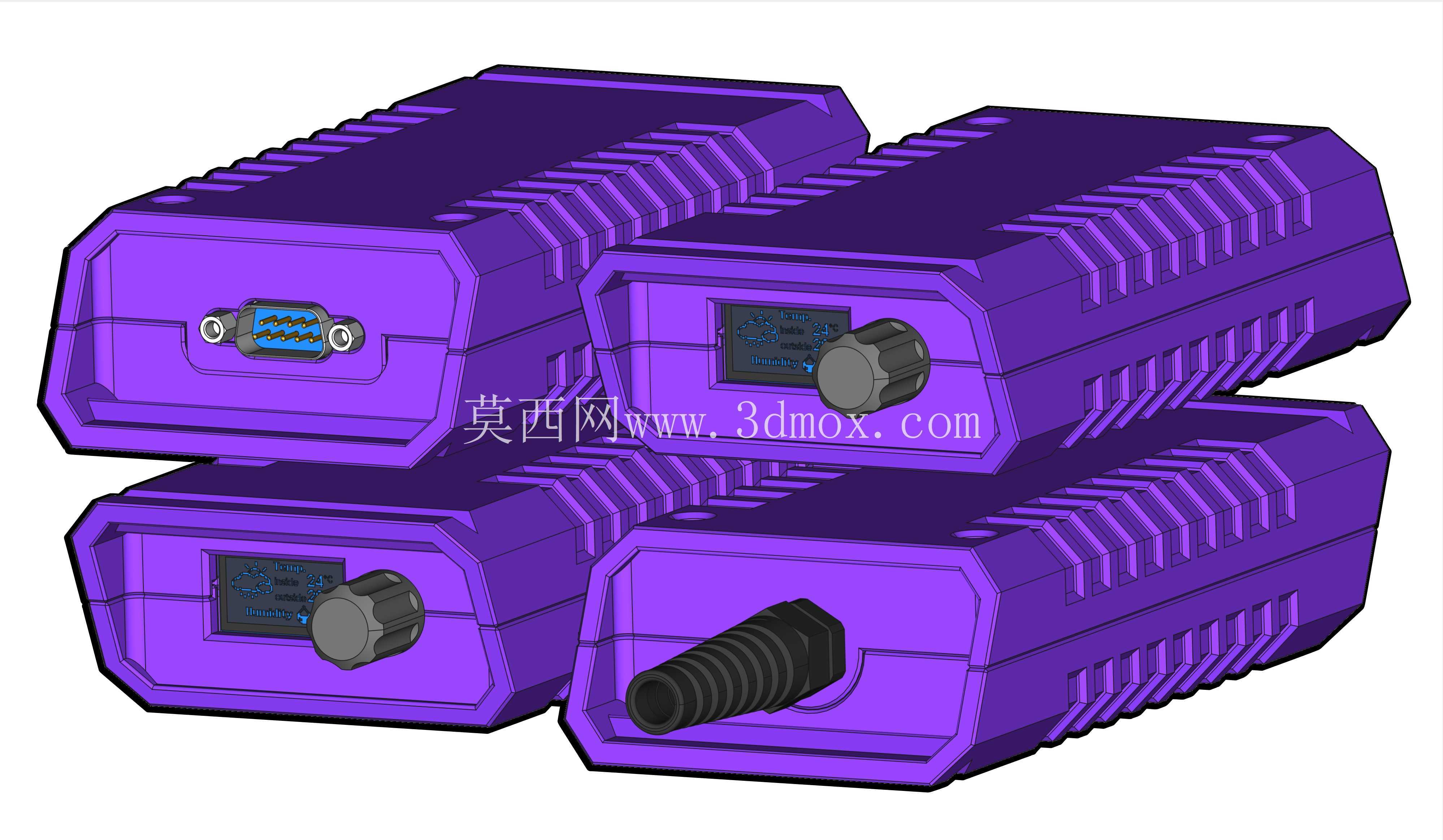

从结构设计逻辑来看，这款壳体采用上下对半拼接的基础架构，基础半壳作为通用结构件，可直接适配50×80mm规格的通用穿孔板，能覆盖绝大多数Arduino、ESP32开发板的安装尺寸，安装孔位预留了足够的公差，不需要二次打孔就能通过铜柱将开发板固定在壳体内部，避免电路板与壳体直接接触造成短路。针对不同项目的外接需求，设计了多版本的定制半壳：适配128×64 OLED显示屏的版本预留了精准的屏幕开窗，屏幕安装位周围设计了0.8mm的定位凸台，刚好卡住屏幕的PCB边缘，不需要额外打胶就能固定屏幕，避免屏幕移位导致显示区域被遮挡；适配DB9接口的版本预留了标准DB9公头/母头的安装位，接口边缘做了1mm的加厚处理，反复插拔接口时不会出现壳体开裂的问题；适配Flex Gland防水接头的版本则在出线位置做了阶梯式的卡位结构，接头拧紧后不会出现转动、拉扯内部接线的问题，能满足多线束引出的项目需求。

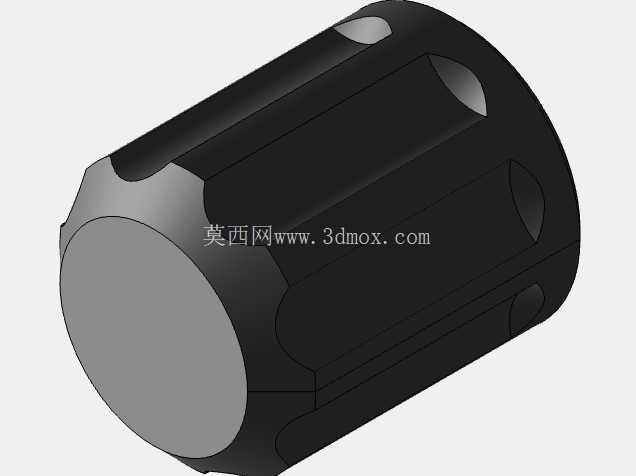

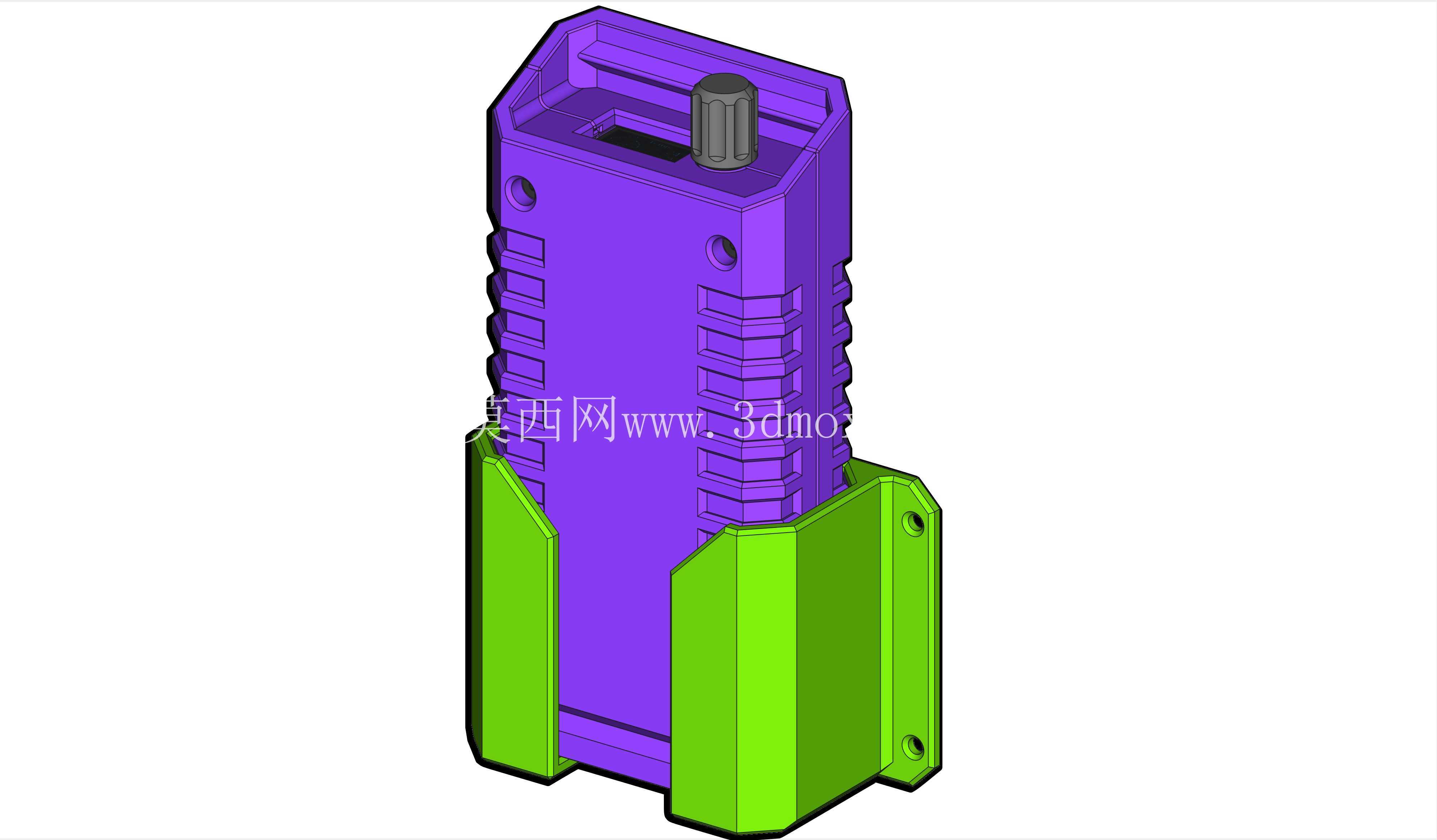

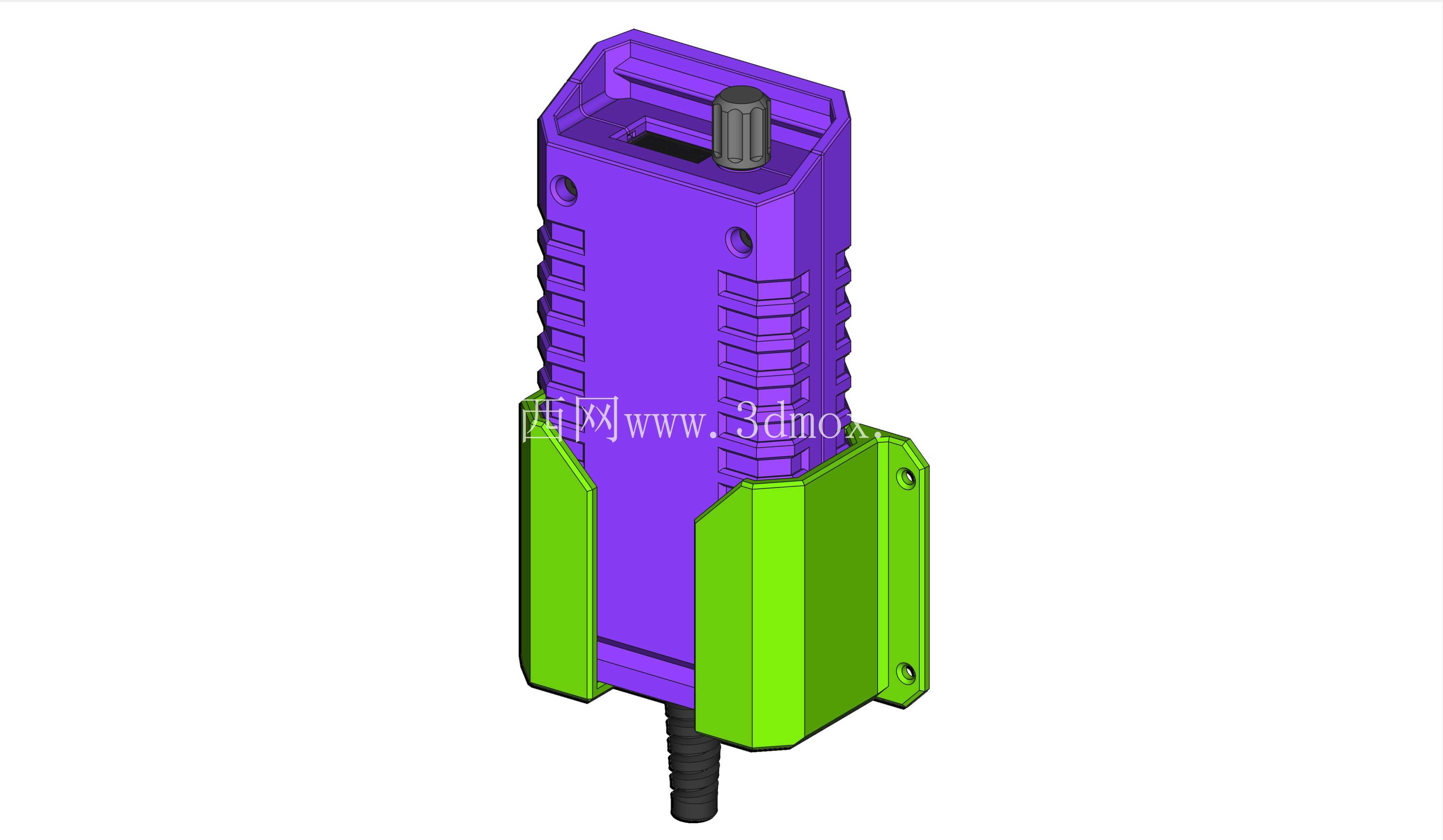

壳体外部的防滑筋条并非装饰性结构，沿壳体长度方向均匀分布的1.2mm高凸筋，既可以在手持调试设备时增加摩擦力，避免设备从手中滑落，也能在多台设备并排摆放时增加壳体之间的空气间隙，提升开发板长时间运行时的散热效率，避免密闭壳体内热量堆积导致芯片降频。壳体侧面预留的旋钮安装位做了同轴度0.1mm的限位结构，安装编码旋钮或者电位器时，旋钮的转轴不会出现偏心卡顿的问题，调节手感顺畅。配套的安装支架采用卡扣式设计，不需要螺丝就能固定在壳体底部，既可以将设备卡在DIN导轨上用于工业控制柜内的节点安装，也可以通过支架上的沉头孔用螺丝将设备固定在墙面、设备外壁上，安装场景覆盖桌面调试、固定安装、临时挂载等多种使用需求。

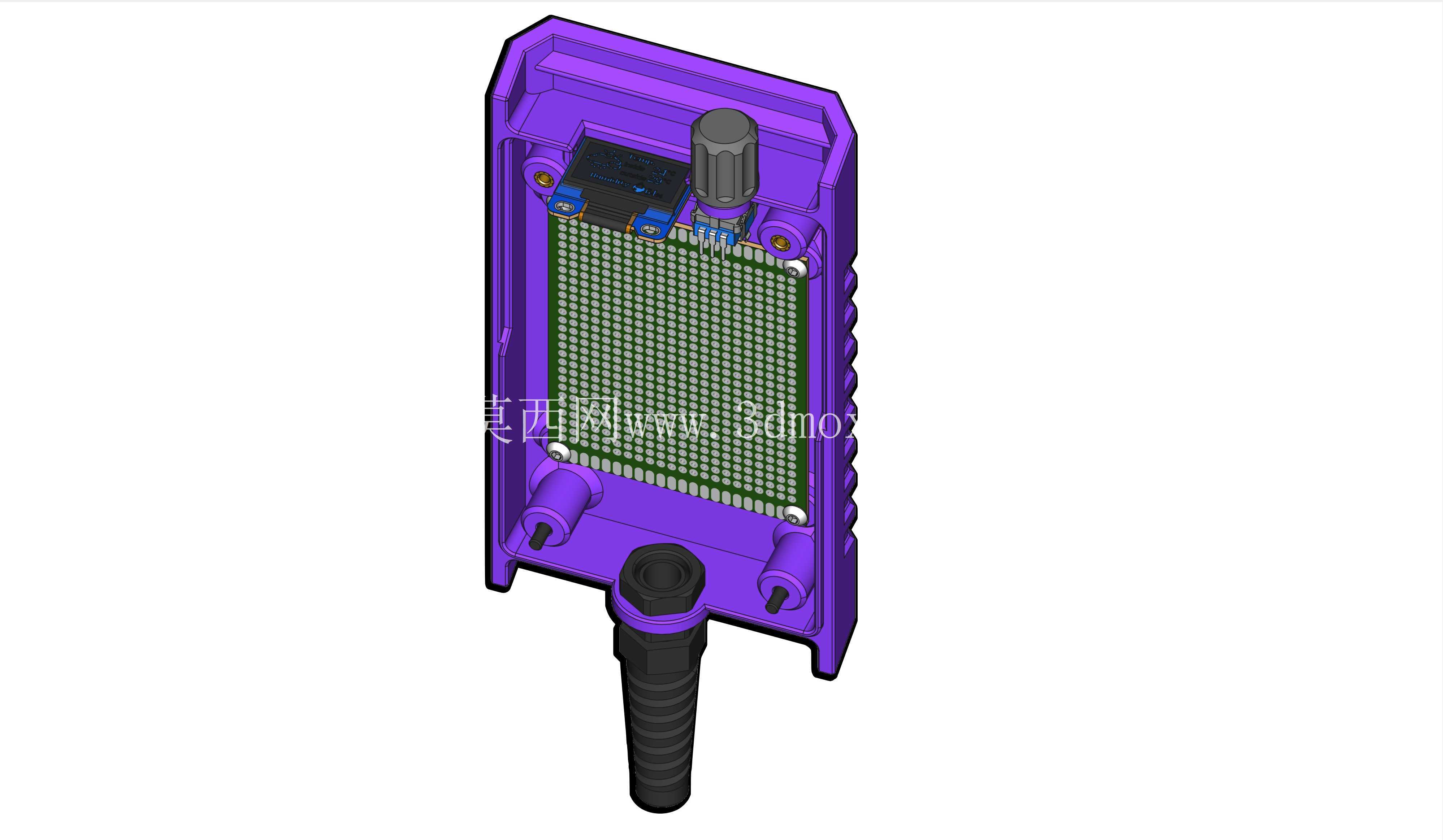

在安装边界设计上，壳体内部的净空高度预留了15mm，除了开发板本身之外，还能容纳一层接线端子或者小型的扩展模块，不需要额外增加壳体高度就能完成常规项目的布线；上下壳的拼接面做了0.5mm的止口结构，拼接后不会出现错位，配合自攻螺丝固定后，拼接缝隙小于0.2mm，能阻挡日常环境中的灰尘进入壳体内部，适合实验室、车间等多尘环境下的长期使用。出线口的位置根据不同版本做了优化，DB9接口版本的接口位置与开发板的串口引脚位置对齐，内部接线长度只需要30mm就能完成连接，减少内部走线杂乱的问题；Flex Gland版本的出线口位于壳体端面中心，多根线束引出时不会与壳体内的元器件产生干涉，布线时可以顺着壳体侧壁走线，不会挤压到开发板上的电容、电阻等贴片元件。

针对嵌入式开发项目迭代快、修改频繁的特点，这款壳体的基础半壳结构做了通用化设计，只需要修改上半壳的开窗、接口位置就能适配不同的项目需求，不需要重新设计整个壳体结构，能大幅缩短项目外壳的设计周期，对于需要快速打样验证的项目来说，只需要调整半壳的局部特征就能完成适配，减少3D打印或者开模的成本。壳体的壁厚统一设置为2mm，既保证了足够的结构强度，在跌落测试中从1.2米高度自由落体到水泥地面不会出现开裂，也不会因为壁厚过大导致材料浪费、整体重量过重，单套壳体的重量控制在80g以内，挂载安装时不会对安装面造成过大的负载。
