5.08mm间距JINKAI接线连接器套件结构

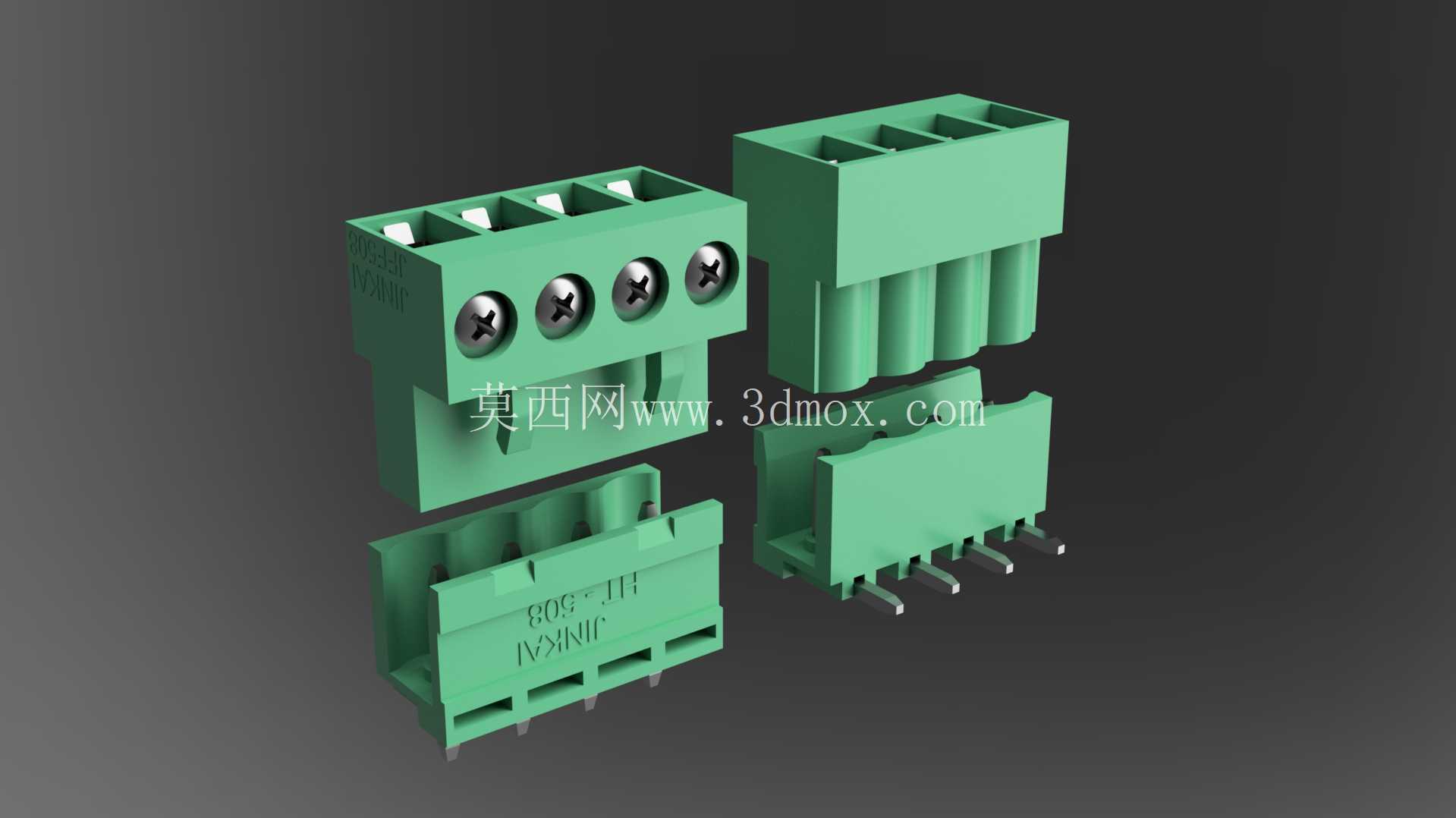

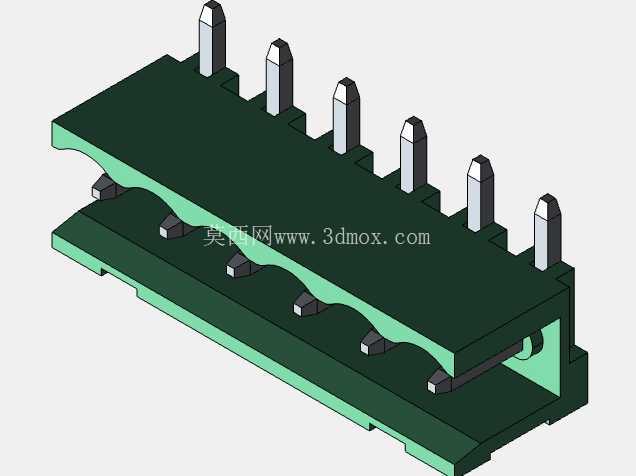

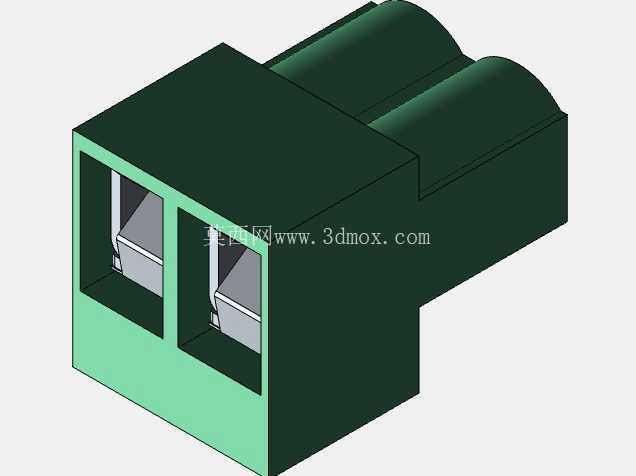

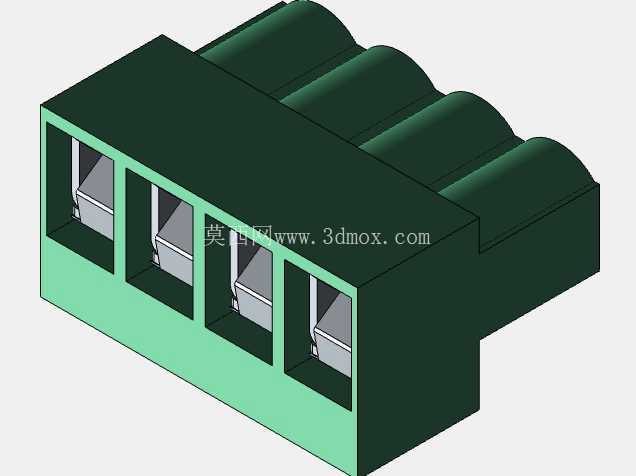

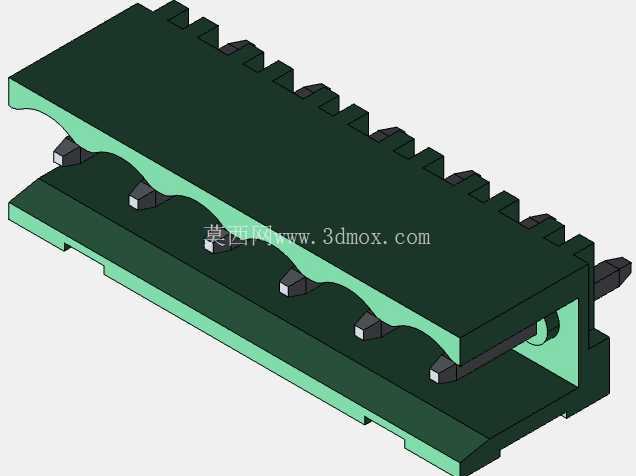

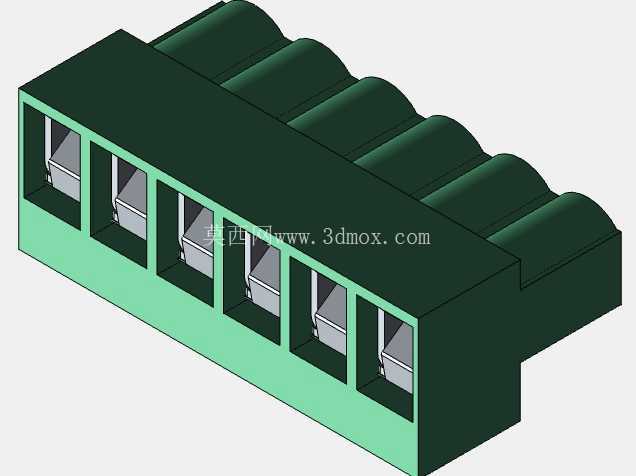

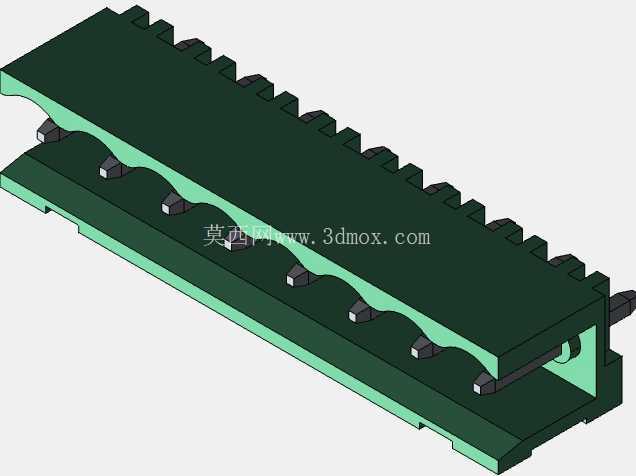

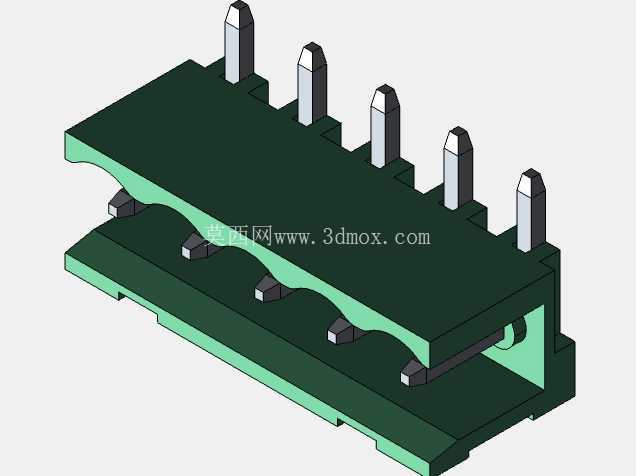

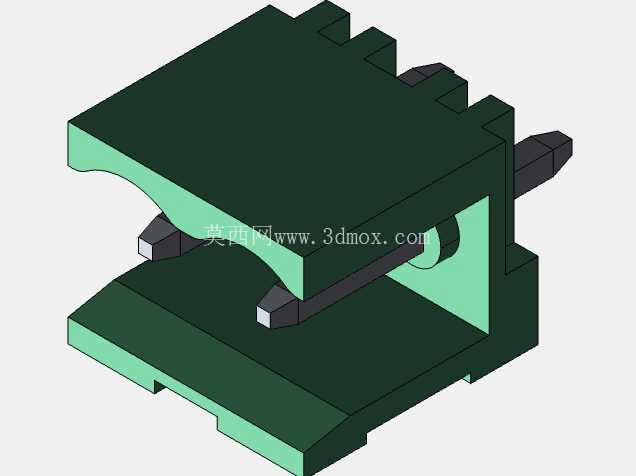

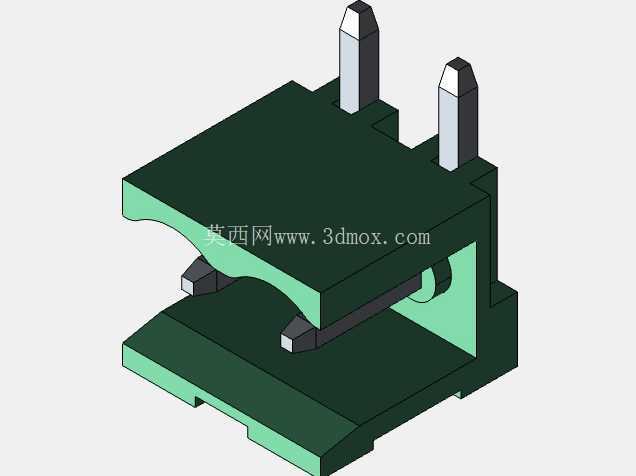

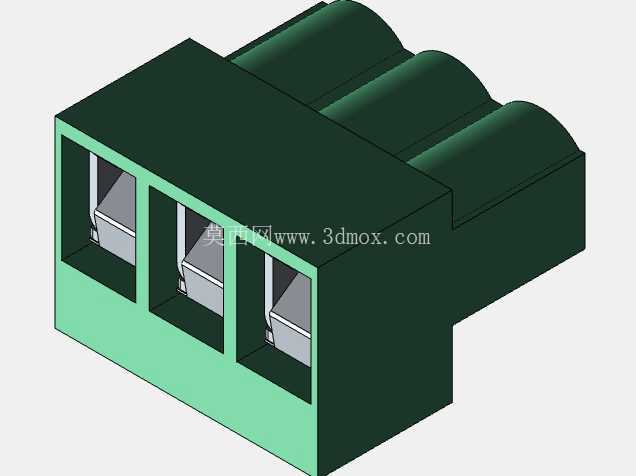

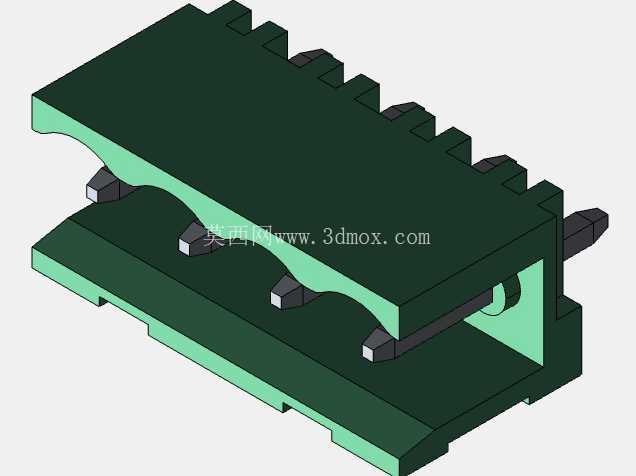

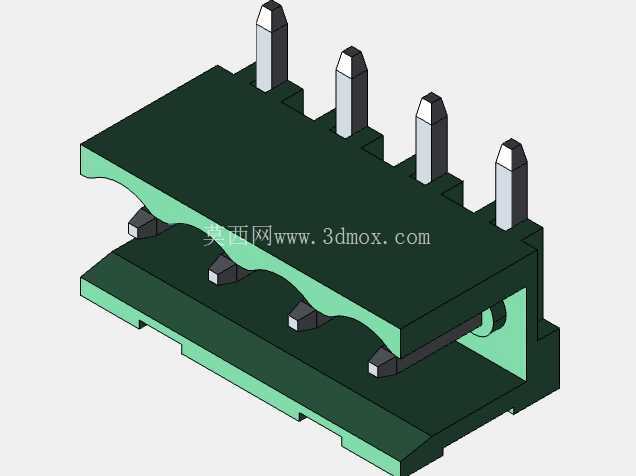

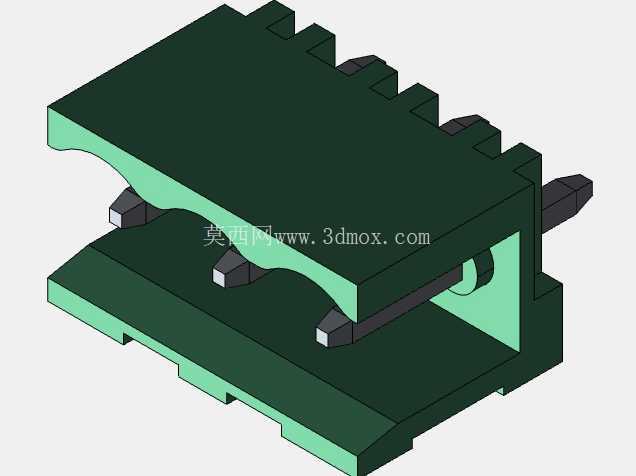

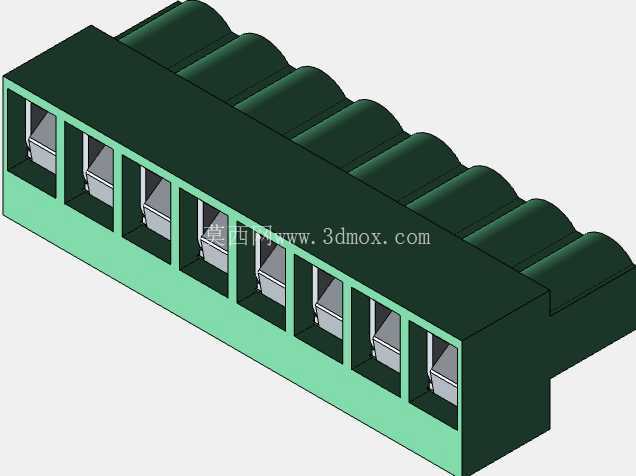

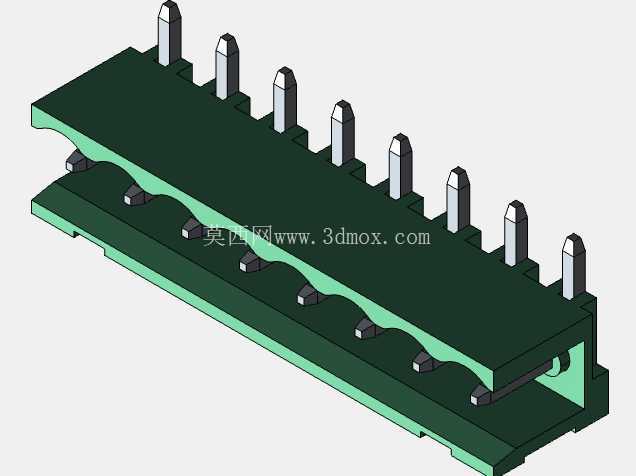

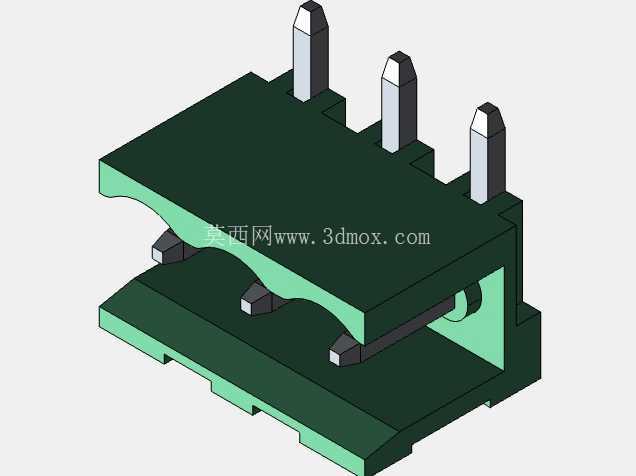

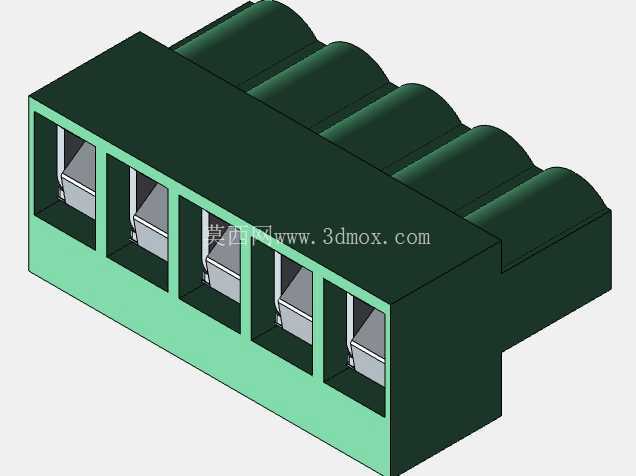

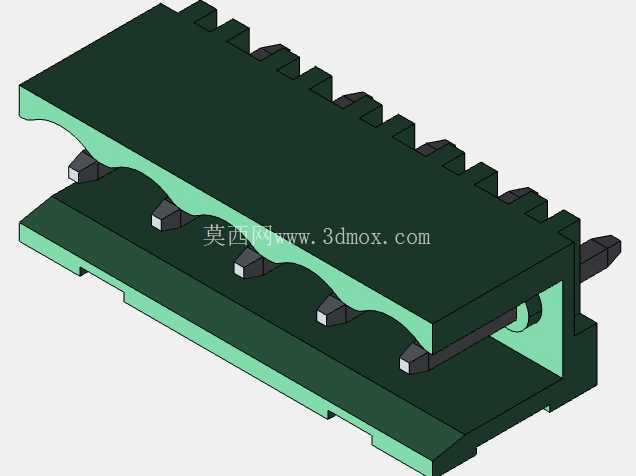

在工业控制板卡、小型电源模块、工控传感设备的内部布线场景里，这类5.08mm间距的接线连接器是板对线连接方案里的常用选型，整套套件覆盖了直式板端、角式板端、螺钉锁紧线端等不同结构形态，能适配不同走线方向的安装需求，避免布线时线缆过度弯折带来的应力损伤。从实际使用场景来看，直式结构的连接器多用于板卡边缘垂直出线的场合，比如PLC扩展模块的侧边接线位、小型变频器的信号端子排，线缆从垂直于PCB板面的方向引出，不会占用板卡上方的额外空间，适合紧凑安装的导轨式设备内部；角式结构也就是90度出线的版本，多用于板卡水平安装、线缆需要沿板面平行走线的场景，比如嵌入式工控机的内部IO接线、桌面式仪器的主板接线，线缆弯折后贴附在机箱内壁走线，能压缩设备整体的厚度尺寸。螺钉锁紧的线端部分，是整套连接器里负责和导线直接连接的结构，采用M3规格的十字螺钉压接，单孔能适配0.5-2.5平方毫米的多股铜芯导线，压接时不需要额外冷压端子，剥线后直接插入线孔拧紧螺钉即可，300V/15A的额定参数能覆盖绝大多数低压控制回路、小功率动力回路的载流需求，日常维护时拆装导线也不需要专用工具，普通十字螺丝刀就能完成操作。

从设计思路上看，整套连接器采用公母对插的防呆结构，公端的插针和母端的插孔位置做了不对称的定位凸台，插装时如果方向错误无法完全插入，能避免现场接线时插反导致的回路短路问题；板端的固定焊盘采用标准的5.08mm间距网格对齐，和市面上主流的同间距接线端子焊盘完全兼容，做PCB设计时不需要单独绘制封装，直接调用通用封装库就能完成布局，降低了设计阶段的重复工作量。线端的螺钉孔做了防掉设计，螺钉拧到最松位置也不会从塑胶本体里脱落，避免现场拆装时小零件掉落进设备内部造成短路隐患，塑胶本体的侧壁做了加强筋结构，多次插拔后也不会出现塑胶开裂、插针松动的问题。

安装边界方面，直式板端连接器的本体高度为13.2mm，焊盘伸出PCB板面的高度为1.5mm，设计机箱内部空间时，板卡上方预留15mm的净空就能满足安装需求；角式板端连接器的本体高度为8.5mm，水平方向伸出板卡边缘的长度为12.7mm，板卡距离机箱侧壁预留14mm的间隙就能完成插装操作。线端部分和板端对插后的保持力大于50N，常规的设备运输振动、现场布线拉扯都不会出现松脱问题，塑胶材料采用PA66加玻纤的材质，耐温范围覆盖-40℃到105℃，能适应工业现场的宽温工作环境，插针部分采用黄铜镀锡工艺，接触电阻小于10毫欧，长时间大电流工作时不会出现接触点过热的问题。

在结构建模的细节处理上，这套参数化模型把引脚数量做成了可调整的变量，做设计选型时可以根据实际需要的回路数调整引脚数量，不需要重新绘制模型，直接修改参数就能生成2P到12P不同回路数的连接器模型，适配不同通道数的信号接线需求；模型里的螺钉、插针、塑胶本体都做了独立的零件拆分，导出装配体时可以单独给每个零件赋予材质，做结构干涉检查时也能清晰看到每个零件的配合间隙，比如插针和塑胶孔的配合间隙控制在0.1mm，公母对插的配合间隙控制在0.2mm，既保证插装时的顺畅度，又不会因为间隙过大导致接触不良。建模时还还原了塑胶本体表面的标识字符，包括额定电压电流参数、品牌标识、引脚序号标记，做整机装配的可视化渲染时能还原真实的产品外观，用于生成产品说明书、装配指导文件时不需要额外做贴图处理。

从选型适配的角度来说，这类连接器和市面上同规格的5.08mm间距凤凰端子完全兼容，备件替换时不需要修改PCB设计，直接采购同规格的产品就能完成替换，在设备维护时能降低备件的采购难度。整套套件的不同结构件可以组合使用，比如同一个设备里，电源回路用直式螺钉端子，信号回路用角式插拔端子，统一的间距参数能让PCB布局更加整齐，布线时的走线距离也能做到最短，减少信号回路的引线电感，提高弱信号采集的稳定性。在做三维布线设计时，这套模型的出线口位置做了准确的还原，线缆绑定后可以直接模拟实际的弯折半径，检查线缆和周边结构件的干涉情况，避免实际装配时出现线缆被结构件压破绝缘层的问题。
