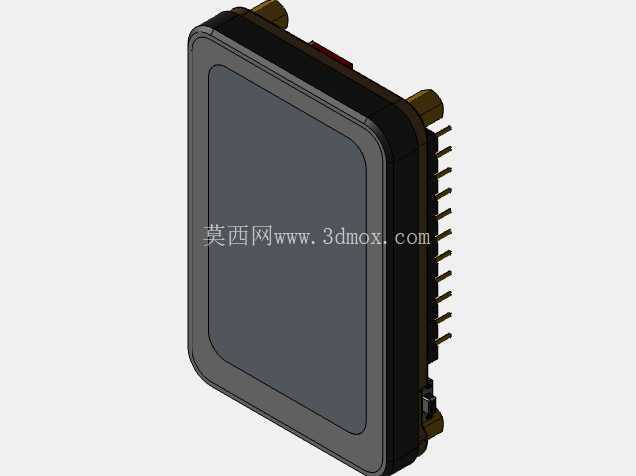

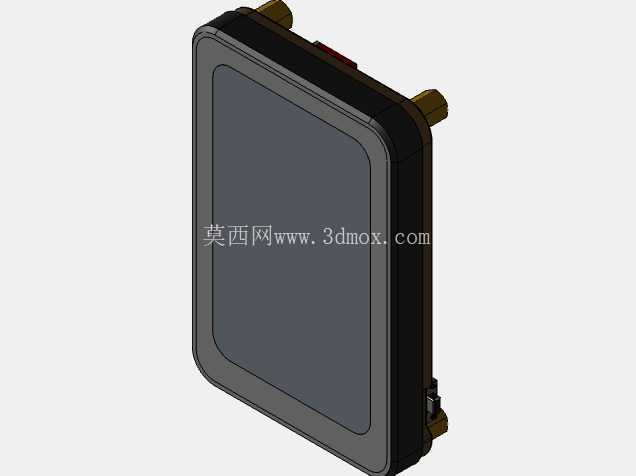

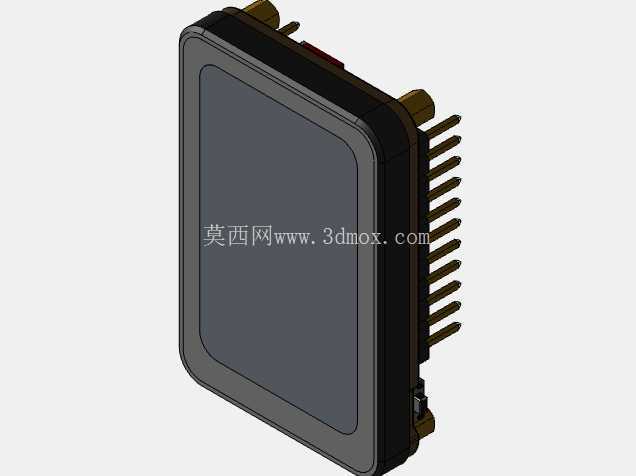

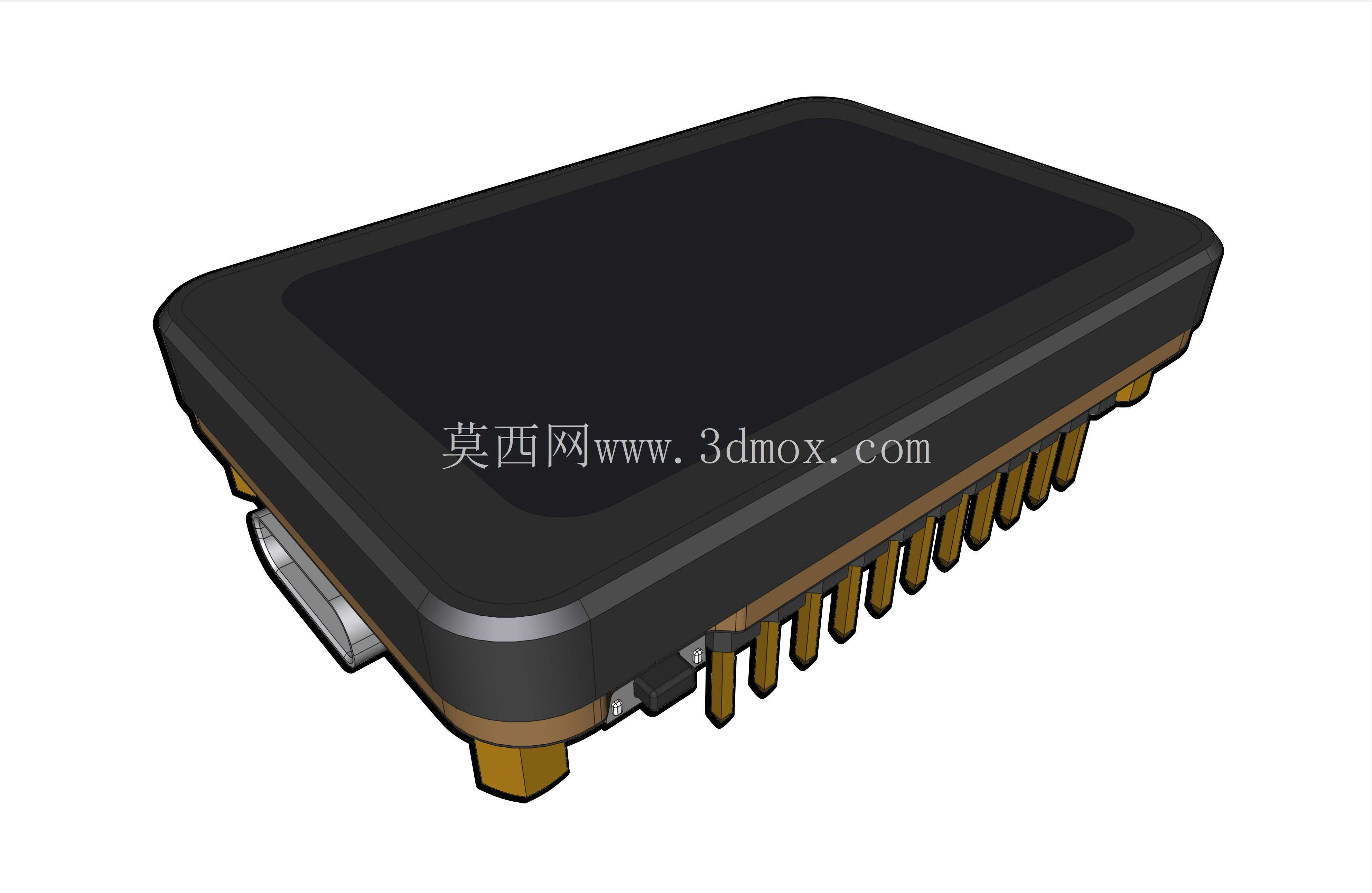

微雪ESP32-S3 AMOLED触控显示模块三维结构

做嵌入式手持设备、小型物联网终端的结构设计时，选对带主控的显示模组能省掉一半的适配工作量，这款集成ESP32-S3主控的1.64英寸AMOLED触控模组，是近期做便携检测设备结构适配时接触到的成熟硬件方案。从实际落地的项目场景看，这类模组常被用在便携式环境检测仪、小型工业手持操作终端、可穿戴式数据采集设备、桌面迷你状态显示面板这类对显示效果、触控交互、整机体积都有严格要求的场合，相比传统的TFT LCD模组，AMOLED的高对比度、宽可视角度特性，在户外强光、车间弱光等复杂光照环境下都能保证显示内容清晰可读，自带的电容触控层也省去了额外外挂触控板的结构空间，非常适合紧凑空间内的人机交互设计。

从功能特性上拆解，这款模组把主控计算单元、显示驱动、触控采集、电源管理都集成在了单块PCB上，底部引出的排针引脚可以直接插在配套的底板上，也可以通过飞线适配自定义载板，对于结构设计人员来说，不需要再单独为主控芯片、显示排线、触控FPC预留堆叠空间，所有核心器件都已经完成了板级集成，只需要在整机外壳上预留对应显示窗口、触控操作区域以及排针的避让空间即可。模组侧边预留的USB接口可以直接用于程序烧录与串口调试，做样机阶段不需要额外引出调试接口，外壳上只需要在对应位置预留Type-C开口就能满足调试与供电需求，大幅缩短样机打样的迭代周期。

建模还原这款模组的时候，首先要抓准核心的安装边界：整个模组的显示区域是1.64英寸的矩形AMOLED面板，面板外围的黑色塑封边框做了微小的圆角处理，避免装配时与外壳视窗的直角边发生硬干涉，边框的高度略高于显示面板表面0.2mm左右，装配时可以在视窗位置粘贴泡棉胶圈，既可以挡住屏幕侧边的漏光，也能起到缓冲减震的作用，避免设备跌落时屏幕直接与外壳硬接触造成碎裂。底部的排针是标准2.54mm间距的直插排针，排针的总长度、露出PCB底面的高度都要严格按照实物尺寸还原，因为这部分尺寸直接决定了载板与模组之间的安装间隙，如果排针长度建模偏差超过0.3mm，就会出现模组插不到位、或者排针顶到载板背面元件的问题。

设计适配外壳的时候，要注意模组的厚度方向堆叠：从屏幕表面到PCB底面的总厚度是核心的尺寸链基准，屏幕表面到外壳视窗表面的下沉量要控制在0.3-0.5mm之间，下沉量太小容易出现屏幕被外物刮花的问题，下沉量太大则会在视窗边缘形成阴影，影响显示区域的可视范围。PCB侧边的元件高度也要逐一核对，比如USB接口的突出高度、板上电容电阻的最高高度，这些位置如果外壳内壁的避让空间留得不够，装配时就会出现元件被外壳压坏的问题。触控层的有效操作区域要和屏幕显示区域完全对齐，外壳上的视窗开口不能遮挡触控边缘的触发区域，否则会出现边缘触控不灵敏的问题，实际建模时可以把触控有效区域单独做一个基准面，外壳开口的边缘比触控区域大0.2mm即可，既不会漏出内部的黑边，也不会影响触控操作。

从安装固定的角度看，这类小尺寸模组通常有两种固定方式，一种是依靠底部排针与载板焊接后的结构强度固定，适合重量较轻、没有高强度震动的桌面设备场景；另一种是在模组PCB的四个角预留安装孔，用铜柱将模组与载板或者外壳支撑柱锁合，适合手持类、有一定震动要求的工业场景。建模时要准确还原PCB四角的安装孔位置与孔径，铜柱的选型要匹配孔位大小，同时要注意铜柱的高度不能超过屏幕表面的高度，避免顶到外壳的视窗区域。另外，模组背面的元件高度也要纳入尺寸链计算，如果背面有高度较高的电容或者晶振，载板对应位置要预留避让槽，不能让元件与载板上的其他器件发生碰撞。

实际做结构适配的时候还要考虑散热问题，AMOLED屏幕在高亮度显示时会有一定的发热，ESP32-S3主控在高负载运行WiFi、蓝牙功能时也会产生热量，建模时不要在屏幕背面和主控芯片位置设计完全封闭的加强筋，要预留一定的空气对流空间，避免热量堆积导致屏幕显示异常或者主控降频。如果是做密封类的手持设备，可以在主控对应的外壳内壁位置贴一小块导热石墨片，把热量引导到外壳上散出，这部分的空间预留也要在建模阶段就考虑进去，不要等样机打样出来才发现没有贴导热材料的位置。

很多新手工程师在做这类集成模组的适配时，容易忽略排针的倒角与插装斜度，建模时把排针做成完全垂直的圆柱体，实际生产中排针是有轻微的导入斜角的，如果载板上的排针孔按照完全无间隙的尺寸设计，焊接时就会出现插装困难的问题，正确的做法是排针孔直径比排针直径大0.1-0.15mm，同时在孔位背面做0.2mm的倒角，方便排针插入与焊锡流动。另外，屏幕表面的保护贴膜厚度也要考虑进去，如果样机阶段需要保留出厂保护贴膜，视窗的下沉量要多预留0.1mm的空间，避免贴膜被视窗边缘压出气泡或者翘边。
