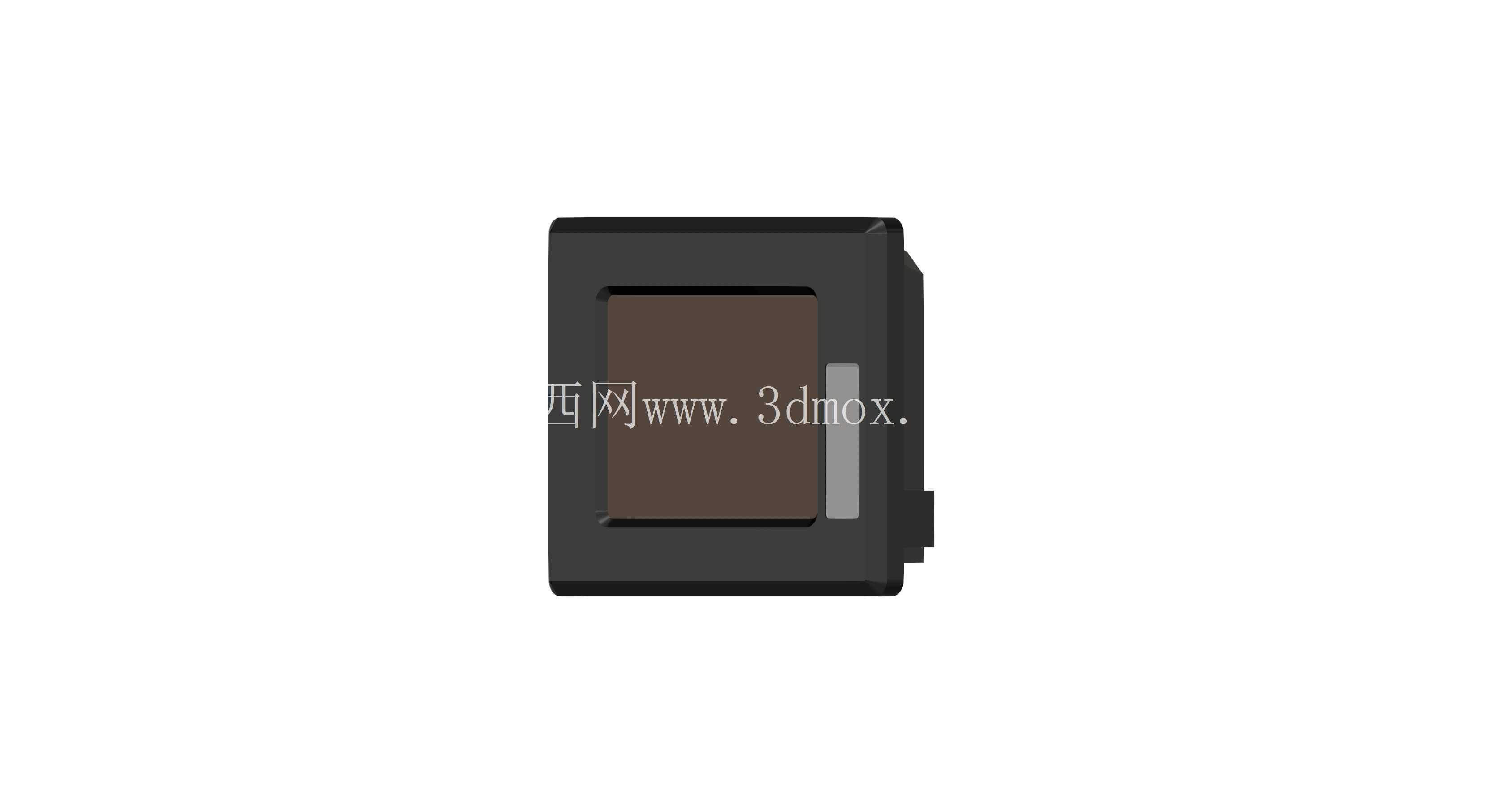

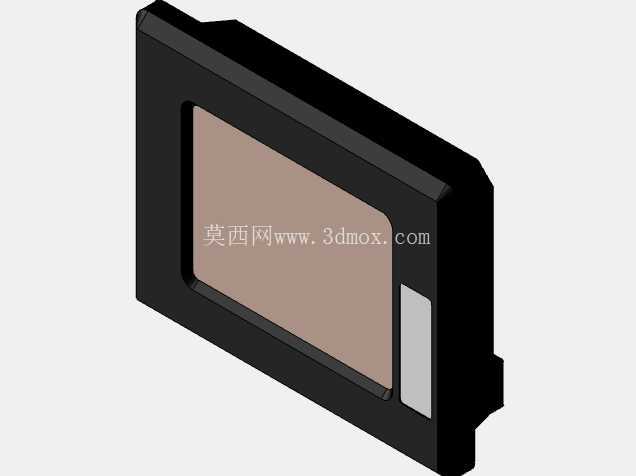

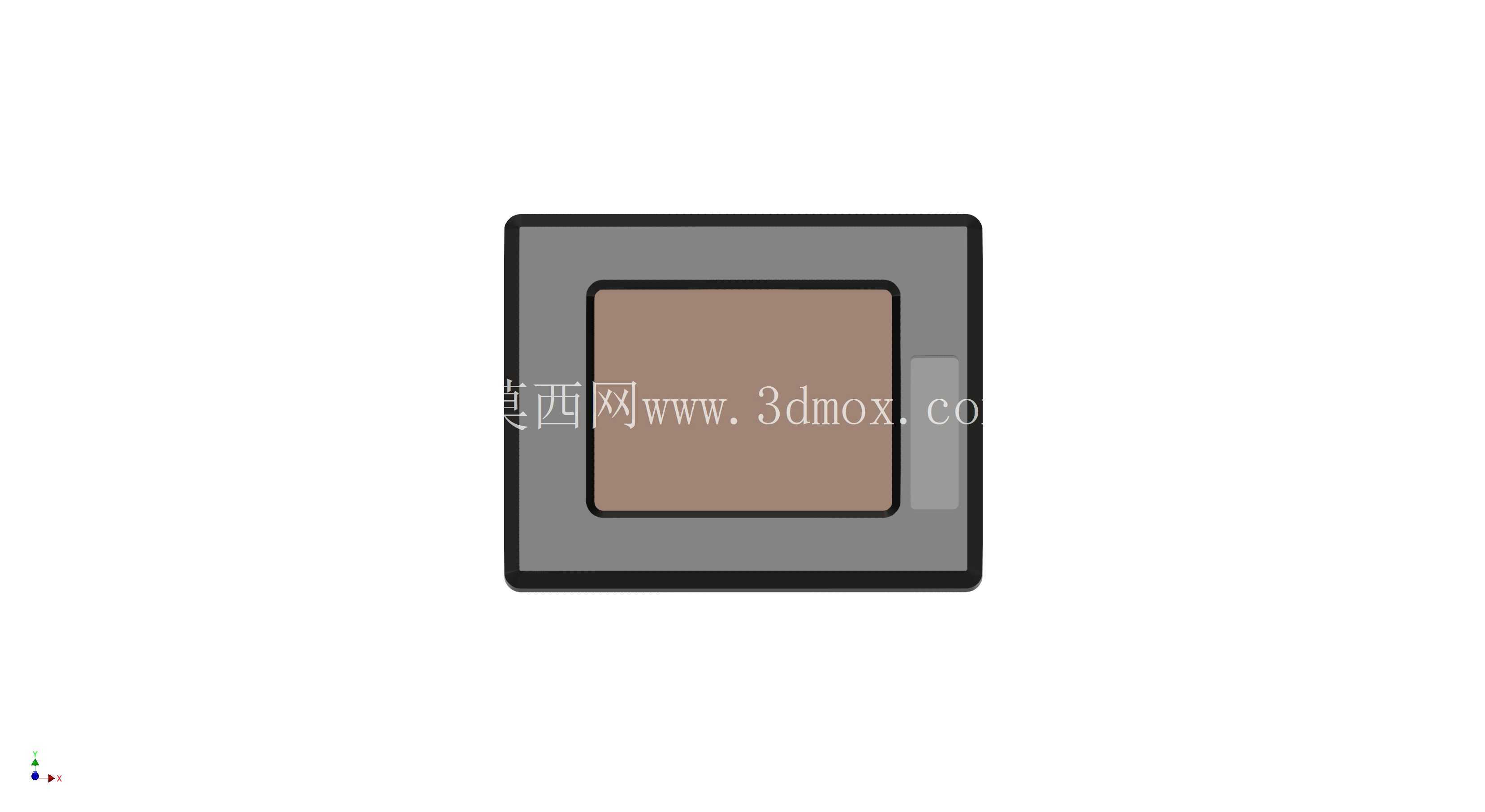

八英寸加固型工业防护显示屏结构

这款八英寸加固型屏幕的结构设计，核心面向户外作业设备、工业控制柜、工程机械车载终端这类存在振动、冲击、粉尘淋溅风险的应用场景，区别于消费级显示面板的轻薄设计逻辑，整个结构从壳体承力到屏幕防护都做了针对性的冗余设计。从实际使用场景来看，这类加固屏常被安装在挖掘机操作舱、港口起重设备控制台、户外环境监测终端、移动式工业检测设备上，日常要面对设备运行带来的持续低频振动，作业过程中可能出现的工具磕碰、飞屑撞击，还有户外温差变化带来的结构形变，因此整个结构的设计优先级首先是防护可靠性，其次才是显示功能的实现。

从结构分层来看，最外层的压铸边框做了阶梯式承力结构，边框高出显示面板表面一定距离，形成物理防撞缓冲区，即使面板正面受到垂直方向的撞击，外力首先接触的是金属边框而非显示面板本身，避免玻璃面板直接受力碎裂。边框内侧设计了一圈嵌入式密封槽，装配时可以填充橡胶密封条，实现前面板与壳体之间的IP65级防护能力，阻挡粉尘、喷淋水进入壳体内部损伤电路与显示模组。显示区域的防护面板采用了高透光的强化材质，与内层液晶模组之间预留了微小的缓冲间隙，避免温度变化时不同材质膨胀系数差异导致的面板挤压破损，同时缓冲间隙也能抵消一部分正面冲击的能量，降低内层模组的损坏概率。

壳体部分采用压铸工艺成型，整体壁厚均匀，边角位置做了圆角过渡避免应力集中，壳体背部设计了纵横交错的加强筋结构，在不额外增加整体壁厚的前提下提升壳体的整体刚性，减少设备振动过程中壳体产生的共振形变，避免内部电路板接插件因为长期振动出现松脱。安装边界上，整个屏幕的外部轮廓为方正结构，四个边角预留了沉头安装孔位，可以直接通过螺丝嵌入式安装在设备控制面板的预留开孔内，开孔尺寸与屏幕外轮廓做了小间隙配合，安装后屏幕正面与设备面板保持齐平，不会突出面板表面形成磕碰受力点。屏幕侧边预留了接线槽位，出线位置同样设计了密封结构，避免线缆连接处成为防护薄弱点。

从设计思路上看，这款结构没有追求消费类电子产品的窄边框、薄厚度，而是把结构强度、环境适应性放在第一位，所有的结构细节都围绕工业场景下的长期可靠运行设计：边框的防撞高度经过反复校核，既能提供足够的防护空间，又不会遮挡显示区域的有效可视范围；壳体的加强筋排布避开了内部电路板、显示模组的安装位置，不会干涉内部元器件的装配；安装孔位的位置设计考虑了不同设备面板的加强筋位置，确保安装后螺丝锁紧力能够均匀传递到设备面板上，不会因为局部应力过大导致屏幕边框变形。

在实际选型适配时，这类加固屏的安装开孔需要严格匹配壳体的外轮廓尺寸，安装时要在屏幕与设备面板之间加装薄橡胶垫，一方面填补安装间隙提升密封性能，另一方面可以缓冲设备运行时传递到屏幕的振动，减少长期振动带来的结构疲劳。屏幕的整体厚度控制在适配多数工业控制柜的安装深度范围内，不需要额外对设备柜体做加深改造，替换原有普通显示屏时也能直接适配原有开孔，降低设备改造的工作量。针对户外使用的场景，整个结构的金属表面做了喷塑处理，能够耐受户外紫外线照射、盐雾腐蚀，不会长期使用后出现表层脱落、锈蚀的问题，适合在沿海作业场地、高粉尘矿山这类恶劣环境下长期使用。
