MT6835磁编码器双变体结构设计

在小型运动控制、机器人关节、舵机反馈、云台姿态检测这类对角度检测精度有要求的场景里，磁编码器凭借抗粉尘油污、结构紧凑的特性，逐步替代部分光电编码器的应用空间，本次呈现的MT6835 21位磁编码器双变体结构，就是针对这类紧凑安装场景做的适配化结构设计。从实际选型适配的角度看，很多工程师在替换AS5048这类常用磁编码器时，经常遇到原有安装孔位不匹配、板载元件干涉、出线方向不符合装配要求的问题，这套双变体设计就是针对两类最常见的安装工况做的结构优化，不需要使用者额外做转接板设计，就能直接适配多数现有小型执行器的安装位。

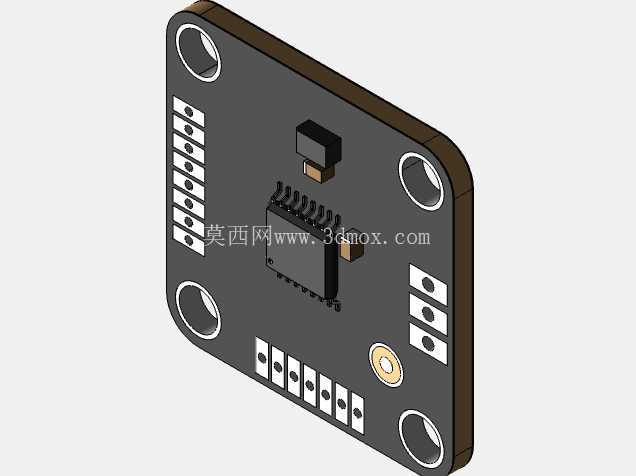

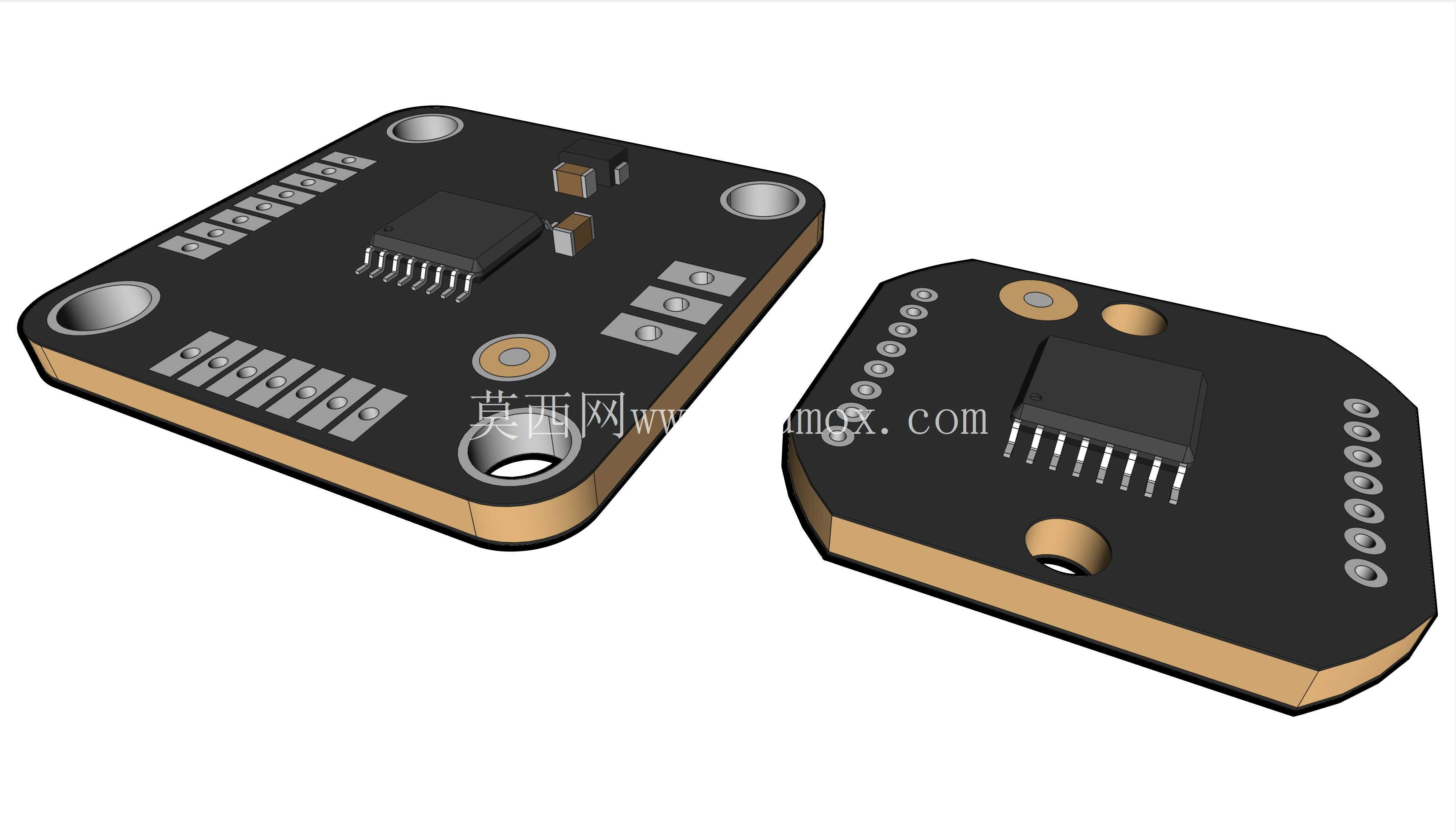

先看功能层面的设计考量，21位的检测分辨率对应单圈角度检测精度可以满足绝大多数小型伺服、闭环舵机的反馈需求，不需要额外做细分电路就能输出稳定的角度位置信号，板载的核心传感芯片居中布置，正对着磁钢安装的轴向位置，避免了板上其他无源元件对磁场检测的干扰，周边布置的去耦电容、限流电阻都做了贴边排布，尽可能压缩PCB的整体占用空间。两个变体的差异主要集中在安装边界与接口排布上：第一款方形板变体采用四角沉头安装孔设计，孔位间距适配市面上标准的28mm、35mm直径小型步进电机、无刷电机的端盖安装位，侧边排布的直插焊盘可以直接焊接排针或者直连导线，适合空间方正、走线从侧边引出的装配场景，板上预留的定位铜环可以和电机端盖的定位凸台配合，装配时不需要反复调整板的居中位置，就能保证传感芯片和转轴磁钢的同轴度，降低装配调试的时间成本。

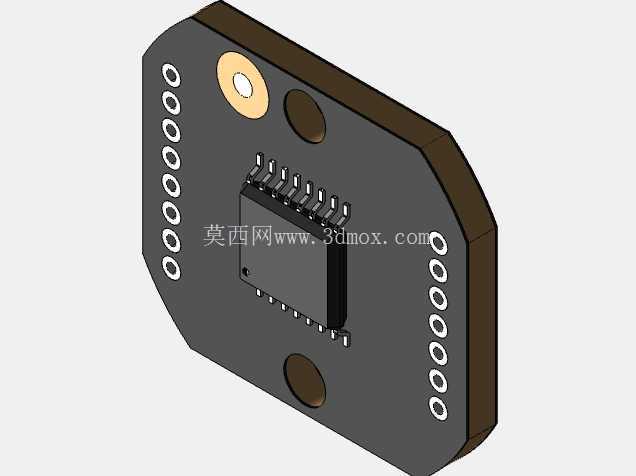

第二款切角异形板变体则是针对安装空间有异形避让需求的场景设计，切掉的两个边角刚好可以避开电机端盖上的出线槽、固定螺丝凸台这类干涉结构，安装孔采用不对称排布，适配部分舵机、小型机械臂关节内部的非对称安装位，焊盘沿板的弧形侧边排布，适合走线从关节圆周方向引出的结构，避免导线弯折后和周边转动部件产生摩擦干涉。两款变体的板厚都采用常规1.6mm PCB厚度，沉头孔的深度刚好适配M2规格的沉头螺丝，安装后螺丝顶面不会高出PCB板面，不会和转轴上粘贴的磁钢产生刮擦，板上预留的两个圆形焊盘是磁钢位置校准标记，装配时只要把径向充磁的磁钢分界标记对准这两个焊盘的连线，就能快速完成零位校准，不需要反复上电调整角度。

从结构设计的细节上看，所有板载元件的高度都控制在3mm以内，不管是贴片芯片还是周边的电容电阻，最高元件顶面和PCB板面的距离都不会超过3mm，给磁钢和PCB之间预留了足够的安全气隙，常规1-2mm的磁钢安装间隙下，不会出现元件和磁钢碰撞的问题，同时这个气隙范围也刚好在磁编码器芯片的最佳检测距离区间内，不会因为距离过远导致检测信号衰减，也不会因为距离过近容易出现摩擦损坏。两款板的边缘都做了0.5mm的圆角处理，避免装配时尖锐的板边划伤导线绝缘层，焊盘都做了加大处理，手工焊接时不容易出现焊盘脱落的问题，即使是小批量手工打样装配，也能有比较好的工艺容错性。

在实际应用场景里，这类磁编码器模块除了替换同规格的角度传感部件，还可以直接集成到小型转台、电动调节阀、3D打印机挤出机的闭环改造里，不需要重新设计传感部分的结构，只要匹配对应安装孔位就能直接固定，连接好电源和通信线就能读取角度数据。设计时也考虑了不同安装方向的适配性，不管是磁钢在PCB上方还是下方安装，只要调整芯片的寄存器配置就能匹配检测方向，不需要反过来安装PCB板，进一步降低了不同结构里的适配难度。两款变体的安装孔都做了金属化沉铜处理，多次拆装螺丝也不会出现孔位周围PCB基材磨损、固定松动的问题，适合需要反复调试拆装的原型开发场景。
