AS5048A磁性编码器双版本结构设计

在小型伺服舵机、云台转动机构、桌面级数控转台这类对角度反馈精度有要求的紧凑设备里，接触式电位器的磨损问题、光电编码器的防尘抗振短板一直是结构选型时的常见痛点，AS5048A磁性编码器的非接触检测特性刚好能填补这类场景的需求空白。这次完成的两款编码器结构，都是围绕14位SPI通讯的磁编芯片做的适配设计，核心是匹配不同安装空间的径向磁钢布置需求，不用改动主控端的驱动代码就能直接替换使用。

做结构排布的时候最先敲定的是芯片的居中放置逻辑，磁编芯片的感应区域必须正对径向充磁磁钢的中心轴线，偏移量超过0.5mm就会出现角度非线性误差，所以两款板型都把芯片焊盘放在了板件几何中心位置，周边的0805封装退耦电容、上拉电阻都顺着芯片引脚的出线方向排布，避开磁钢正下方的感应区域，避免金属元件干扰磁场分布。板边的安装孔做了沉台设计，用M2螺丝固定的时候，螺丝头不会高出板件表面，不会和上方的转动磁钢座产生运动干涉，沉台深度控制在0.3mm，刚好容纳标准十字盘头M2螺丝的头部厚度，不会打穿板件的覆铜层。

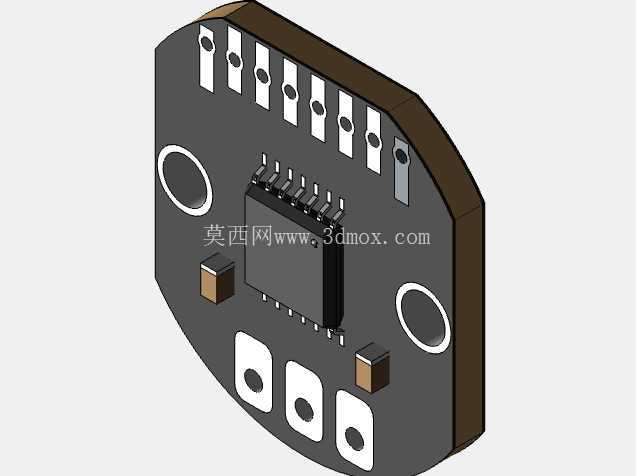

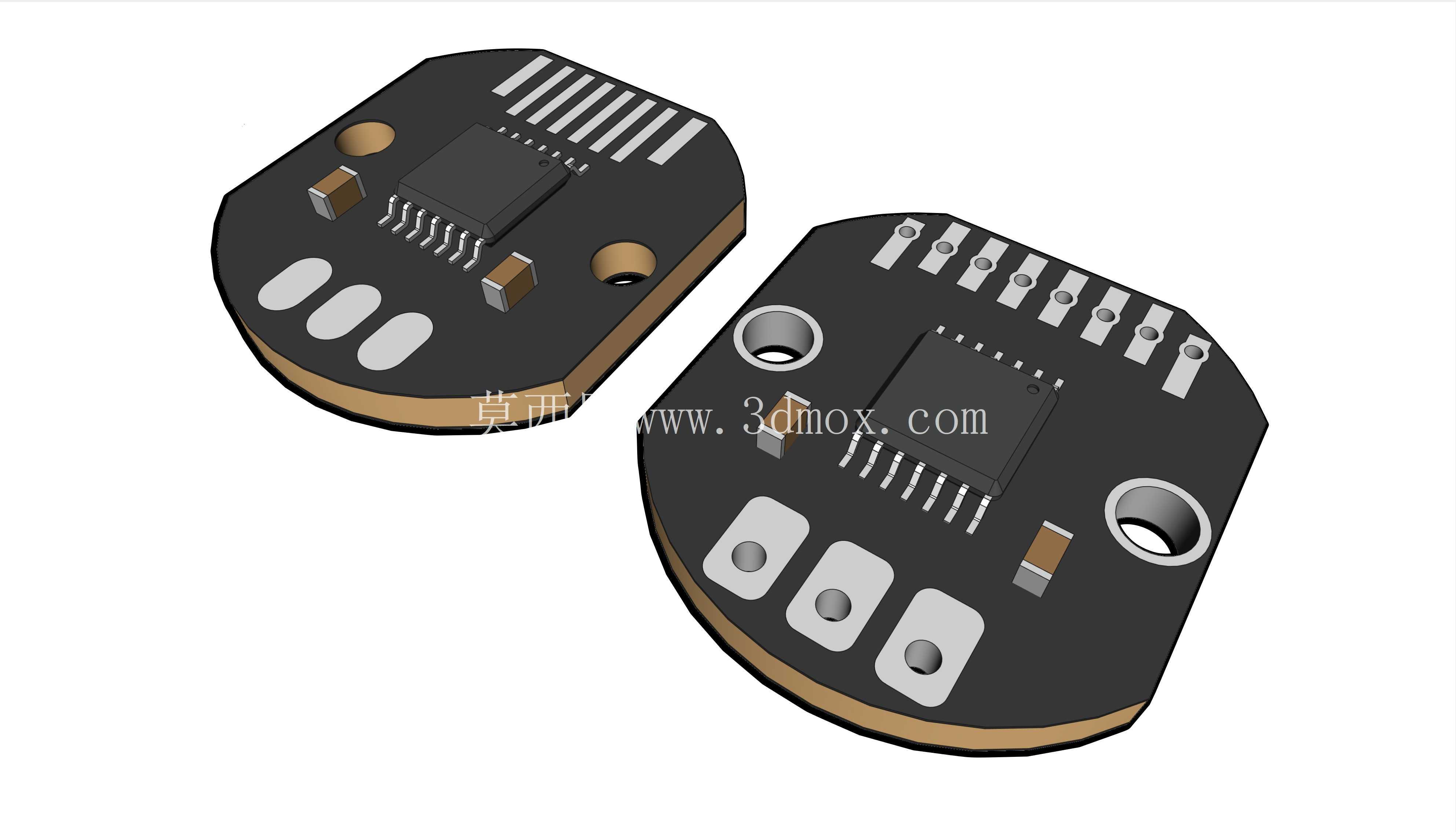

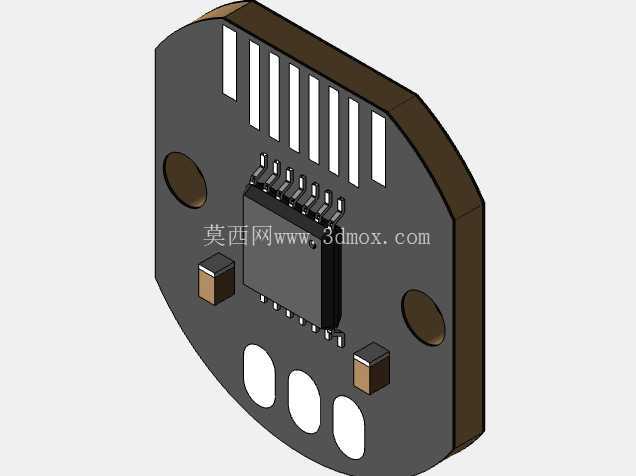

两款板型的差异主要针对不同的安装边界做调整：第一款是切角圆形板，直径22mm，两个安装孔中心距18mm，适合嵌入到20mm直径的舵机空腔里，板边的三个半椭圆形焊盘是电源、地、SPI信号的直焊点位，不用额外接插端子，直接焊线就能缩小整体安装高度，整体板厚1.2mm，加上背面焊点的总高度控制在2.8mm以内，刚好能塞到标准9g舵机的减速组下方空隙里。第二款是带直插引脚的版本，整体轮廓是24mm直径的切边圆，六个2.54mm间距的直插焊盘顺着板边平直侧排布，既可以直接插在面包板上做原型验证，也能通过排针焊接到主控载板上，三个大尺寸的接线焊盘预留了更大的焊锡附着面积，过3A电流的时候也不会出现焊盘过热脱落的问题，两个安装孔做了金属化沉孔处理，反复拆装也不会出现孔位磨损。

实际装配的时候要注意，磁钢和芯片表面的间距要控制在0.5mm到2mm之间，间隙太小容易在转动时蹭到芯片表面，间隙太大则会降低磁场感应强度导致检测丢数，两款板型的芯片焊盘都做了0.1mm的下沉处理，配合常规1mm厚度的径向磁钢，磁钢座和板件表面留0.3mm间隙就能刚好满足间距要求。板件的边缘做了0.2mm的圆角过渡，没有尖锐的直角毛刺，嵌入到塑料壳体的时候不会刮伤内壁的走线，也不会因为应力集中导致板边开裂。SPI通讯的走线长度都控制在10mm以内，走线路径避开了板上的大电流回路，减少信号干扰，14位的角度分辨率能做到0.02度左右的检测精度，完全满足小型转动机构的位置反馈需求，不管是做闭环舵机改造，还是小型转台的角度反馈，都能直接套用这个结构，不用再重新做板件排布和安装孔位的适配。
