JCA系列双电源模块封装结构设计

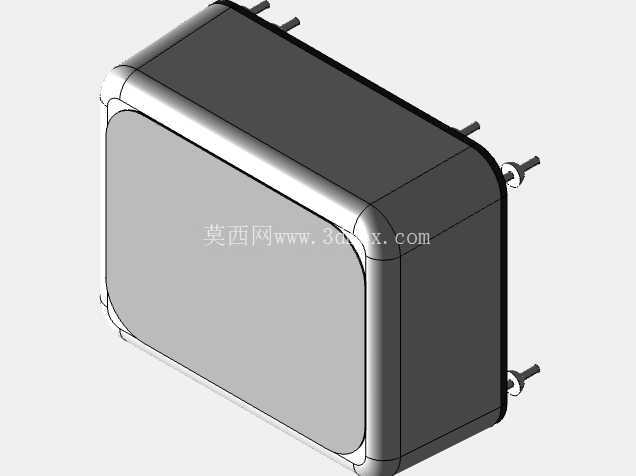

　　在工业控制板卡、小型智能终端、嵌入式测控设备的供电链路设计中，这类直插式双电源模块是板载供电方案里的常用选型，主要承担两路独立电源的隔离转换、稳压输出功能，可在单路输入异常时快速完成供电通路切换，保障后端负载的连续供电稳定性，避免因供电瞬断导致的设备复位、数据丢失、运行逻辑错乱等问题，常见于工业传感节点、小型通讯中继设备、车载辅助控制单元、便携检测仪器的电路板供电回路中。从结构设计层面看，该模块采用全密封金属外壳封装，外壳主体做了圆角过渡处理，既可以避免生产装配过程中锐边划伤操作人员、刮擦周边线路绝缘层，也能在模块灌封作业时减少应力集中点，降低温度循环过程中外壳开裂的风险。

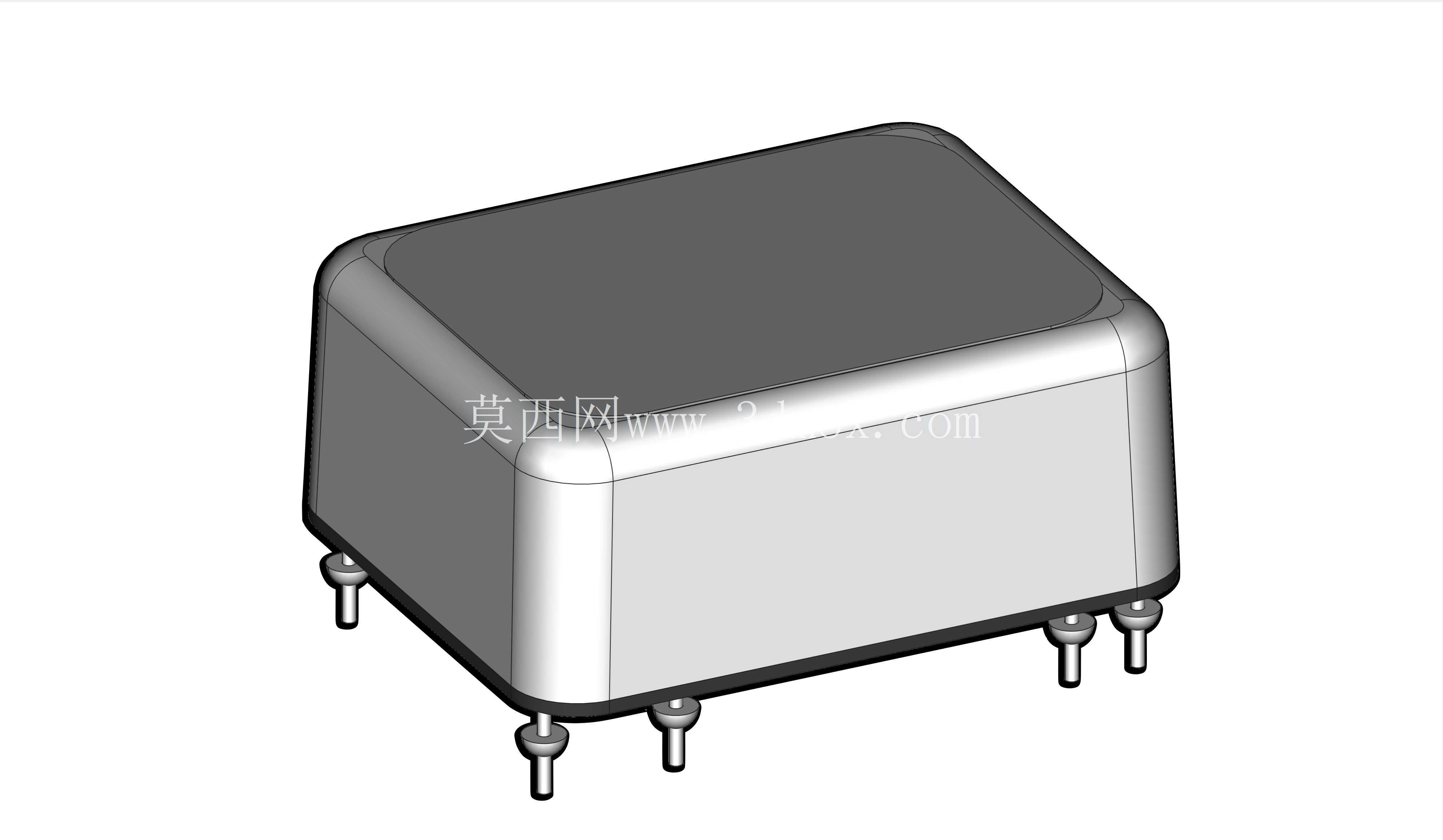

　　外壳顶面为平整平面，可在批量贴装前的物料周转环节实现堆叠存放，减少料盘占用空间，也方便自动化产线的吸嘴拾取作业，适配SMT与波峰焊混合装配的产线流程。模块底部引出六根直插式金属引脚，引脚采用对称式排布设计，每根引脚的直径、伸出长度、相邻引脚间距都严格匹配通用PCB板的孔位设计规范，引脚根部做了加粗过渡段，既可以提升引脚与外壳封装的结合强度，避免插件作业时引脚受力歪斜、脱落，也能在焊接过程中阻挡焊锡沿引脚向上渗入模块内部，保障内部电路的绝缘可靠性。

　　设计过程中优先考虑了板载安装的空间兼容性，模块整体外形为方正的矮立方体结构，安装后在PCB板上占用的投影面积规整，不会与周边布置的电容、电阻、接插件等元器件产生空间干涉，模块的高度控制在常规板载元器件的允许高度范围内，可适配各类封闭外壳的设备内部安装空间，不需要额外在设备外壳上预留避让凸包。外壳的金属材质除了提供基础的物理防护外，还具备一定的电磁屏蔽能力，可减少模块自身开关工作时产生的电磁辐射对周边敏感电路的干扰，同时也能阻隔外部空间的电磁杂波对模块内部电源转换电路的影响，提升复杂电磁环境下的供电稳定性。

　　引脚的排布顺序遵循行业通用的电源模块引脚定义逻辑，设计时预留了足够的引脚间距，可避免焊接过程中相邻引脚连锡短路，降低批量生产时的焊接不良率。模块底部与PCB板面之间预留了微小的装配间隙，既可以在波峰焊过程中让助焊剂挥发气体顺利排出，减少虚焊概率，也能让模块工作时产生的热量通过底部间隙形成空气对流，辅助散热，避免热量在模块底部积聚导致温升过高。在实际选型应用中，这类双电源模块不需要额外搭建复杂的外围分立元件电路，直接通过引脚焊接在PCB板上即可实现双路电源的转换与切换功能，可大幅简化板卡供电部分的设计复杂度，缩短产品研发周期，同时密封式的封装结构也让模块具备一定的防潮、防盐雾能力，可适应温湿度变化较大的工业现场应用环境，不需要额外做防护处理即可稳定工作。设计建模过程中，对引脚的位置度、外壳的平面度、各部位的尺寸公差都做了合理设定，既满足零部件加工的工艺可行性，也保障批量生产时的装配一致性，所有棱角处的圆角半径都经过反复验证，兼顾加工便利性与结构强度，外壳的壁厚设计均匀，避免注塑或者压铸过程中出现缩痕、变形等缺陷，引脚的同轴度公差控制在合理范围内，保障插件作业时可顺利穿过PCB板的安装孔，不需要额外人工修正引脚位置，提升装配效率。
