工业级12V10A直流开关电源结构设计

这款12V10A直流供电单元的三维结构，是面向工业自动化场景做的落地化设计，日常做设备电控选型、结构集成的时候经常会碰到这类标准件的适配问题，很多新手做布局的时候容易忽略安装边界和散热预留，最后装机的时候要么干涉要么温升超标。先从实际使用场景说，这类120W功率等级的直流电源，覆盖的场景非常广，小型自动化设备的控制回路供电、工业传感器集中供电、小型工控板卡供电、LED工业照明回路供电都能用，甚至一些小型步进驱动器的逻辑侧供电也会选这个功率段，比小功率电源带载余量足，比大功率电源占空间小，是电控柜里非常通用的一款供电部件。

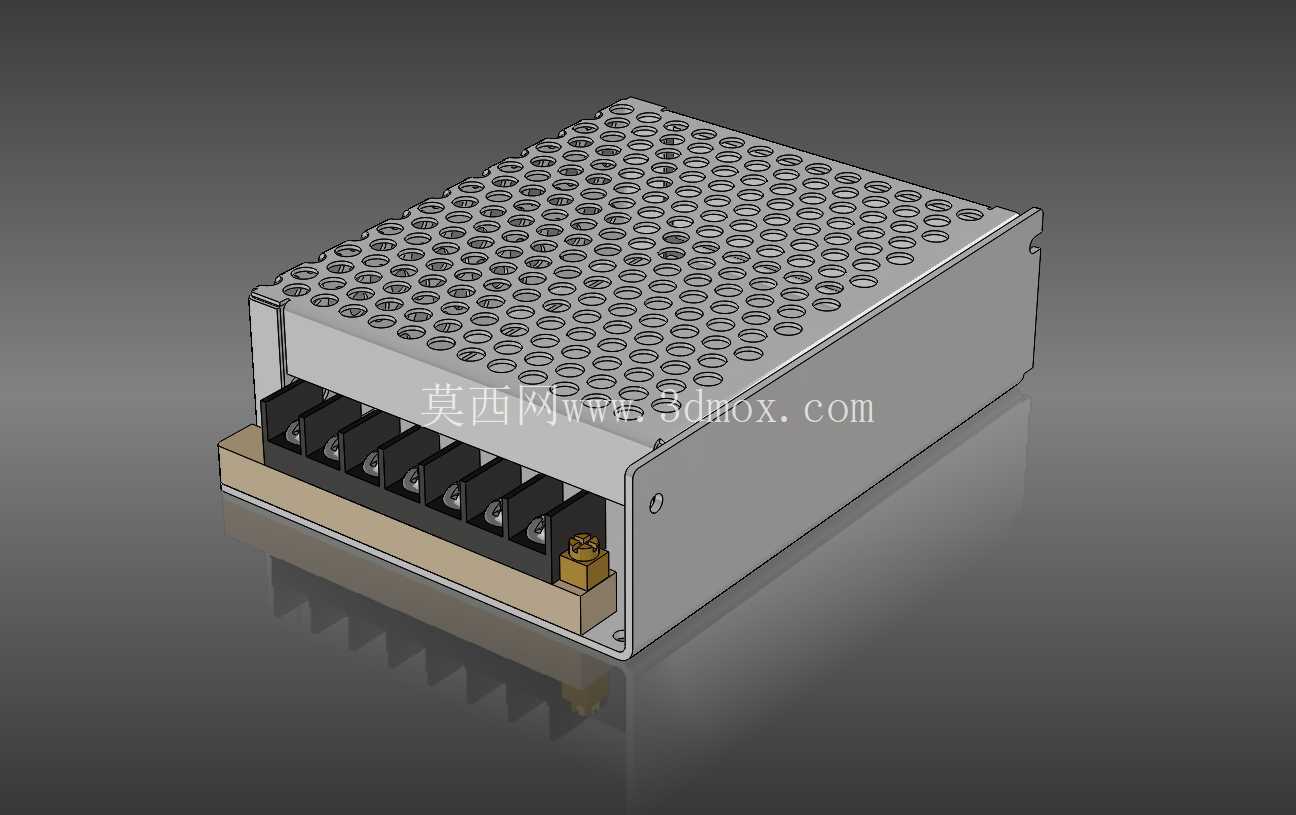

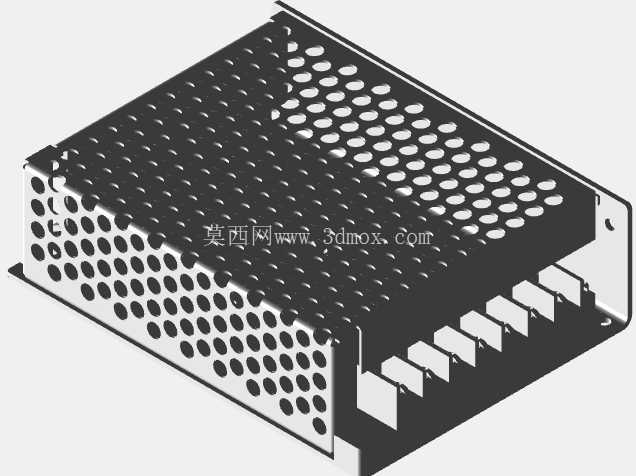

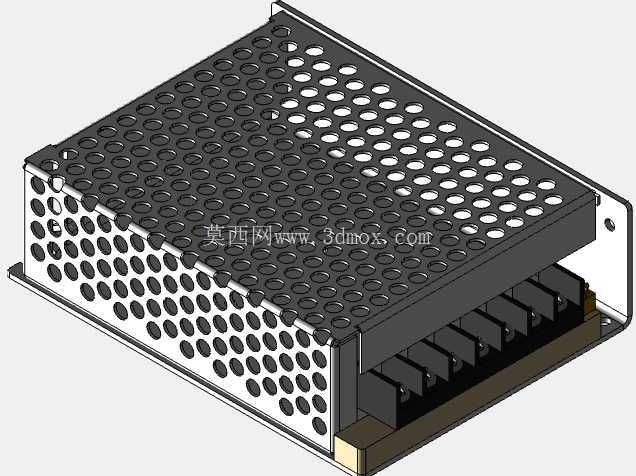

从结构设计思路来看，外壳采用的是封闭式金属壳体，顶面做了整面的阵列冲孔，不是随便打的装饰孔，孔的排布密度是和内部发热器件的位置对应的，功率管、整流桥这些发热大户对应的顶面区域孔密度更高，兼顾壳体结构强度和对流散热效率，不会因为开孔太多导致壳体刚度不足，装机的时候拧固定螺丝容易变形，也不会因为开孔太少导致内部积热。壳体的侧边做了折边压筋，既可以提升壳体的抗形变能力，也能在安装的时候和安装面留出微小间隙，避免壳体直接贴在安装板上影响底部散热。接线端做了下沉式的栅栏端子设计，端子排的间距留足了压线空间，就算用1.5平方的多股铜线压冷压端子，也不会出现相邻端子之间安全距离不足的问题，端子旁边预留了接地端子的位置，符合工业设备的电气安全要求，接线端外侧的壳体做了突出的挡边，能避免接线的时候螺丝或者铜线头掉进电源内部造成短路。

再说到安装边界和尺寸适配，这款电源的安装孔位是行业通用的孔距，做电控柜布局的时候，不用重新打定制孔，直接替换同功率段的同类型电源就行，壳体的整体宽度控制在标准DIN导轨安装的适配范围内，既可以用螺丝直接固定在安装板上，也可以搭配导轨卡扣装在标准电气导轨上，适配不同的安装习惯。接线端的前方预留了足够的走线空间，就算是多股线接完之后做弯线处理，也不会和柜门或者其他元器件产生干涉，壳体的高度方向做了压缩，在电控柜纵深不足的场景下也能装进去，不会出现柜门关不上的问题。

从功能特性的结构适配来看，内部的元器件布局是按照发热分区来做的，输入侧的EMI器件、整流滤波部分和输出侧的滤波、稳压部分做了物理分隔，金属壳体本身可以起到一定的电磁屏蔽作用，减少电源本身的开关干扰对外围敏感传感器、通讯板卡的影响。输出端的调压电位器位置做了开孔预留，调试的时候不用拆开外壳就能微调输出电压，适配不同线长下的压降补偿需求。壳体的表面做了氧化处理，不容易生锈，在车间多尘、轻微潮湿的环境下也能有足够的防护能力，顶面的冲孔做了去毛刺处理，不会在装机或者维护的时候划伤接线人员的手。

很多做结构设计的工程师在画电控柜三维布局的时候，往往会随便找个方块代替电源，最后实际装机的时候才发现端子位置不对、安装孔对不上、散热空间留少了，这款精准还原的结构模型，能直接用到设备的总装布局里，提前核对安装间隙、走线空间、散热预留，避免后期装机的时候出现干涉返工。尤其是做小型自动化设备集成的时候，电控部分的空间往往卡得很紧，每个元器件的外形尺寸、安装位置、接线空间都要精准核算，差个几毫米可能就装不进去，用精准的三维模型提前做布局验证，能省掉很多现场改孔、调整器件位置的麻烦。另外在做非标设备外壳设计的时候，也可以参考这款电源的散热结构设计，针对内部发热器件的位置做对应的开孔布局，平衡防护等级和散热效率，不用盲目开整面的孔影响壳体强度，也不用为了强度牺牲散热性能。
