带外置天线及三款适配板的ESP32开发套件

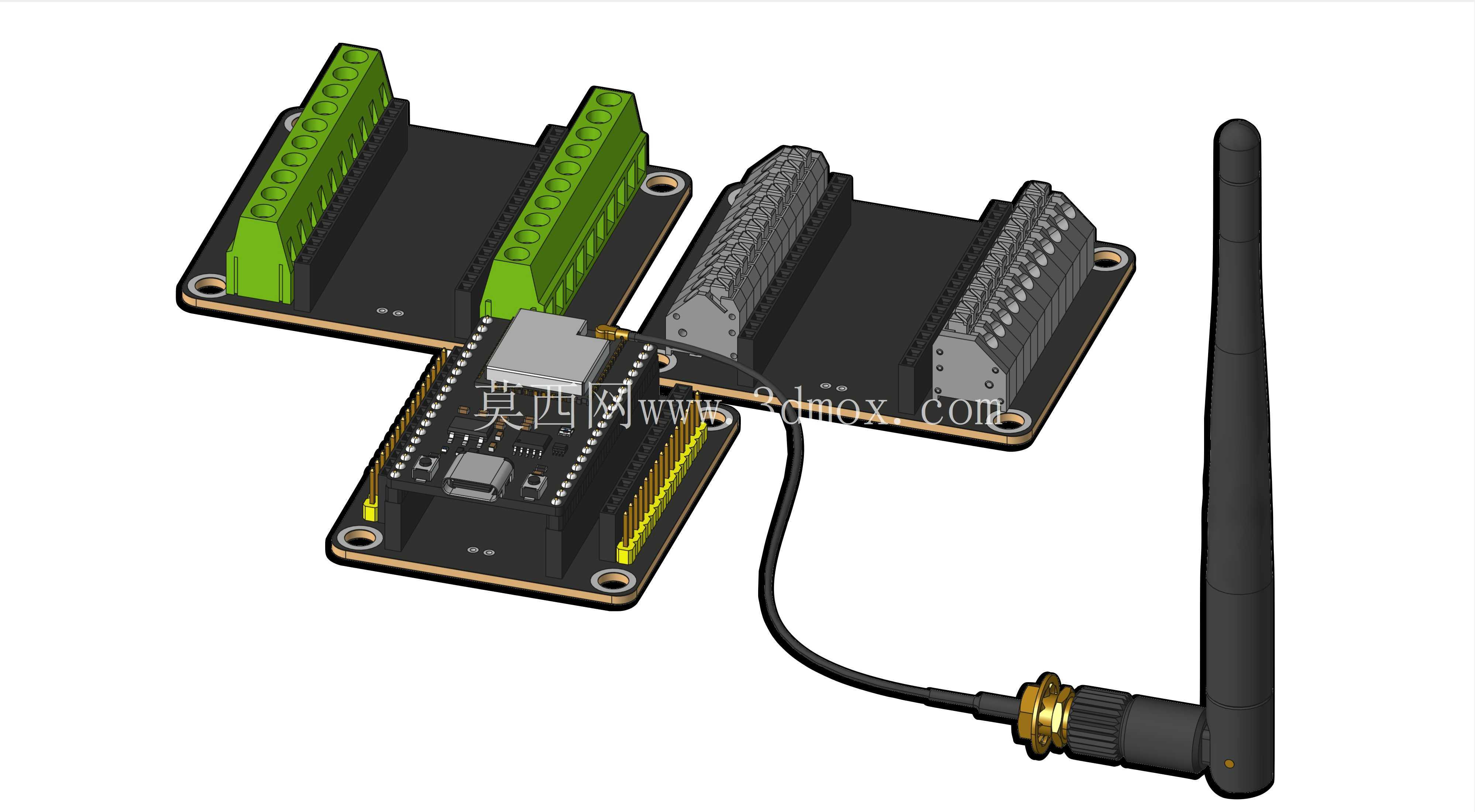

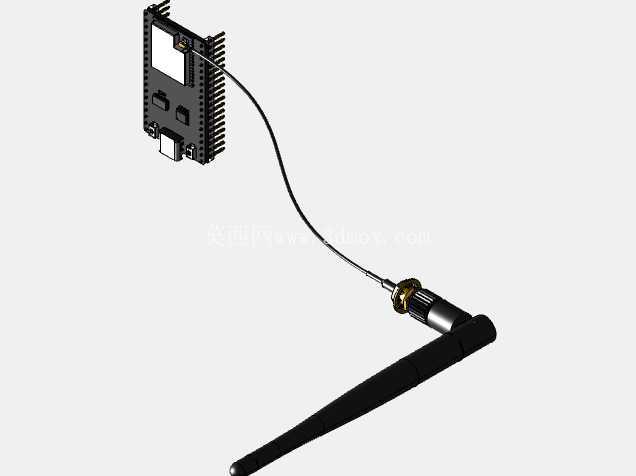

这套开发套件针对嵌入式物联网开发场景做了结构层面的适配优化，核心控制板采用ESP32 DevKit 32U的宽版布局，相比常规窄版开发板，在板载接口排布、外设安装空间上做了针对性调整，能更好适配工业现场、智能硬件原型开发过程中的外接扩展需求。外置棒状天线通过SMA接头与核心板连接，天线出线位置做了应力释放结构设计，避免频繁拆装或设备移动过程中射频连接线出现芯线断裂、接头松动的问题，天线弯折角度可根据安装空间自由调整，在封闭机柜、金属外壳内部署时，可将天线延伸至信号无遮挡区域，保障无线通讯的链路稳定性。

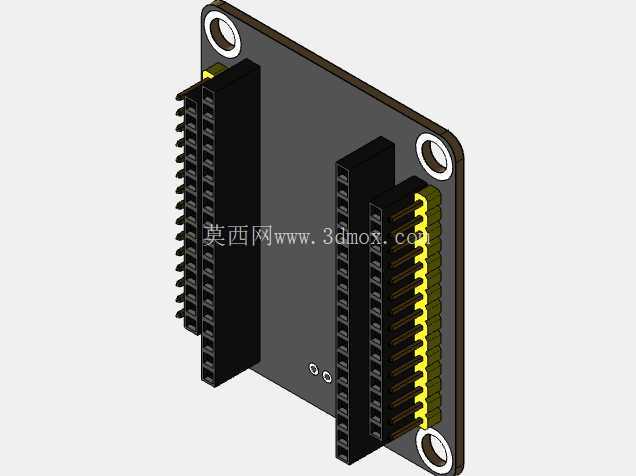

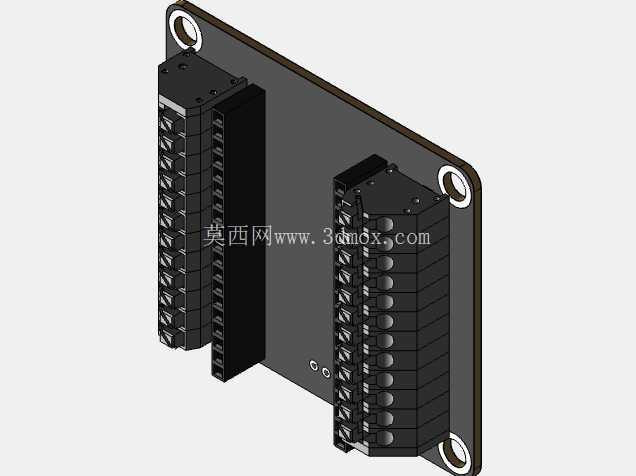

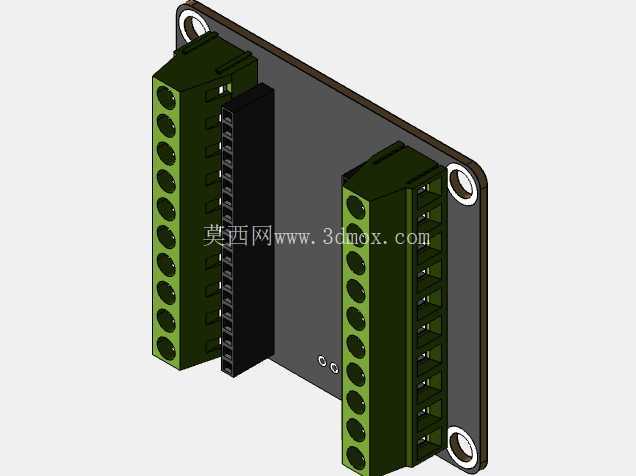

三款适配板分别对应不同的接线场景需求，绿色端子款适配大线径的电源、功率信号接线，端子采用螺丝压接结构，单路可承载较大电流，适合直接对接外部传感器、执行器的硬线连接，无需额外焊接转接线；灰色密脚端子款适配多通道弱信号接线，端子间距紧凑，可在有限板宽内容纳更多IO通道，适合对接多路数字传感器、低速总线设备；直插排针款适配标准2.54mm间距的杜邦线连接，方便快速搭建原型验证电路，适配面包板、跳线的快速接线需求。

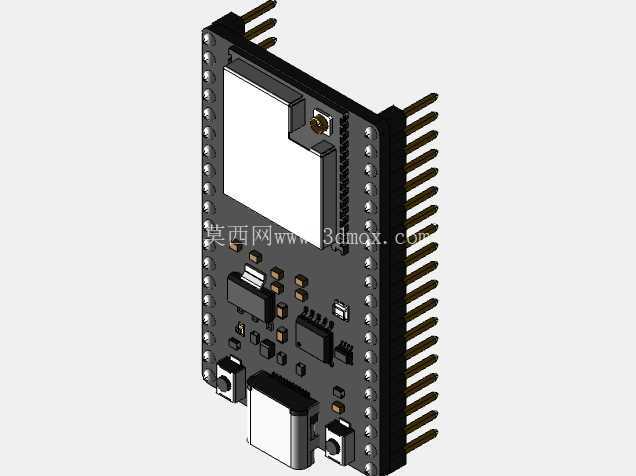

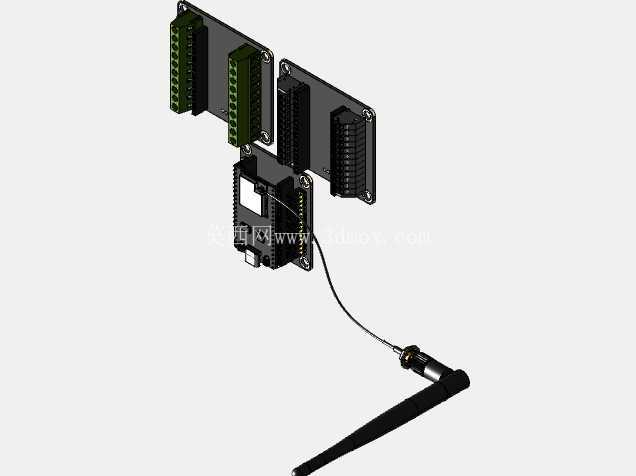

设计过程中首先确定了核心板与适配板的叠装定位方式，每块适配板都通过板角的定位孔与核心板的安装柱对齐，叠装后整体高度控制在常规电子外壳的内部容纳尺寸范围内，不会出现适配板元件与核心板元件干涉的问题。核心板上的Type-C接口、复位按键、BOOT按键在叠装任意一款适配板后都完全外露，不会被适配板遮挡操作空间，日常烧录程序、复位设备无需拆卸适配板。射频连接线的走线槽在核心板边缘做了下沉处理，连接线不会被上层适配板压损，接头处的焊接位置预留了足够的焊盘空间，方便后期维护更换接头。

安装边界方面，单块核心板的长宽尺寸适配标准DIN导轨安装卡扣的固定孔位，可直接安装在电气柜的标准导轨上，也可通过板角的四个安装孔用铜柱固定在定制外壳内部；叠装适配板后，整体横向尺寸没有超出核心板的安装孔边界，无需额外扩大安装固定的开孔范围。天线接头突出核心板侧边的尺寸经过核算，安装外壳时只需在对应位置开标准SMA接头的固定孔即可，无需额外扩大开孔避让天线底座。适配板上的接线端子高度统一，叠装后上层端子与核心板最高元件的高度差控制在安全范围内，盖上外壳后不会出现元件顶壳的问题。

实际应用中，这套结构可覆盖从原型验证到小批量设备部署的全流程需求，快速验证阶段用排针适配板接杜邦线调试验证，功能确定后根据现场接线需求更换对应端子的适配板，无需重新设计核心板的安装结构，大幅缩短硬件结构的迭代周期。板载元件的排布避开了核心芯片的散热区域，长时间高负载运行时，适配板不会遮挡芯片的散热路径，不会因为叠装结构导致核心芯片过热降频。所有适配板的接口引脚定义与核心板IO一一对应，没有出现引脚错位、接反的结构设计问题，装配时无需额外核对引脚定义，直接对齐定位柱压装即可完成组装。
