阿尔卑斯RDC503旋转传感模块结构设计

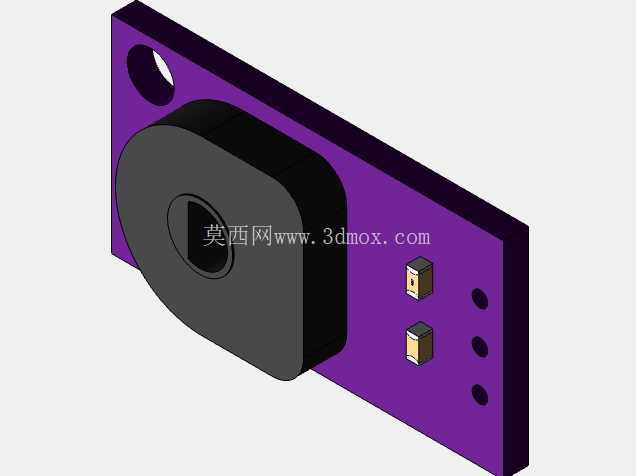

　　从实际功能层面看，该模块核心搭载的阿尔卑斯RDC503旋转传感单元，可实现非接触式的旋转角度检测，相比传统接触式电位器，不存在触点磨损带来的寿命衰减问题，能在频繁往复旋转的工况下保持稳定的信号输出，适配需要长期重复操作的交互场景，比如桌面设备的参数调节旋钮、小型云台的角度回传、模型舵机的位置校准等场景，都能直接通过该模块完成角度信号的采集输出。从结构设计思路来看，整个模块采用紫色FR-4玻纤基板作为承载主体，基板做了切角处理，边缘预留了三个等间距的通孔安装位，同时在基板左上角开设了一个大尺寸定位圆孔，安装时既可以通过单侧圆孔做定位销固定，也能通过三个小孔配合螺丝完成多点锁紧，适配不同安装空间的固定需求，避免单孔固定带来的模块转动偏移问题。在小型化角度检测、旋转位置反馈类的设备开发场景中，这类集成式旋转传感模块的应用覆盖了消费电子旋钮交互、小型执行器位置回传、教学实验装置角度采集、桌面级机电设备状态反馈等多个细分领域，不同于分体式的磁编码或电位器传感方案，该模块将传感核心、信号调理电路、安装基板做了一体化整合，能大幅降低选型用户的二次开发工作量，省去单独匹配传感芯片、设计外围电路、制作安装支架的冗余步骤。

　　传感核心单元布置在基板左侧区域，做了凸起的方形圆角封装结构，中心开设D型轴孔，可直接匹配D型截面的旋转转轴，安装时不需要额外做轴系的转接结构，转轴插入后即可随轴转动完成角度检测，轴孔与传感单元的同轴度在设计时做了公差约束，能减少转轴安装偏心带来的检测误差。基板右侧区域布置了两个贴片式电子元件，作为信号调理的外围电路，元件排布避开了安装孔位与转轴活动区域，不会在安装或转轴转动时出现结构干涉，整个模块的元件高度做了统一管控，最高的传感单元凸起高度控制在合理范围内，不会占用过多的垂直安装空间，适配紧凑结构内的安装需求。

　　从安装边界尺寸来看，基板整体为矩形切角结构，厚度为标准PCB板厚叠加元件焊接后的总厚度，左侧传感单元的外圆直径与基板宽度做了匹配，不会超出基板侧边轮廓，安装时可直接嵌入预留的矩形安装槽内，三个侧边安装孔的孔距按照通用小型电子模块的安装间距设计，能兼容市面上多数通用传感模块的安装孔位，用户在替换同类型模块时不需要重新加工安装孔位。模块的信号输出端可直接连接常用的微控制单元，不需要额外增加信号放大电路，输出的角度信号线性度经过电路调校，能在0到对应检测角度范围内输出平稳的电压或数字信号，减少用户的信号校准工作量。

　　在结构细节处理上，传感单元的封装外壳做了圆角过渡，没有尖锐的棱角，避免安装过程中划伤操作人员或周边的线束，基板边缘做了磨边处理，没有毛刺突出，贴片元件的焊接高度一致，不会出现元件过高导致的装配干涉问题。对于做小型机电设备开发、教学实验装置搭建、桌面级机器人关节设计的结构工程师来说，这类一体化传感模块的三维结构模型能直接导入装配体中，提前完成安装空间的校核、轴系配合的公差匹配、走线空间的预留，避免实际加工装配时出现孔位不对、空间不足、轴系干涉等问题，在设计阶段就能完成整个传感部分的结构匹配验证，缩短样机开发的迭代周期。
