磁控干簧管MDSM-DT结构设计方案

干簧管作为磁控触发类无源开关元件，在工业控制、消费电子、安防设备、汽车电子领域都有极广的适配场景，这款MDSM-DT型干簧管的结构设计，完全围绕小空间安装、高可靠性触发、长寿命通断的核心需求展开。从实际应用场景来看，这类干簧管常被嵌入到紧凑型限位检测机构、门窗磁控报警装置、小型流体设备的液位触发模块、家电盖板闭合检测位中，不需要额外供电就能实现磁信号到电信号通断的转换，在低功耗传感回路里的适配性远高于有源霍尔元件，尤其适合电池供电的低功耗物联网终端设备使用。

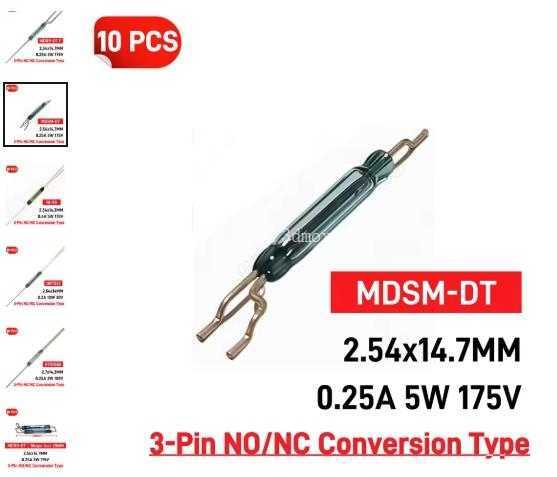

从功能特性上看，这款干簧管采用玻璃密封腔体封装内部两个软磁簧片，腔体内部充有惰性保护气体，从根源上避免簧片接触点在通断过程中出现氧化、积碳问题，相比裸露式触点开关，其接触电阻稳定性更高，在潮湿、多粉尘的工业现场环境下也能保持稳定的通断性能。两端引出的弯折引脚做了应力释放结构设计，在波峰焊、手工焊接过程中，引脚传递到玻璃封接位置的热应力会被弯折段吸收，不会出现玻璃封接处开裂导致腔体漏气失效的问题，这一点在批量SMT贴片加工场景下尤为重要，能大幅降低焊接环节的不良率。

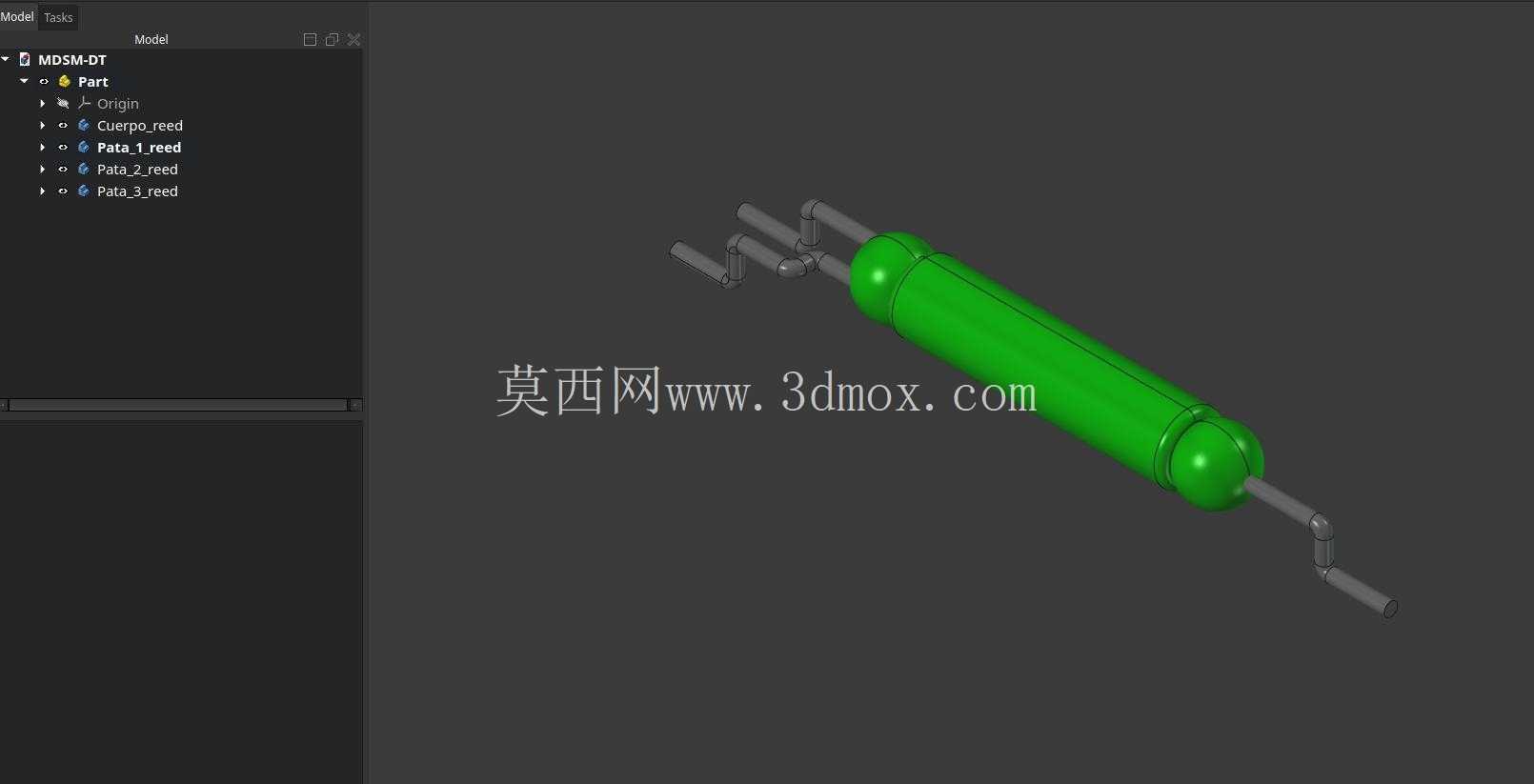

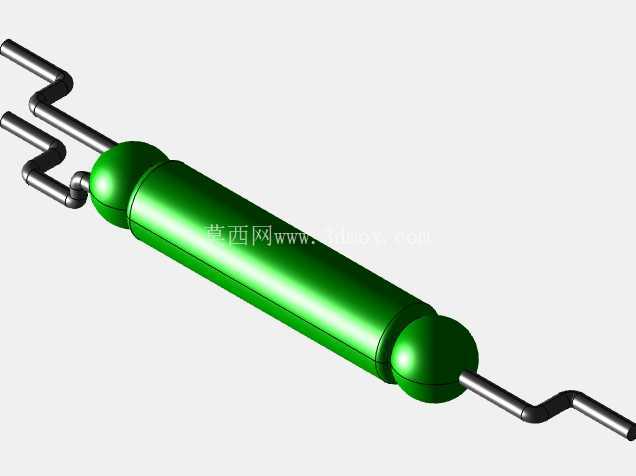

设计思路上，这款干簧管的主体腔体采用长圆柱外形，两端做圆弧过渡封接，一方面是为了适配自动化装配时的振动盘送料轨道，圆柱外形可以顺畅在轨道内排序送料，不会出现卡料、姿态翻转的问题；另一方面圆柱外壁可以直接套入硅胶减震套，嵌入到设备安装孔位后，能抵消设备运行过程中的振动冲击，避免簧片在振动环境下出现误触发。引脚的弯折角度和伸出长度经过反复校核，既保证焊接后引脚与PCB焊盘的贴合度，又预留了足够的爬电距离，在220V以下的交流控制回路中使用时，不会出现引脚间拉弧放电的问题。

从外形尺寸与安装边界来看，这款干簧管的主体玻璃腔体直径控制在3mm以内，总长度不含引脚为20mm，属于紧凑型干簧管范畴，安装时只需要在设备结构件上预留直径3.2mm的安装孔，孔位深度21mm即可完成嵌入式安装，不需要额外的固定螺丝或者卡扣结构，点少量固定胶就能完成装配。两端弯折后的引脚中心距为标准2.54mm间距，可以直接适配通用万能板、标准PCB焊盘的孔位设计，不需要在PCB设计时额外调整孔位间距，能直接兼容现有成熟的电路设计方案。触发磁钢的安装距离控制在5-10mm区间内，当配套的永磁体平行于干簧管轴向靠近到8mm位置时，内部簧片会在磁场作用下可靠吸合，磁钢远离到12mm位置时簧片会可靠断开，动作行程的差值设计可以避免设备运行过程中的微小振动导致的触点抖动，保证信号输出的稳定性。

在实际选型适配时，需要注意这款干簧管的触点载流能力为100mA直流，适合信号回路的通断控制，不能直接接入大功率负载回路，如果需要控制大功率设备，需要搭配中间继电器或者可控硅模块扩展载流能力。安装时要注意避免周边存在强铁磁材料，铁磁材料会干扰磁场分布，导致触发距离偏移，如果安装位周边必须有钢结构件，需要提前做磁场屏蔽处理，或者调整干簧管与磁钢的安装间隙，保证触发动作的可靠性。另外在结构设计时，干簧管的安装位要远离大功率变压器、电机等强磁场源，避免外部杂散磁场导致的误触发问题。
