1602字符型液晶显示模块结构设计

在工业控制终端、小型嵌入式设备的人机交互环节，字符型液晶显示模块始终是低成本信息输出的核心选型之一，本次呈现的16x2规格字符LCD模组，是针对小尺寸显示需求做的全结构三维还原，覆盖了从PCB基板到液晶封装、安装固定结构的全部细节，可直接用于设备面板的装配干涉校验、结构适配设计。

从实际应用场景来看，这类16字符两行显示的液晶模块，广泛用在小型温控器面板、简易PLC人机交互单元、实验室小型仪器参数显示、桌面型3D打印机状态提示、工业传感器现场数据读取终端等场景，不需要复杂的图形显示能力，仅靠字符输出就能完成参数值、设备状态、操作提示的信息传递，相比数码管显示的信息密度更高，相比彩屏模组的成本、驱动复杂度都更低，是小体量嵌入式设备显示方案的高性价比选择。

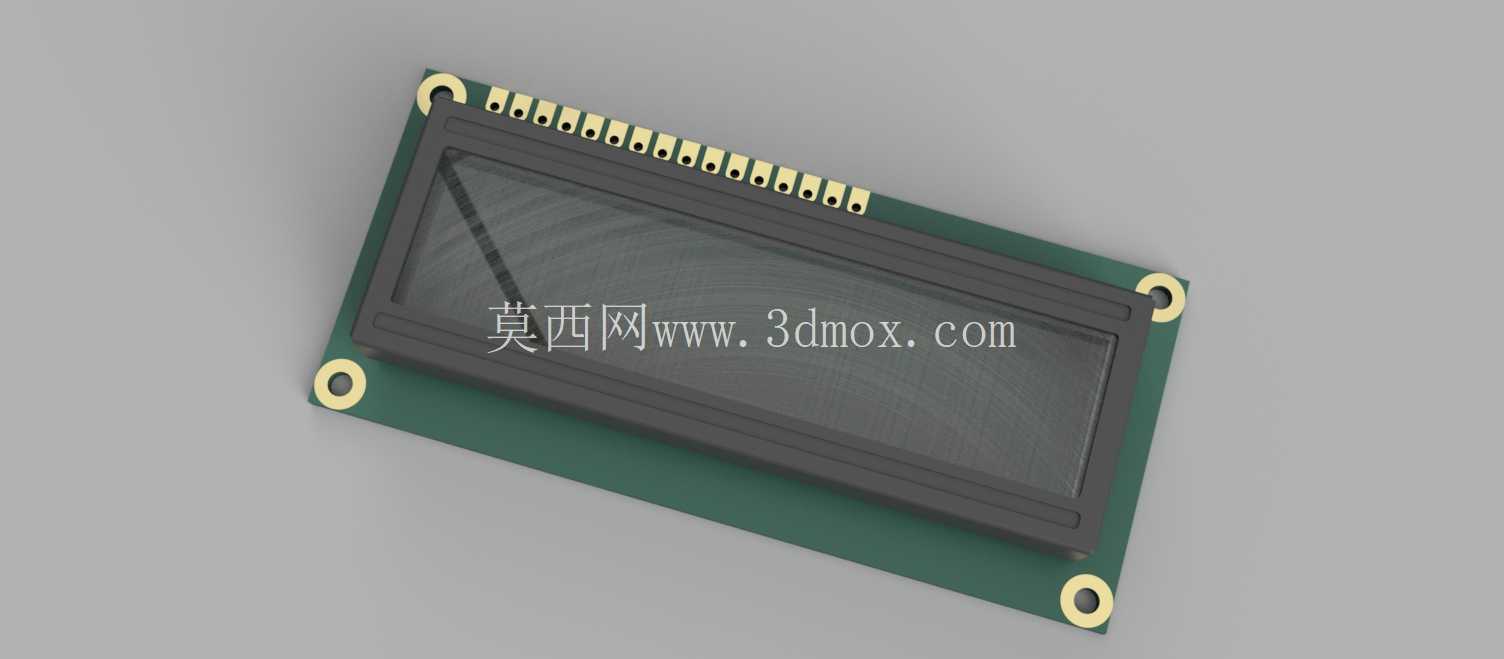

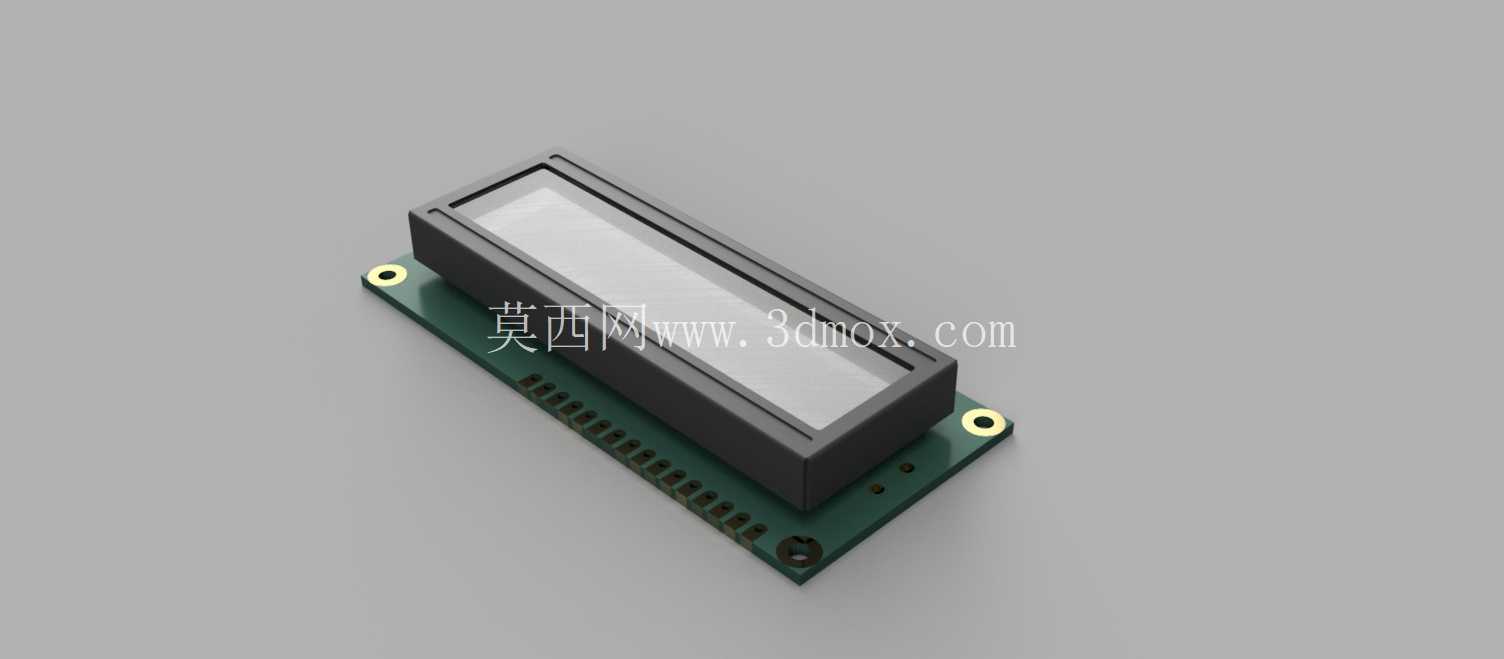

模组的整体结构采用分层堆叠设计，最底层是FR-4材质的PCB基板，基板边缘预留了四个对称分布的金属化安装孔，孔位做了环形露铜处理，安装时可通过M2规格的铜柱或者螺丝直接固定在设备面板的内侧安装柱上，安装孔的位置公差控制在±0.1mm范围内，能适配绝大多数通用1602液晶屏的面板开孔尺寸，不需要额外调整面板的安装位布局。基板上方的一侧排布了16个直插式焊盘引脚，引脚间距为标准2.54mm，既可以直接焊接排针做插装连接，也可以根据设备布线需求焊接FPC软排线做弯折布线，适配不同的内部走线空间。

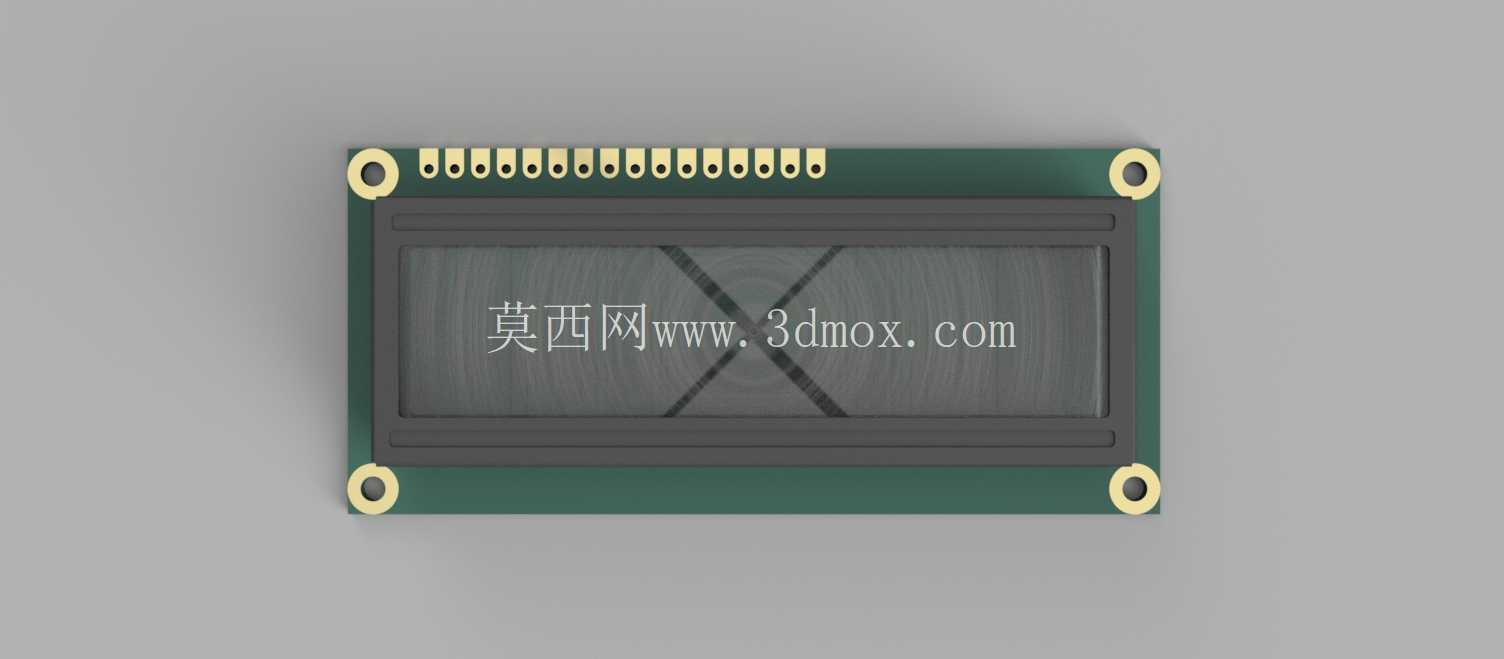

PCB基板上方通过黑色环氧胶框封装液晶显示层，胶框做了阶梯式的限位结构，刚好卡住液晶玻璃的边缘，避免玻璃在震动环境下出现移位，胶框表面做了细微的磨砂处理，减少环境光在屏幕边缘的反光干扰。液晶玻璃的显示区域为标准16x2字符点阵排布，每个字符块对应5x8的点阵像素，可完整显示ASCII字符集与常用自定义字符，玻璃表面贴有偏光片，偏光片的可视角度做了正向优化，适合操作人员站在设备正前方进行读数的场景，不会出现侧视偏色、字符发虚的问题。

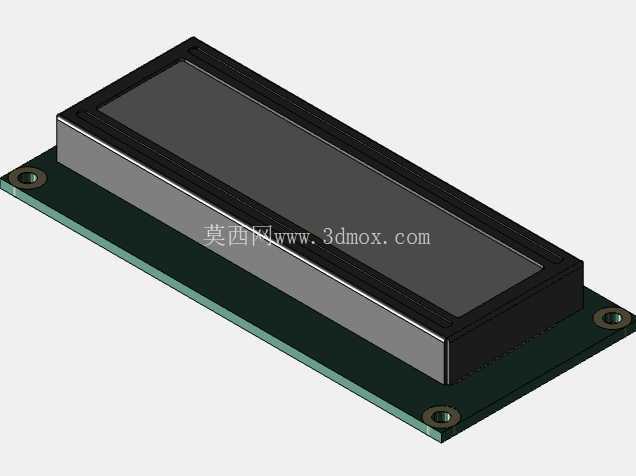

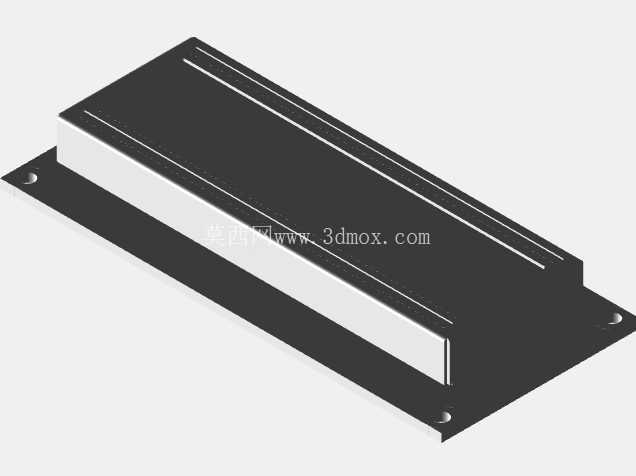

在设计建模过程中，重点还原了模组的实际安装边界尺寸，整体长宽尺寸控制在80mmx36mm的通用规格内，整体厚度不含引脚的部分为12mm，包含直插排针的总高度为18mm，设计时特意将引脚的伸出长度做了参数化设置，结构工程师在做设备内部布局时，可根据实际焊接的排针长度调整模型参数，提前预留PCB背面的走线空间，避免出现排针顶到设备外壳、或者与其他板卡元件干涉的问题。四个安装孔的中心距分别为横向75mm、纵向31mm，完全匹配行业通用的1602液晶屏安装尺寸，替换同规格其他品牌模组时不需要修改原有面板的安装结构，降低设备迭代的改造成本。

从功能特性来看，这类字符液晶模块的驱动逻辑简单，仅需要8位或者4位并行接口就能完成数据传输，不需要复杂的显存控制，对主控芯片的资源占用极低，在做设备结构设计时，不需要为屏幕预留额外的驱动板安装空间，模组本身的PCB板已经集成了驱动控制芯片，仅需要连接电源、对比度调节、数据传输引脚即可正常工作。建模时还原了PCB板上驱动芯片的凸起高度，在做内部空间校验时，可准确核算屏幕背面与其他板卡之间的安全距离，避免装配时驱动芯片与其他元件发生挤压碰撞。

在实际设备选型适配时，这类模组的屏幕表面与设备面板之间通常会预留0.5mm的间隙，加装透明的亚克力保护窗口，建模时特意将液晶玻璃表面的高度做了精准标定，结构工程师可直接根据模型尺寸设计保护窗口的压边结构，保证保护窗口与屏幕表面贴合紧密，同时不会压到偏光片造成显示异常。另外，模组的背光部分采用侧装LED背光结构，建模时还原了背光导光板的厚度，在做密闭式设备面板设计时，可提前核算背光的散热空间，避免长时间工作时背光热量堆积，影响液晶的显示寿命。

很多工程师在做小型设备结构设计时，往往会忽略液晶屏模组的细节尺寸，只按照厂商提供的二维尺寸图预留空间，经常会出现引脚干涉、安装孔位偏差、屏幕与面板窗口不对中的问题，这个三维模型完整还原了模组的所有结构细节，包括胶框的倒角、安装孔的沉台、引脚的实际粗细，导入装配环境后可直接做干涉检查，提前发现结构设计中的适配问题，减少样机打样后的修改次数。比如在做手持检测设备的结构设计时，可通过模型模拟屏幕安装后的位置，调整面板窗口的开孔大小与位置，保证显示区域刚好对准窗口，不会出现黑边遮挡字符的情况；在做导轨式安装的工业模块设计时，可通过模型核算屏幕与外壳边缘的距离，预留足够的接线空间，避免内部走线挤压到屏幕基板造成元件脱焊。
