英特尔伽利略开发板防护外壳结构

　　这套壳体结构面向嵌入式开发实验场景设计，核心作用是为英特尔伽利略开发板提供物理防护，同时规整板卡外接线路，避免裸板在桌面调试、教学演示、小型原型设备搭建过程中出现引脚磕碰、静电误触、线材拉扯松脱的问题。日常在创客实验室、高校嵌入式课程实训、工业小原型验证工位里，裸开发板直接放置在工作台面很容易被金属工具、焊锡丝短接引脚，搬运时USB接口、电源插口也容易被外力掰变形，这款开放式盒体就是针对这类使用痛点做的结构设计。

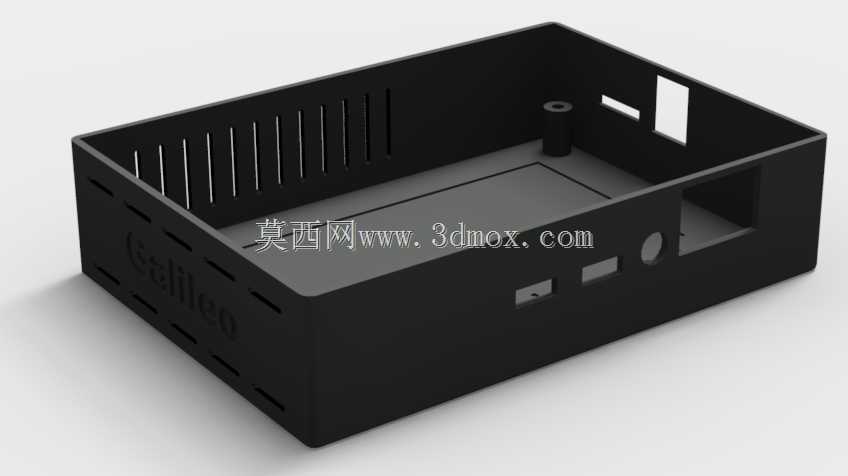

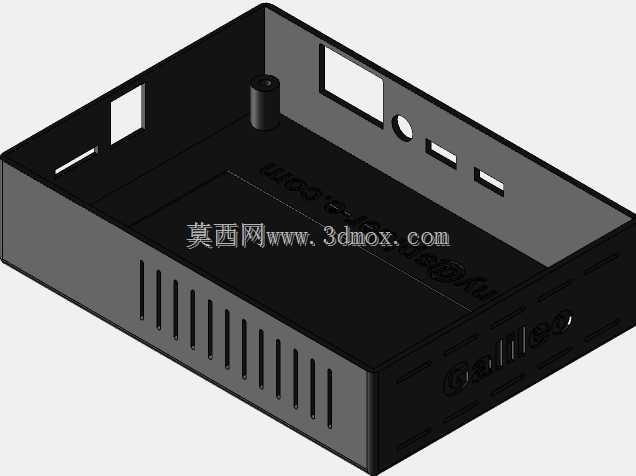

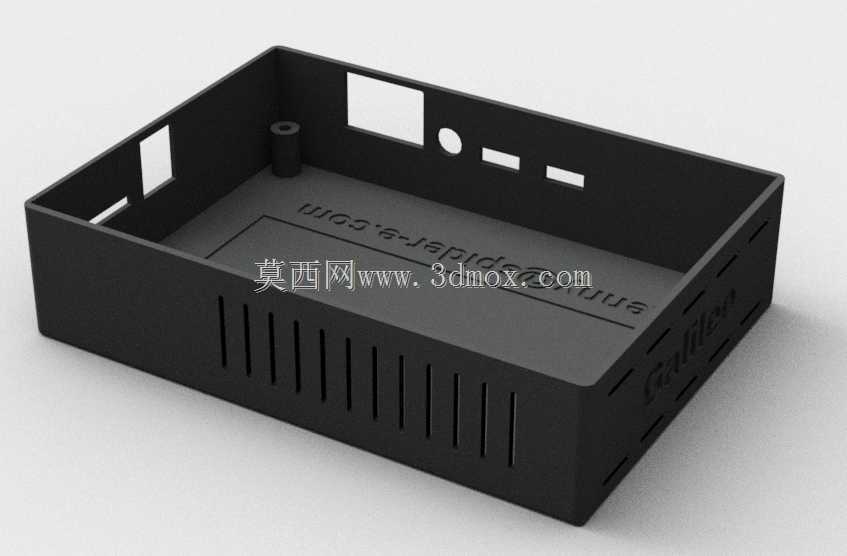

　　从结构布局来看，整体采用无顶盖敞口盒型，没有做全封闭上盖，首先是考虑到伽利略开发板调试阶段需要频繁插拔跳线、更换扩展模块、按压复位按键，敞口设计不用反复拆装盖板，调试操作效率更高。盒体内部预留了完整的板卡放置平面，内腔长宽边界完全匹配伽利略开发板的外轮廓，板卡放入后四周留有均匀的装配间隙，不会出现卡板或者晃动量过大的问题；内腔角落设置了一体式立柱，立柱中心预留螺丝过孔，对应开发板四角的安装孔位，锁入固定螺丝后就能把板卡牢牢压在盒底支撑面上，避免板卡在壳体内窜动。

　　侧壁的开孔布局完全对应板卡的外接接口：一侧侧壁开出矩形大开口，正对板卡的以太网口、USB接口区域，插上网线、USB数据线之后接头可以完全伸出壳体，不会被盒壁顶住出现插不到位的情况；相邻位置预留小圆孔，对应音频接口或者状态指示灯位，既可以让外接插头顺利接入，也能让板载指示灯的光线直接透出，不用开盖就能查看运行状态。另一侧侧壁排布了多组长条型通风槽，槽缝沿侧壁竖向均匀分布，开发板运行时主控芯片、电源模块产生的热量可以通过这些槽缝自然对流散出，不会因为壳体围合导致内部积热，长时间跑调试程序也能维持稳定的工作温度。侧壁下部还预留了多个小型矩形缺口，对应板卡的电源输入口、扩展IO排针位置，外接电源线、传感器引线可以从这些缺口顺出，线材不会被盒体边缘挤压破皮，走线排布也更整齐。

　　壳体外侧壁做了下沉式标识区域，可以模压伽利略相关字样，在多套不同开发板的外壳堆叠存放时，能快速区分对应板卡类型，避免拿混。盒体的壁厚选取兼顾了结构强度和成型便利性，日常手持搬运、轻微磕碰不会出现侧壁变形，边角做了小圆弧过渡，没有尖锐锐边，装配和拿取时不会划手。底部支撑面为整面平整结构，放置在桌面、设备机架层板上都能保持平稳，不会因为局部悬空出现翘动。

　　设计过程中优先保证了接口对位精度，所有开孔的位置公差都控制在装配允许范围内，不会出现孔位和板载接口错位的情况；通风槽的缝隙宽度控制在合理区间，既保证通风面积，也能避免细小金属杂物从槽缝掉入壳体内接触电路板。如果后续需要批量生产，这套结构可以直接采用3D打印做首件验证，确认板卡装配、接口插拔、散热效果都符合要求后，再开注塑模具批量加工，壳体内部的立柱、侧壁加强结构都做了脱模斜度预留，注塑生产时不会出现卡模、壁厚不均导致的缩痕问题。针对后续可能加装的扩展屏、传感器模块，敞口内腔也预留了一定的冗余空间，不需要大幅修改壳体主体结构就能适配少量附加配件，适配原型开发阶段频繁调整硬件配置的使用需求。
