多功率规格晶体管逆变器结构设计

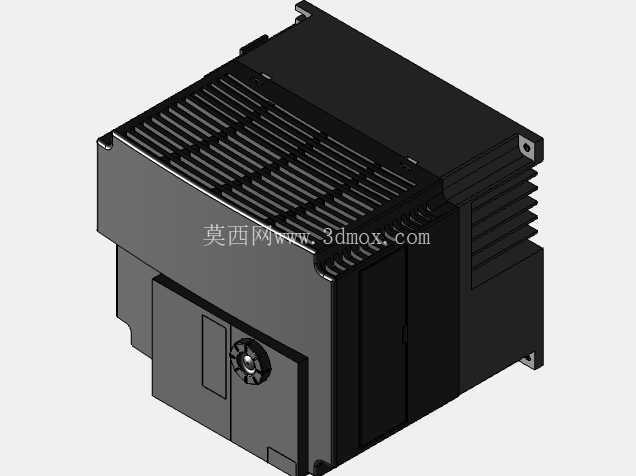

做工业电控系统集成的工程师都清楚，晶体管逆变器这类功率变换单元，是整套设备里牵一发而动全身的核心部件，小到单机配套的小型生产线，大到多工位联动的自动化产线，只要涉及到电机转速调节、直流交流电能转换的场景，都离不开这类器件的支撑。这次梳理的这款逆变器结构，覆盖1HP三相、3HP三相两类常用功率段，建模的时候完全按照工业现场的实际安装逻辑来还原，没有做多余的艺术化修饰，所有结构细节都对应量产产品的实际设计逻辑。

从实际应用场景来看，这类小功率晶体管逆变器大多用在小型输送线、单工位加工设备、实验室小型试验装置、民用商用小型动力设备的电控柜内，安装空间通常比较紧凑，很多时候需要和接触器、继电器、接线端子排并排安装在标准DIN导轨上，所以建模的时候首先卡准了安装边界：底部的安装基座完全适配35mm标准工业导轨的卡扣尺寸，基座的突出高度、卡扣的开合行程都和实物一致，不会出现装到导轨上和相邻元件干涉的问题；整体外形的长宽高比例按照功率等级做了区分，1HP规格的宽度控制在72mm，3HP规格因为散热需求更高，宽度增加到105mm，深度统一控制在150mm以内，高度不超过180mm，刚好适配常规深度200mm的小型壁挂电控柜的安装空间，不会出现柜门关不上的情况。

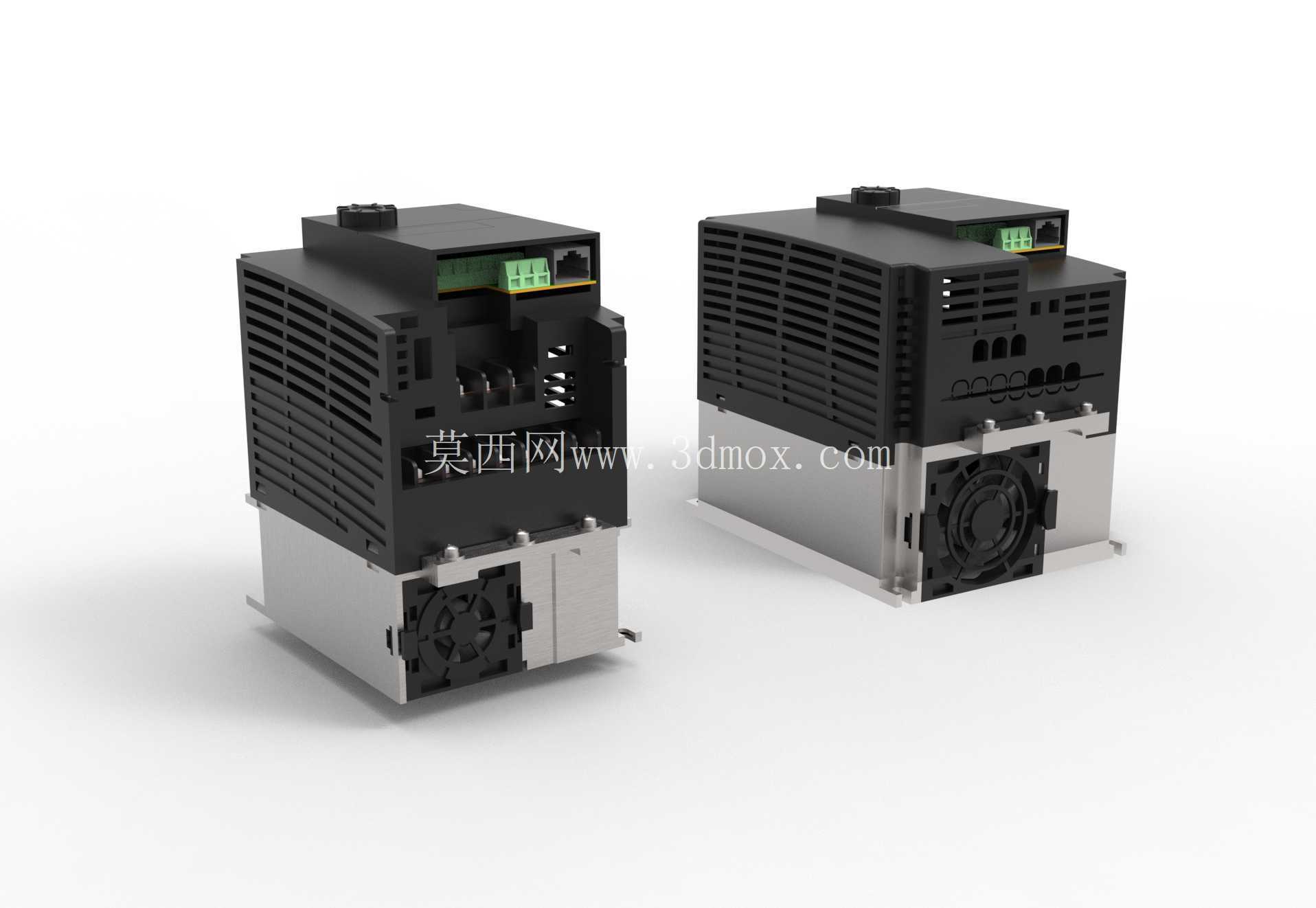

结构设计上，这款逆变器采用上下分体式的壳体结构，下半部分是压铸成型的金属基座，既承担整个器件的安装固定作用，同时也是功率模块的散热载体——底部预留的风扇安装位直接和功率管的散热铝基贴合，风扇的固定孔位、走线槽都在模型里做了还原，散热风道从基座底部的进风栅进入，顺着功率模块的散热鳍片向上，从顶部的塑料壳体格栅排出，完全遵循下进上出的自然对流+强制风冷结合的散热逻辑，避免热风在壳体内淤积造成功率降额。上半部分的塑料壳体采用阻燃ABS材质，侧面的格栅开孔不是装饰性的均匀排布，而是对应内部电路板上的发热元件位置做了疏密调整：靠近整流桥、逆变模块的位置格栅开孔更密，靠近控制端子、信号接口的位置开孔更疏，既保证散热效率，也能避免大尺寸的金属碎屑从开孔掉入造成电路短路。

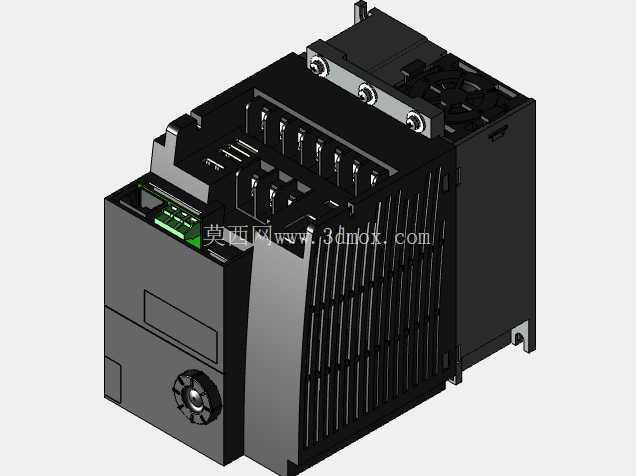

功能接口的布局完全符合现场接线的操作习惯：主回路的动力输入、输出端子布置在壳体下部，和基座的安装面齐平，接线的时候不用大幅度弯折电缆，大线径的动力线可以顺着柜内的走线槽直接接到端子上，不会和上部的控制线路交叉干扰；控制信号端子、通讯接口布置在壳体上部的前端，调试的时候不用拆开柜门就能插拔通讯线、调整信号接线，面板上的状态指示灯、调试拨码的位置刚好对应人站立操作的视线高度，不用弯腰或者踮脚就能查看设备运行状态。

建模的时候特意还原了两类功率规格的结构差异：3HP规格的金属基座上额外增加了接地端子的安装凸台，壳体侧面增加了扩展通讯模块的卡扣位，可以根据现场需求加装Profinet、Modbus等不同协议的通讯板，不用更换整个壳体；1HP规格因为功率较小，去掉了冗余的扩展位，整体结构更紧凑，成本控制更优，适合大批量单机配套的场景。另外，壳体上的所有安装螺丝孔位都做了沉台设计，螺丝锁紧之后不会突出壳体表面，避免多个器件并排安装的时候刮伤相邻元件的外壳，也不会划破施工人员的手套。

很多刚接触电控结构设计的新人容易忽略的细节，在这个模型里都做了准确还原：比如塑料壳体和金属基座之间的密封胶条槽，宽度刚好是2mm，适配常规的发泡橡胶密封条，能达到IP20的防护等级，满足常规工业车间的使用要求；接线端子的护罩卡扣位置、力度都做了结构校核，护罩盖上之后不会因为设备运行的震动松脱，同时用一字螺丝刀就能轻松撬开，方便现场检修；顶部的铭牌粘贴位是平整的磨砂面，没有格栅或者加强筋凸起，粘贴铭牌的时候不会出现翘边、粘不牢的问题。

从三维建模的角度来说，这个模型的所有配合面都做了公差预留，塑料壳体和金属基座的配合间隙控制在0.2mm，既不会因为加工误差装不上，也不会出现配合松动晃荡的问题；内部的电路板安装柱高度统一，螺丝孔位和电路板的固定孔完全对齐，不会出现装板的时候柱子顶到电路板元件的情况；散热风扇的安装位周围做了挡筋，避免风扇运行的时候震动传递到整个壳体产生共振噪音。这类细节如果不是在一线做过结构设计、跟过现场安装调试，很容易在建模的时候漏掉，最后做出来的模型看着外形像，实际用来做结构验证、安装干涉检查的时候根本没法用。

另外，模型里也还原了产品的安全设计细节：主回路端子和控制端子之间做了绝缘隔板，隔板的高度超过端子接线后的裸露金属部分10mm，避免动力线的高压串到控制回路造成信号干扰或者器件损坏；接地端子的位置距离所有带电端子的爬电距离都满足低压电器的安全标准，不会出现漏电击穿的风险；壳体上的所有棱角都做了R1.5的圆角处理，没有尖锐的毛刺边，现场安装接线的时候不会划伤施工人员。
