POWERGEAR传动用RIEL型连接器结构

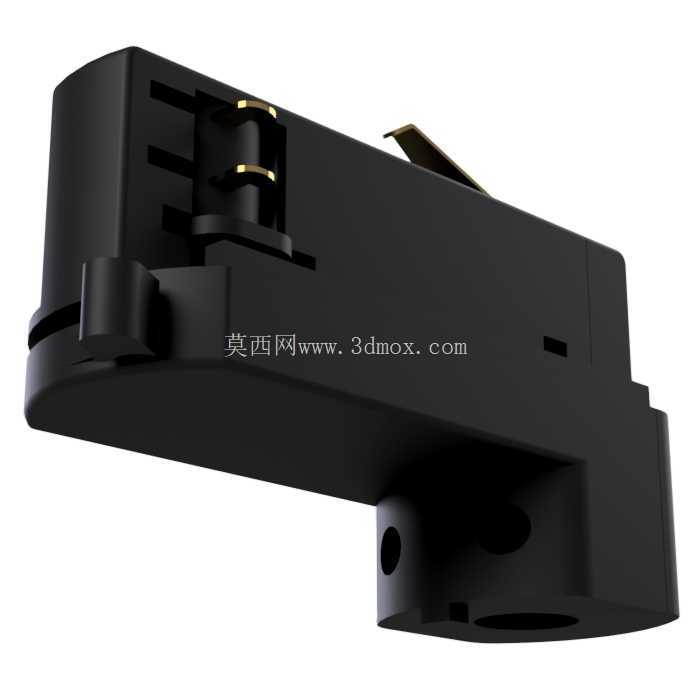

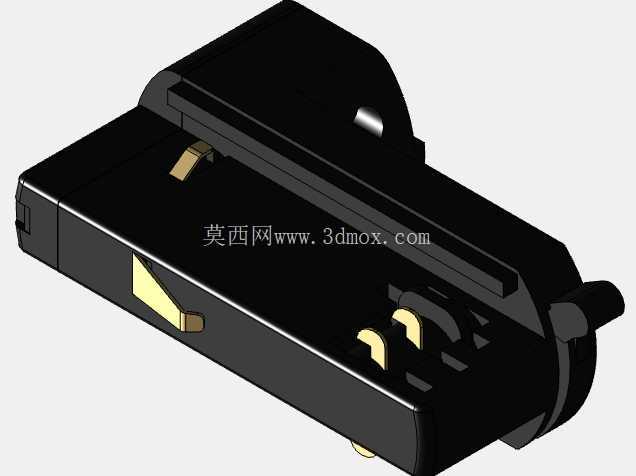

　　这款连接器主要面向低压动力回路的传动设备配套场景，常见于小型动力传动模组、机柜内部动力接驳、便携机电设备的电源与信号集成传输工位，实际使用中承担回路导通、结构定位、插拔导向的多重作用，区别于普通民用接插件，其结构强度更适配工业场景下的频繁插拔、小幅振动工况，不会出现普通接插件插脚松脱、壳体开裂的问题。从结构设计逻辑来看，主体壳体采用一体化压铸成型思路，没有额外拼接的壳体接缝，避免了拼接缝隙带来的结构强度短板，同时壳体外侧预留的多道卡槽，既可以作为安装时的导向定位结构，和设备安装位的凸筋配合实现免螺丝快速卡装，也能在插拔过程中为手指提供施力点位，避免插拔时打滑。

　　壳体下部的两个同轴通孔是核心安装定位孔，孔位公差按照H7级配合精度设计，安装时可以穿过定位销实现连接器在设备面板上的精准固定，不会出现安装后偏移导致插针对接错位的问题，孔位周边做了加厚凸台处理，即使反复拆装定位销，也不会出现孔口开裂、磨损松旷的情况。上部的金属接触件采用镀金弹片结构，弹片的翘起角度经过反复校核，插拔时的接触压力控制在合理区间，既保证接触电阻稳定在毫欧级，避免大电流通过时出现局部发热，也不会因为插拔力过大导致操作困难，弹片两侧的黑色绝缘隔筋，将不同回路的接触件完全分隔，避免极间飞弧短路，哪怕在潮湿工况下也能保证绝缘性能可靠。

　　侧面的圆柱形凸台是防呆结构，和对接端的凹槽配合，能完全避免反插、错插的问题，不需要在壳体表面额外印刷方向标识，哪怕是盲操作也能准确对接。从安装边界来看，这款连接器的整体外轮廓没有突出的尖锐结构，所有边角都做了R0.5以上的圆角处理，安装时不需要在面板上预留额外的避让空间，相邻安装的两个连接器最小间距可以控制在5mm以内，能有效节省设备内部的安装空间，适合高密度排布的接线场景。壳体材质选用的是增强型阻燃工程塑料，压铸成型后表面做了哑光磨砂处理，不容易残留指纹和油污，在车间运维场景下，哪怕表面沾了少量切削液、润滑油，也不会出现壳体腐蚀、强度下降的问题。

　　实际选型适配时，这款连接器可以匹配同规格的线端接插件，压接导线后不需要额外做绝缘处理，壳体本身的绝缘等级就能满足工业设备的安全要求，接触件的载流量可以覆盖常规小型传动模组的动力需求，同时也能兼容低速信号传输，不需要额外分开设置动力接插件和信号接插件，能减少设备上的开孔数量，简化整体结构设计。建模过程中，所有配合面的拔模角度都按照压铸工艺要求做了1.5度的斜度，没有出现倒扣、壁厚不均的问题，壳体的壁厚控制在2mm均匀厚度，既保证结构强度，也避免压铸成型时出现缩痕、气泡等工艺缺陷，金属弹片的安装槽位做了限位卡点，弹片压入后不会出现轴向窜动，哪怕受到侧向的插拔力，弹片也不会移位。在实际设备运维场景中，这种结构的连接器不需要额外的锁扣结构，依靠本身的卡槽定位和接触件的插拔力就能保持连接稳定，在常规的设备振动工况下不会出现松脱，同时拆卸时只需要捏住壳体两侧的施力面就能直接拔出，不需要额外操作锁扣，提升了现场接线、运维的效率。
