导轨式以太网总线通讯控制模块

这款导轨安装式以太网通讯模块，是工业现场总线组网场景里的常用节点设备，日常在楼宇自控、产线分布式IO组网、照明控制系统改造项目里出镜率很高。从结构设计来看，整体采用标准DIN导轨卡扣式安装结构，壳体上下边缘做了适配35mm标准导轨的卡合槽，安装时只需对准导轨上沿按压卡扣即可卡紧，拆卸时用一字螺丝刀撬动底部卡扣拨片就能快速取下，完全适配现有电控柜内的元器件排布逻辑，不需要额外打孔定制安装板。

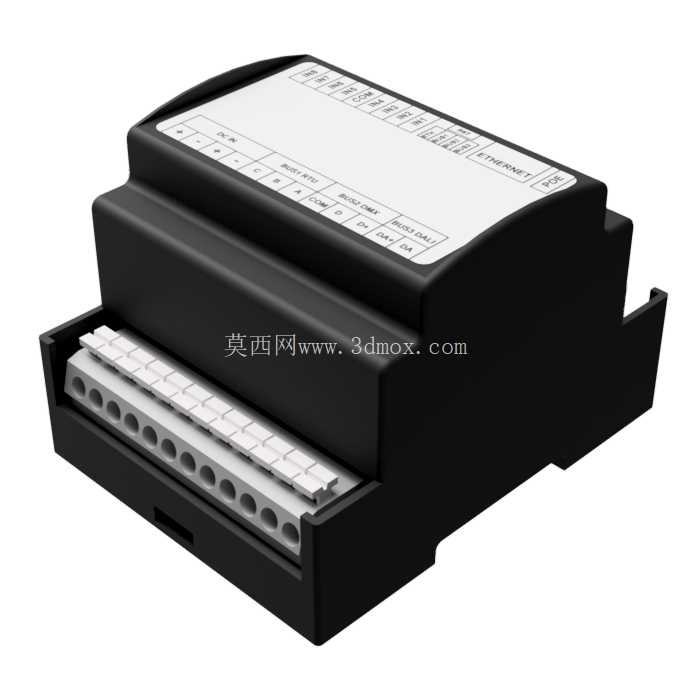

模块正面的上半区域是标识区，丝印了各通道的端口定义、状态指示灯位与以太网接口标注，接线时不需要额外翻查手册就能快速对应点位，减少现场接线的错接概率。下半部分是插拔式接线端子排，端子采用螺丝压接结构，单孔可容纳0.5-2.5平方毫米的多股铜芯线，端子排做了防呆缺口设计，反插时无法卡入壳体，避免维护时插错端子导致的回路故障。模块侧面预留了拼接卡槽，多台同系列模块并排安装时可以通过侧边卡扣互相锁合，避免柜内布线拉扯导致模块移位，同时能让整排元器件排布更整齐，减少柜内走线的杂乱感。

从功能边界来看，这款模块主要承担以太网总线到下位控制回路的信号转换作用，上位机通过标准以太网协议下发控制指令，模块内部完成协议解析后，通过端子排输出对应控制信号到末端执行器件，同时也能采集末端传感器的开关量或模拟量信号，回传到上位机系统，实现分布式点位的双向通讯。模块的壳体采用阻燃ABS材质，表面做了细磨砂纹理处理，既可以避免日常操作时留下指纹划痕，也能提升壳体的绝缘性能，满足电控柜内的电气安全要求。

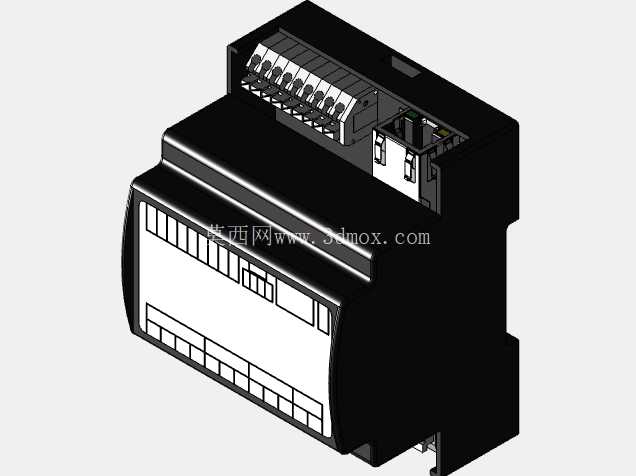

在建模还原过程中，重点还原了壳体的拔模斜度、端子排的每一个接线孔位、正面标识区的凹槽结构，以及背部导轨卡扣的弹性结构细节，所有安装配合尺寸都按照工业元器件的通用公差做了预留，比如模块整体宽度按照标准模数化设计，单台占用的导轨长度与同规格断路器保持一致，方便在电气布线仿真时做柜内排布校验。模块的以太网接口位置做了凹陷防护设计，网线插入后水晶头尾部不会突出壳体表面，避免柜内关门时挤压网线导致接触不良。状态指示灯的导光条做了半透明材质的结构还原，仿真时可以直观看到指示灯的透出效果，方便做设备运行状态的可视化演示。

在实际项目选型时，这类模块通常安装在控制柜内的标准导轨上，上下需要预留至少30mm的走线空间，方便网线与控制线的弯折布线，模块前方不能有其他元器件遮挡，避免影响状态指示灯的观察与网线的插拔操作。建模时也还原了端子排的插拔行程，仿真时可以模拟端子排拔出后的接线状态，更贴近实际维护时的操作场景。壳体的拼接卡槽做了精准的配合公差还原，多模块拼接时不会出现干涉或者缝隙过大的问题，完全符合实际产品的装配逻辑。
