APEM18535型按钮式微动开关结构设计

这款APEM18535按钮开关属于小型按压式控制元件，日常在各类工业控制终端、手持通讯设备、测试仪器面板、小型机电设备的操作回路中应用十分广泛，主要承担回路通断、信号触发的功能，操作人员通过按压顶部的操作柱即可实现触点状态的切换，松开后依靠内部复位结构自动回归初始状态，属于自复位式按钮开关的典型结构。从实际选型适配的角度看，这类开关常被用在空间紧凑的设备面板上，比如手持对讲机的功能按键、小型工控盒的启停触发键、便携检测设备的操作按键位，相比大尺寸的工业按钮，它的安装占用空间更小，适配薄型面板的安装需求。

从结构设计逻辑来看，这款开关采用了金属螺纹安装座加绝缘塑壳主体的组合方案，顶部的金属螺纹段搭配配套的六角锁紧螺母，可以直接穿过面板上预先加工的安装孔，从面板背面拧紧螺母即可完成固定，不需要额外的卡扣或者支架辅助，安装效率很高。螺纹段的直径属于标准小型按钮规格，适配行业内通用的面板开孔尺寸，做设备面板结构设计时可以直接套用对应的开孔公差，不需要单独定制非标孔位。顶部的操作柱采用耐磨绝缘材质，表面做了哑光处理，按压时的触感反馈清晰，不会出现打滑的情况，操作柱和金属安装座之间预留了合理的配合间隙，既保证按压动作顺畅无卡滞，又能阻挡日常使用中的灰尘、细小碎屑进入开关内部，提升元件的环境适应能力。

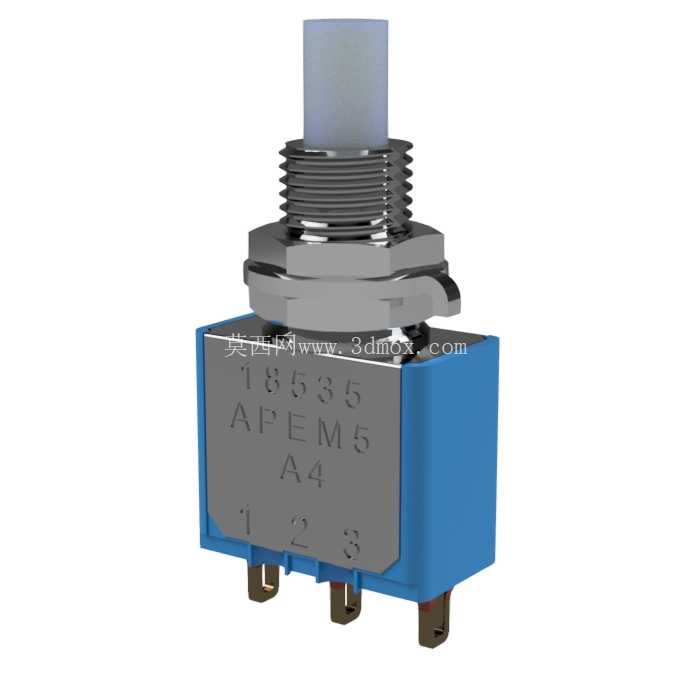

开关主体的蓝色塑壳部分采用高强度工程塑料注塑成型，具备良好的绝缘性能和抗冲击能力，能够耐受常规工业环境下的温度变化和轻微磕碰，不会因为日常的装配受力或者设备运行中的轻微振动出现壳体开裂的问题。塑壳正面刻印的型号、引脚标识清晰，装配和后期维护时可以快速识别引脚定义，避免接线错误。底部的三个接线引脚采用镀锡铜质材质，具备良好的导电性能和抗氧化能力，既可以适配波峰焊的PCB板焊接工艺，也可以通过接线端子连接导线，适配不同的装配场景，引脚的排布间距符合小型电子元件的通用安全间距要求，焊接后不容易出现连锡、短路的问题。

在功能特性上，这款开关的触点采用银合金材质，接触电阻低，导通性能稳定，能够承载小功率控制回路的电流负载，不会因为长时间通电出现触点过热氧化的问题，动作行程设计在合理区间，按压行程短但反馈明确，操作人员不需要施加过大的按压力即可触发动作，长时间操作也不容易产生手部疲劳。内部的复位弹簧采用不锈钢材质，弹性衰减周期长，能够保证数万次按压动作后依然具备稳定的复位能力，不会出现按钮卡滞、无法复位的故障。开关的整体密封设计兼顾了日常使用的防护需求，能够应对普通室内设备使用场景下的少量溅水、浮尘影响，不需要额外加装防护套即可满足多数民用、工业轻度场景的使用要求。

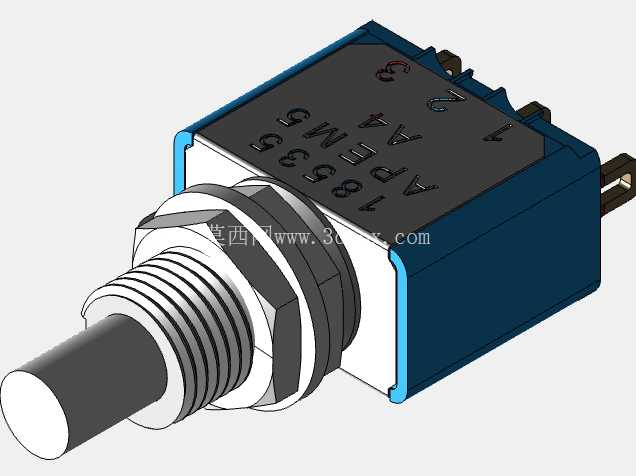

做三维结构设计时，这款模型完整还原了开关的所有装配细节，包括螺纹段的牙型、锁紧螺母的六角尺寸、塑壳的倒角细节、引脚的折弯角度和尺寸，在做设备面板的装配干涉检查时，可以直接导入模型进行匹配，验证面板开孔尺寸、安装位周围的预留空间是否足够，按钮按压时的活动行程范围内是否有其他结构件干涉，焊接引脚和PCB板的对应焊盘位置是否对齐。模型的外形尺寸完全按照实物的实际尺寸测绘还原，安装边界的尺寸公差控制在常规结构设计允许的范围内，不需要额外调整尺寸即可直接用于整机的数字样机装配，能够帮助结构设计人员在设计阶段就完成元件的适配验证，减少后期打样时出现的装配干涉、尺寸不匹配问题，缩短产品的开发周期。在通讯类手持设备的结构设计中，这类小型按钮开关是面板操作件的常用选型，提前在三维装配环境中验证它和外壳、内部PCB、密封胶圈的配合关系，能够有效避免后期开模后出现的按键卡滞、安装不到位等问题，提升整机的装配良率。
