多孔柔性组合式焊接作业工装平台

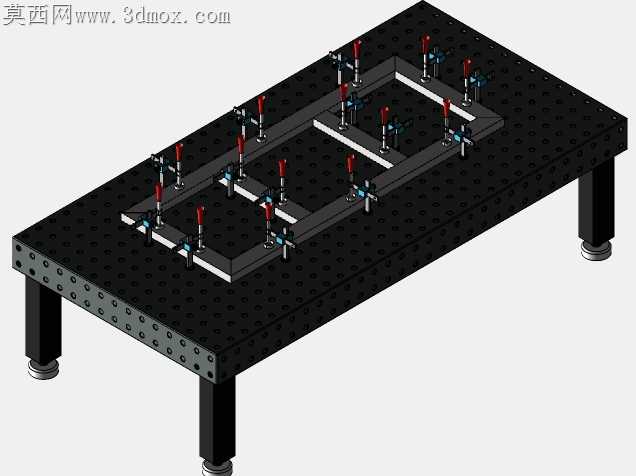

在金属结构件焊接加工的生产场景中，工件定位偏差、装夹效率低下一直是影响焊接精度与生产节拍的核心痛点，这款多孔式焊接夹紧平台正是针对钢结构件、框架类焊件、小型金属组件的批量焊接作业需求设计的专用工装载体，广泛适配五金加工、金属制品制造、小型钢结构预制等车间的日常焊接工位使用。平台主体采用高刚性厚钢板加工成型，台面整体尺寸为长3000mm、宽1500mm、总高850mm，这个尺寸边界既可以满足多组中小型框架焊件同时装夹作业的空间需求，也适配常规车间焊接工位的操作动线，操作人员站在平台周边即可完成全范围的工件装夹与焊接操作，无需频繁挪动站位。台面上按照28mm的孔距规则均匀排布定位安装孔，孔系精度经过统一校准，可配合快速锁紧销、夹紧组件实现工件的快速定位，整套平台共配置100组带夹紧螺钉的压紧装置，可根据待焊工件的外形轮廓、尺寸规格灵活调整装夹点位，无需针对单一工件制作专用焊接夹具，大幅降低多品种小批量焊接生产的工装投入成本。设计过程中充分考虑焊接作业的实际工况，平台四条支撑腿采用高强度型材制作，底部配置可调式支撑脚，可根据车间地面的平整度调整平台水平度，避免台面倾斜导致的工件装夹偏移；台面侧边同样预留系列安装孔位，可拓展安装侧边定位挡块、延伸托架等附件，进一步拓展平台的装夹适配范围。平台上的夹紧装置采用快速锁紧结构设计，操作人员仅需简单操作即可完成工件的压紧与松卸，相比传统的螺栓压板装夹方式，可缩短60%以上的装夹辅助时间，同时均匀分布的夹紧点位可有效控制焊接过程中工件的热变形量，避免工件因局部受力不均产生焊接翘曲，提升焊后成品的尺寸合格率。平台的孔系经过硬化处理，长期反复插拔锁紧销也不会出现孔位磨损变形的问题，可长期保持定位精度，适配手工电弧焊、气体保护焊等常规焊接工艺的作业需求，既可以作为固定焊接工位的专用工装使用，也可配合车间物流转运设备组成柔性焊接生产单元，适配不同批次、不同结构焊件的快速换产需求。
